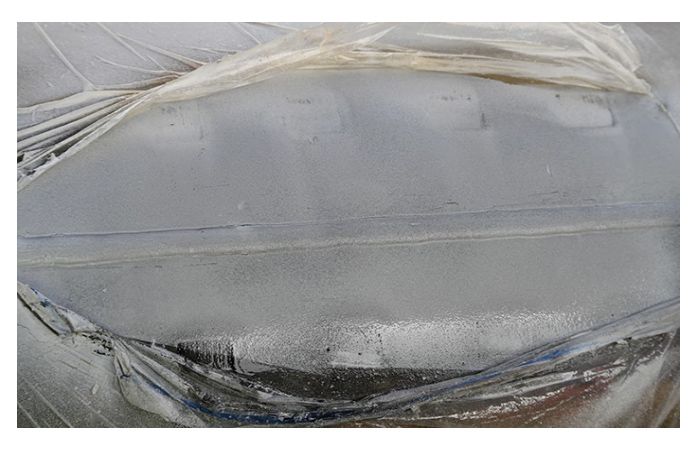

Коррозийное растрескивание под напряжением (КРПН) – это растрескивание, образованное в результате комбинированного воздействия растягивающего напряжения и коррозионности среды, поэтому оно часто встречается на внешних поверхностях трубопроводов из углеродистой стали, контактирующих с коррозийной почвой. Воздействие КРПН обычно проявляется на свойствах металла в виде (так называемого) "сухого" растрескивания или в виде снижения порога усталости материала.
Существует несколько типов коррозионного растрескивания под напряжением (КРПН), например: КРПН, вызываемое хлоридом, и КРПН, вызываемое сероводородом (H2S).
Те трубопроводы подвержены разрыву из-за (КРПН), которые эксплуатируются без предварительного утонения стенок, что подчеркивает важность раннего обнаружения. Коррозионное растрескивание под напряжением возникает как в газопроводах, так и в трубопроводах для жидкости, но последнее встречается чаще, с потенциально катастрофическими последствиями.
Из-за природы колоний (КРПН) поверхностные трещины в виде неглубоких и очень тонких разветвлений сложно обнаружить и определить размер с помощью традиционных методов неразрушающего контроля (NDT). Коррозионное растрескивание под напряжением (КРПН) характеризуется трещинами, распространяющимися либо транскристаллически, либо межкристаллитно (вдоль границ зерен).

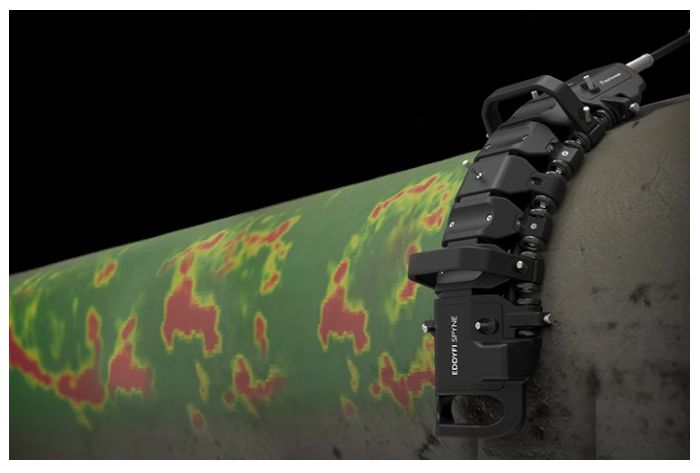

Spyne от Eddyfi - адаптируемый инструмент для скрининга поверхностных вихретоковых массивов (ECA), специально разработан для увеличения производительности в процессе обнаружения (КРПН) в различных критических компонентах, включая газовые трубы высокого давления, сосуды , резервуары , трубопроводы и многое другое.
В него можно установить ряд гибких зондов, предназначенных для работы с ферритными (это сталь со структурой из легированного феррита с некоторым количеством карбидов) и неферритными сплавами, и его можно настроить для проверки внешних диаметров от 150 миллиметров (6 дюймов) до плоских поверхностей.
Spyne помогает обеспечить целостность трубопровода при прямой оценке коррозионного растрескивания (КРПН). Хотя магнитопорошковый (MPI) и жидкостный проникающий контроль (LPI) регулярно используются для эффективного обнаружения КРПН, эти методы часто непрактичны и имеют известные недостатки: подготовка поверхности, определение длины вручную, высокая зависимость от оператора и отсутствие цифровых данных. Spyne выгодно отличается от MPI и LPI для обнаружения КРПН благодаря более высокой вероятности обнаружения (PoD).

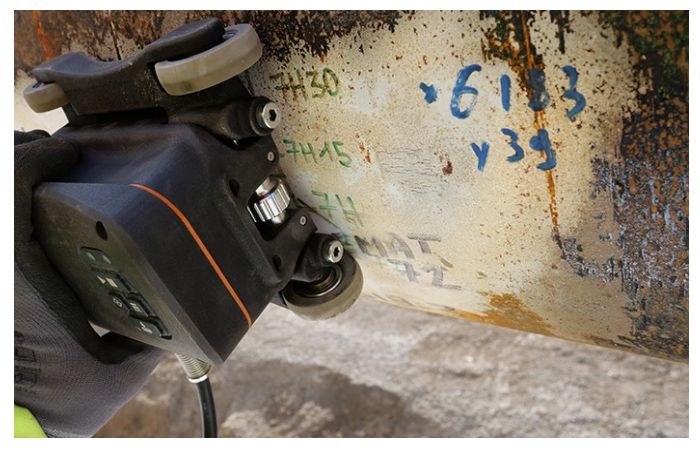

После обнаружения КРПН можно использовать преобразователь высокого разрешения Eddyfi Sharck для точного определения глубины. В датчике используется технология матрицы тангенциальных вихревых токов (тангенциальная вихретоковая матрица), и он имеет гибкий интерфейс контроля, обеспечивающий широкий охват, совместимый с трубами диаметром от 254 до 1220 миллиметров (от 10 до 28 дюймов). Способный переносить покрытия толщиной до 2 миллиметров (0,08 дюйма), зонд Sharck устраняет необходимость в предварительной и последующей подготовке поверхности, предлагая при этом определение глубины на мелких скоплениях КРПН, что, как известно, очень сложно.

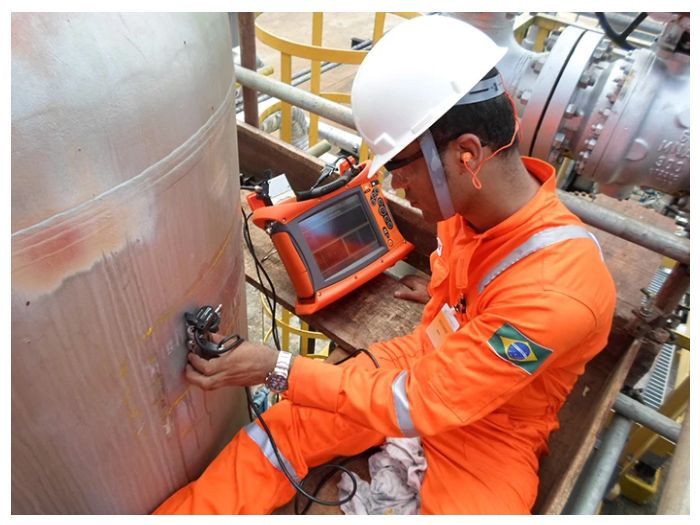

Gekko - это дефектоскоп с фазированной решеткой, который был аттестован Исследовательским институтом электроэнергетики (ERPI) для исследования сварных швов аустенитных и ферритных трубопроводов в соответствии с процедурой EPRI-PIPE-MPA-1, Rev.2, ASME Boiler и Кодекс по сосудам под давлением, Раздел XI, Приложение VIII.
Gekko - это проверенное решение, которое точно определяет и измеряет длину несплошностей с поверхностью внешнего диаметра трубопроводных систем, подверженных КРПН. И Gekko, и M2M Mantis предлагают традиционный ультразвуковой контроль (UT), расширенный PAUT , TOFD и TFM через модернизированный пользовательский интерфейс программного обеспечения Capture. TFM обеспечивает улучшенное пространственное разрешение и чувствительность мертвой зоны к позиционированию зонда, что упрощает обнаружение коррозионного растрескивания под напряжением.
Eddyfi Technologies предлагает надежные решения по неразрушающему контролю коррозионного растрескивания под напряжением, обеспечивая целостность трубопроводов и других критических активов в нефтегазовой , морской , химической и других отраслях обрабатывающей промышленности.
