Дефектоскоп СТРИМ-10 - это переносной прибор для магнитопорошкового контроля металлических изделий. Предназначен для неразрушающего выявления поверхностных и подповерхностных дефектов в ферромагнитных материалах: трещин, флокенов, несплавлений в полевых, производственных и лабораторных условиях.

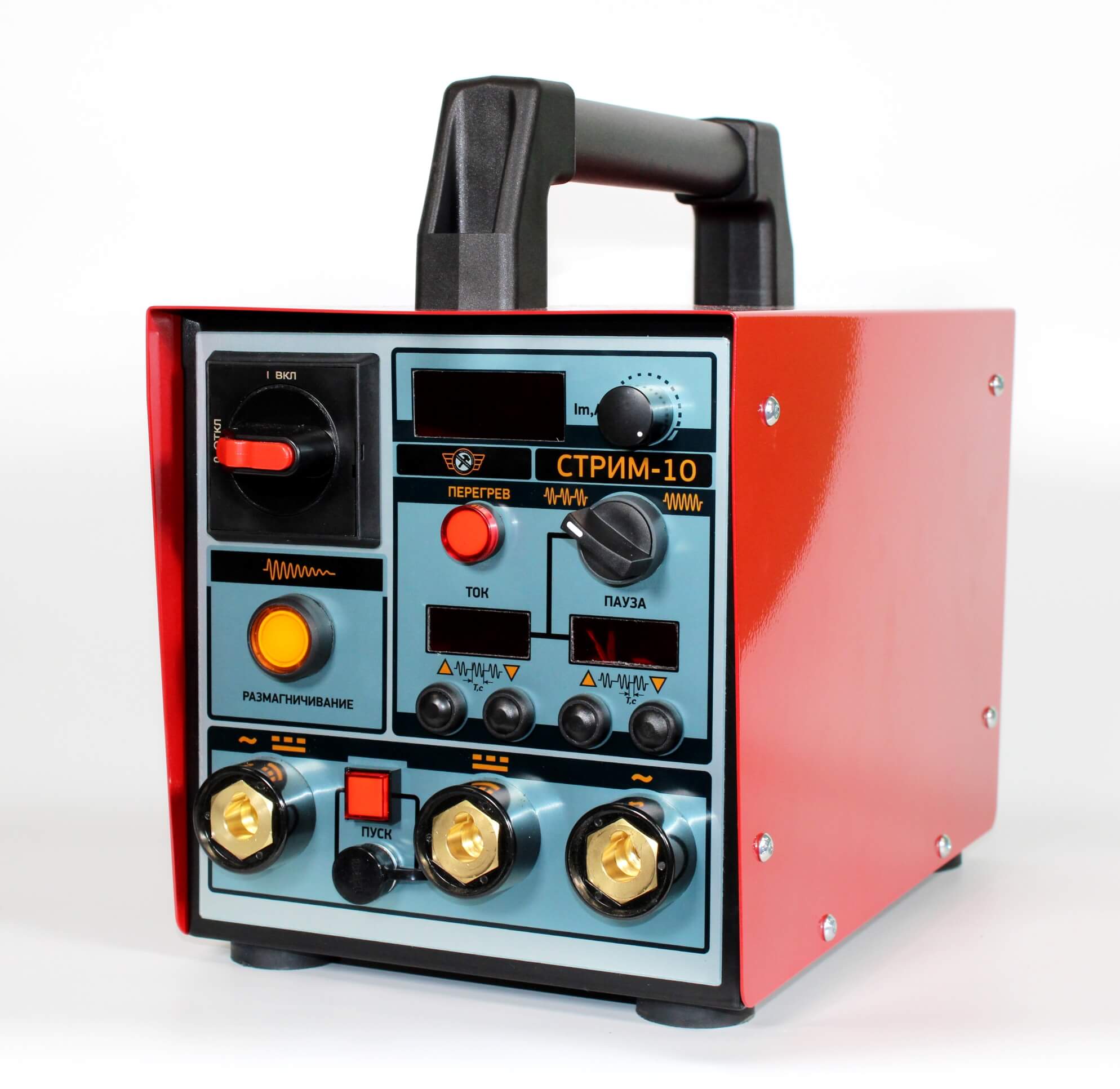

Дефектоскоп для магнитопорошкового контроля СТРИМ-10
Дефектоскоп СТРИМ-10 - это переносной прибор для магнитопорошкового контроля металлических изделий. Предназначен для неразрушающего выявления поверхностных и подповерхностных дефектов в ферромагнитных материалах: трещин, флокенов, несплавлений в полевых, производственных и лабораторных условиях.
ПРИНЦИП ДЕЙСТВИЯ – МАГНИТОПОРОШКОВЫЙ МЕТОД КОНТРОЛЯ (МПД)

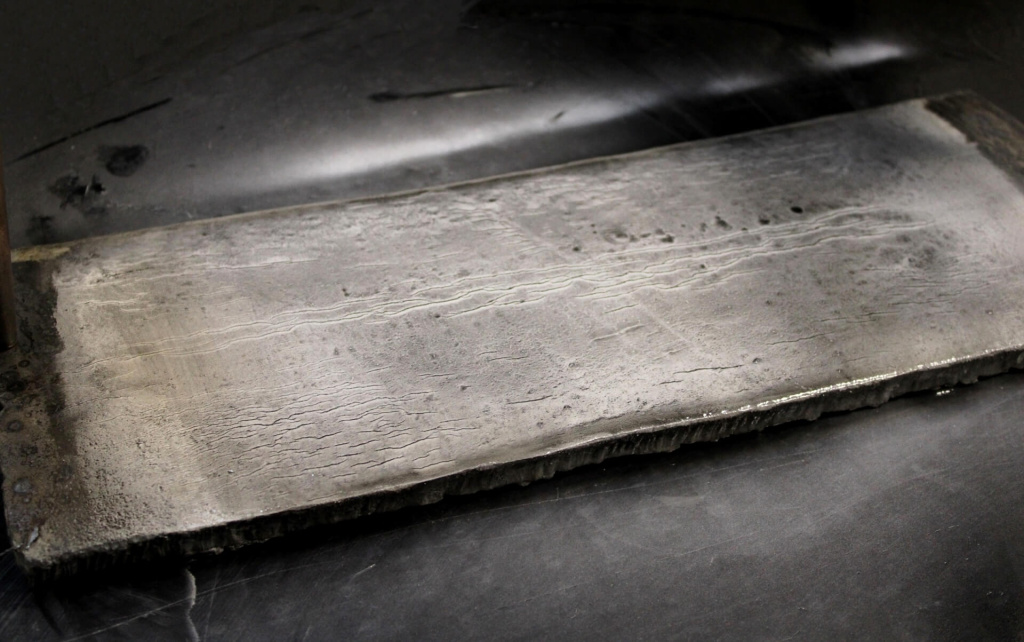

Намагничивание объекта контроля и последующее нанесение магнитного порошка для визуализации дефектных зон

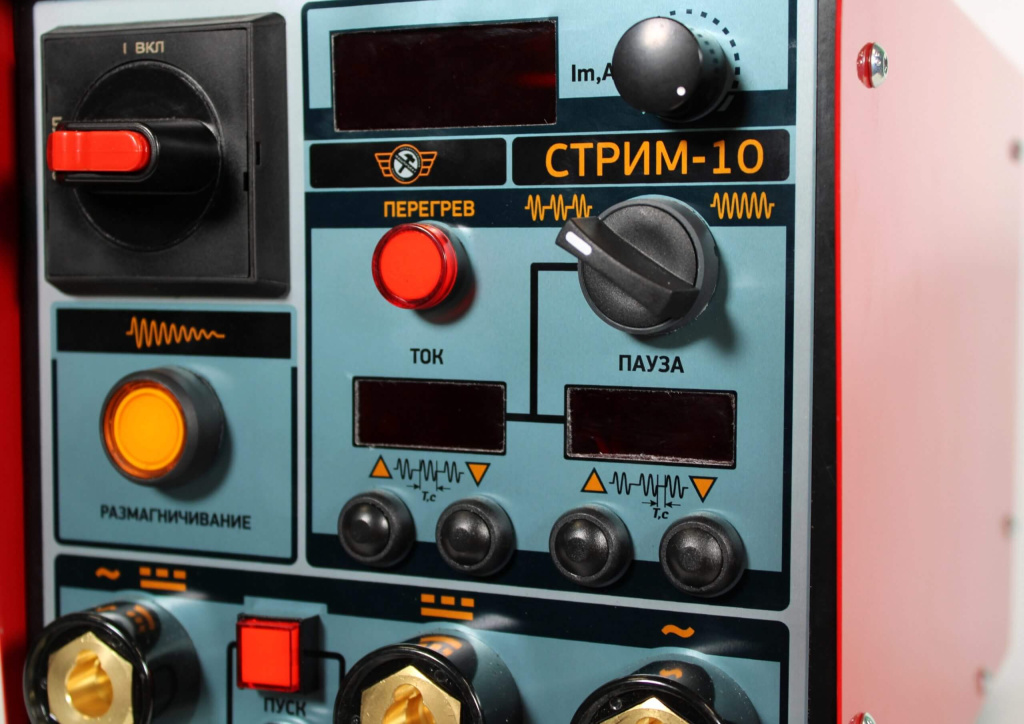

Дефектоскоп СТРИМ-10 в рабочем исполнении
Дефектоскоп СТРИМ-10 успешно применяется для контроля строительных металлоконструкций, зубчатых колес, литых деталей, отливок и поковок. Прибор соответствует требованиям ГОСТ Р 56512-2015 и ГОСТ Р 53700-2009.
Области применения
СТРИМ-10 выполняет магнитопорошковый контроль:
- Строительных металлических конструкций и сооружений
- Зубчатых колес и шестерен
- Литых деталей и отливок
- Поковок и штамповок
- Деталей железнодорожного транспорта
- Промышленного оборудования в процессе эксплуатации
- Изделий на стадии изготовления
СТРИМ-10 разработан в соответствии с российскими и международными стандарнами. Соответствует требованиям ТР ТС и может использоваться в системе сертификации.

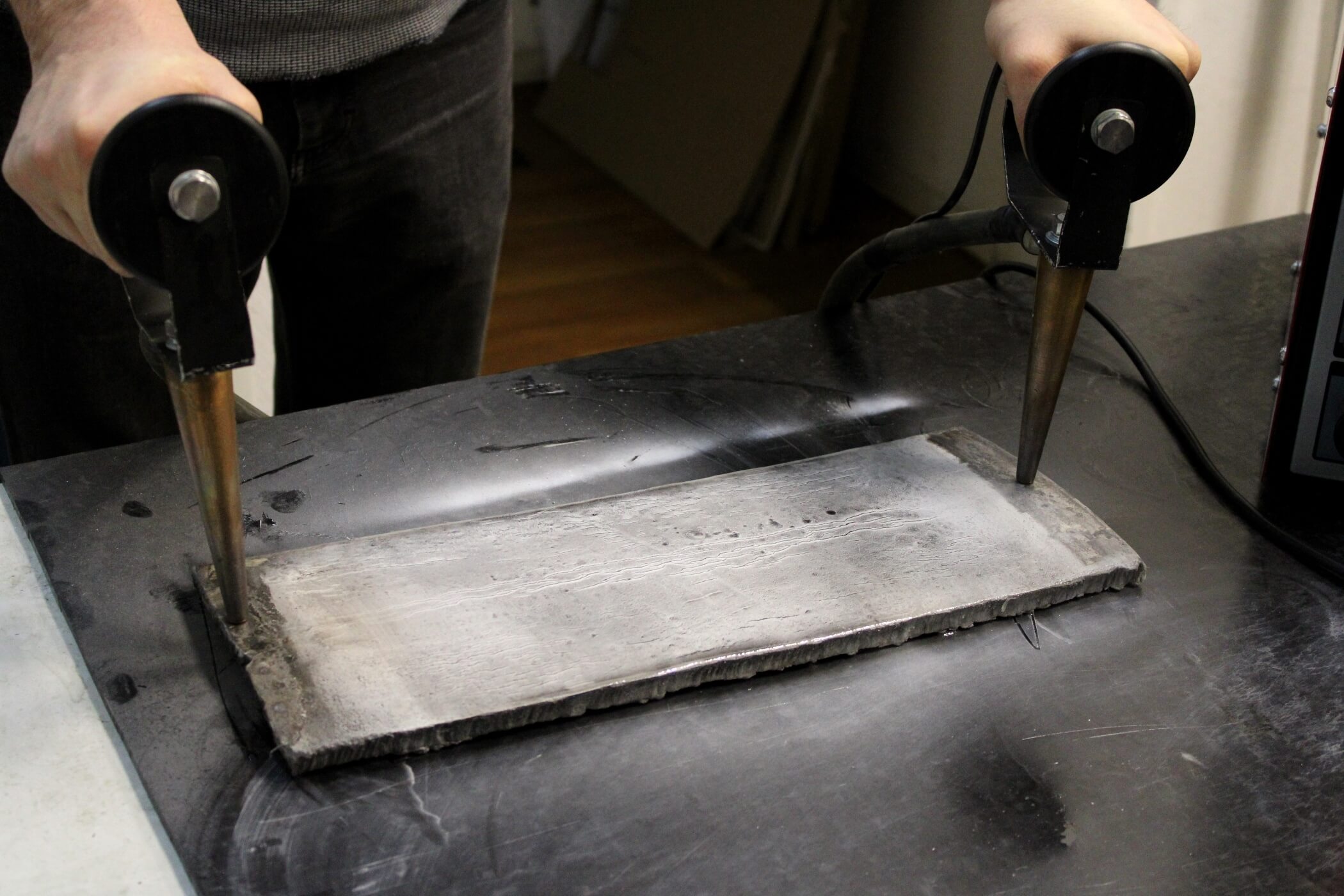

Работа с дефектоскопом СТРИМ-10 на производстве
Преимущества дефектоскопа СТРИМ-10
- Обнаружение поверхностных и подповерхностных дефектов размером от 0,01 мм
- Возможность контроля сложных геометрических форм
- Высокая производительность - быстрая подготовка и проведение контроля
- Минимальная подготовка поверхности объекта контроля
- Возможность работы в труднодоступных местах
- Малый вес (16 кг) - удобство транспортировки
- Работа от стандартной сети 230В
- Возможность использования в полевых условиях
- Простое подключение различных намагничивающих устройств
- Интуитивно понятное управление
Особенности конструкции СТРИМ-10
- Прочный металлический корпус – защита от механических повреждений
- Цифровая индикация тока – точная установка параметров намагничивания
- Плавная регулировка тока от 0 до 1000А
- Два режима работы – переменный и выпрямленный ток
- Прерывистый режим намагничивания – экономия энергии и снижение нагрева
- Автоматическое размагничивание – гарантированное снятие остаточной намагниченности
- Защита от перегрева – автоматическое отключение при перегрузке

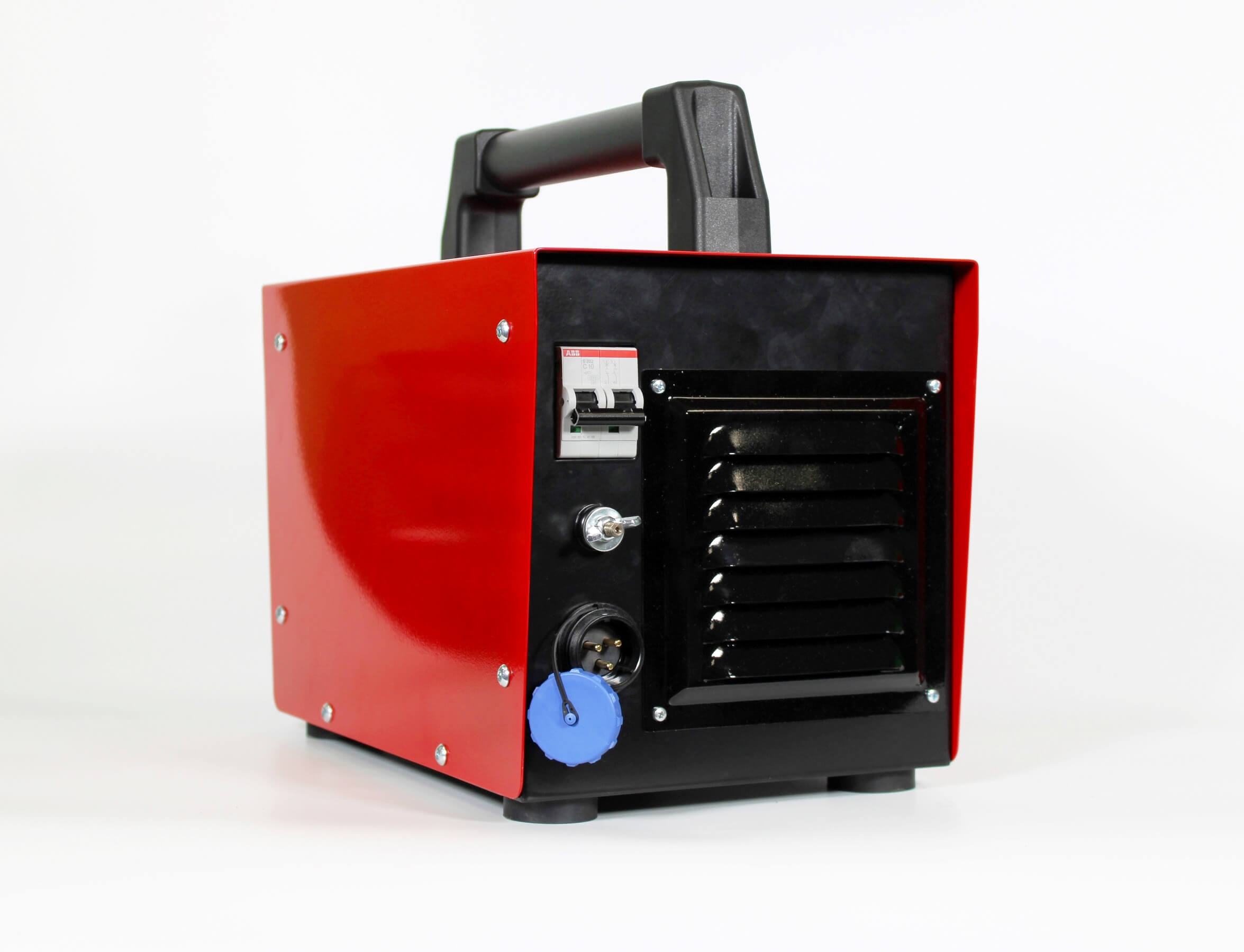

Задняя панель дефектоскопа СТРИМ-10
Технические характеристики
Основные параметры
Режимы работы
Эксплуатационные характеристики
Конструктивные особенности
Комплект поставки
| Наименование | Количество | Примечание |
|---|---|---|
| Блок дефектоскопа СТРИМ-10 | 1 шт. | Основной прибор |
| Токовый кабель с пистолетной рукояткой | 2 шт. | Длина 3 м, сечение 70 мм² |
| Сетевой кабель | 1 шт. | Длина 3 м |
| Контактные наконечники | 2 шт. | Для различных поверхностей |
| Руководство по эксплуатации | 1 шт. | С паспортом |
| Упаковка | 1 компл. | Картонная коробка |
Полный комплект поставки дефектоскопа СТРИМ-10
Дополнительная комплектация
- Соленоиды различных типов для продольного намагничивания
- Токовые кабели увеличенной длины до 10 м
- Контактные наконечники из разных материалов
- Педаль включения тока для дистанционного управления
- Специализированные устройства намагничивания для сложных объектов
- Тележка для транспортировки с креплениями
- Магнитный порошок сухой и влажный
Дополнительные устройства для магнитопорошкового контроля
Эксклюзивный контент
Видеообзор СТРИМ-10
Полный обзор возможностей дефектоскопа СТРИМ-10. Демонстрация работы в производственных условиях, настройка параметров, примеры выявленных дефектов.
Руководство по эксплуатации
Полное руководство пользователя по работе с дефектоскопом СТРИМ-10. Включает инструкции по настройке, технике безопасности, обслуживанию и устранению неисправностей.
Скачать PDF (2.1 МБ)Сертификаты соответствия
Официальные сертификаты соответствия и свидетельства о поверке. Декларация соответствия ТР ТС, сертификаты качества.
Скачать сертификатыТехническое описание
Подробное техническое описание дефектоскопа СТРИМ-10 с чертежами, схемами подключения и техническими данными.
Скачать описаниеСравнение моделей серии СТРИМ
| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
|---|---|---|---|---|---|---|
| Ток, А | >1000 | >1000 | >1500 | >1500 | >2000 | >2000 |
| Переменный ток | + | + | + | + | + | + |
| Выпрямленный ток | + | – | + | – | + | – |
| Прерывистый ток | + | + | + | + | + | + |
| Авторазмагничивание | + | + | + | + | + | + |
| Питание | 230В, 16А | 230В, 16А | 230В, 16А | 230В, 16А | 230В, 32А | 230В, 32А |
| Вес, кг | 16 | 14 | 22 | 19 | 30 | 27 |
Примечание: Модели с индексом "A" работают только на переменном токе. Все модели имеют автоматическое размагничивание.
Дополнительные материалы
Для получения дополнительной информации о дефектоскопе СТРИМ-10, методах магнитопорошкового контроля и сопутствующем оборудовании, посетите наши ресурсы:
Полезные ссылки:
Требования к объектам контроля:
Материал объекта
- Ферромагнитные стали
- Чугун
- Никелевые сплавы
- Кобальтовые сплавы
- Не подходят: алюминий, медь, титан
Подготовка поверхности
- Очистка от загрязнений
- Удаление окалины и ржавчины
- Обезжиривание
- Шероховатость Ra ≤ 6,3 мкм
