Описание

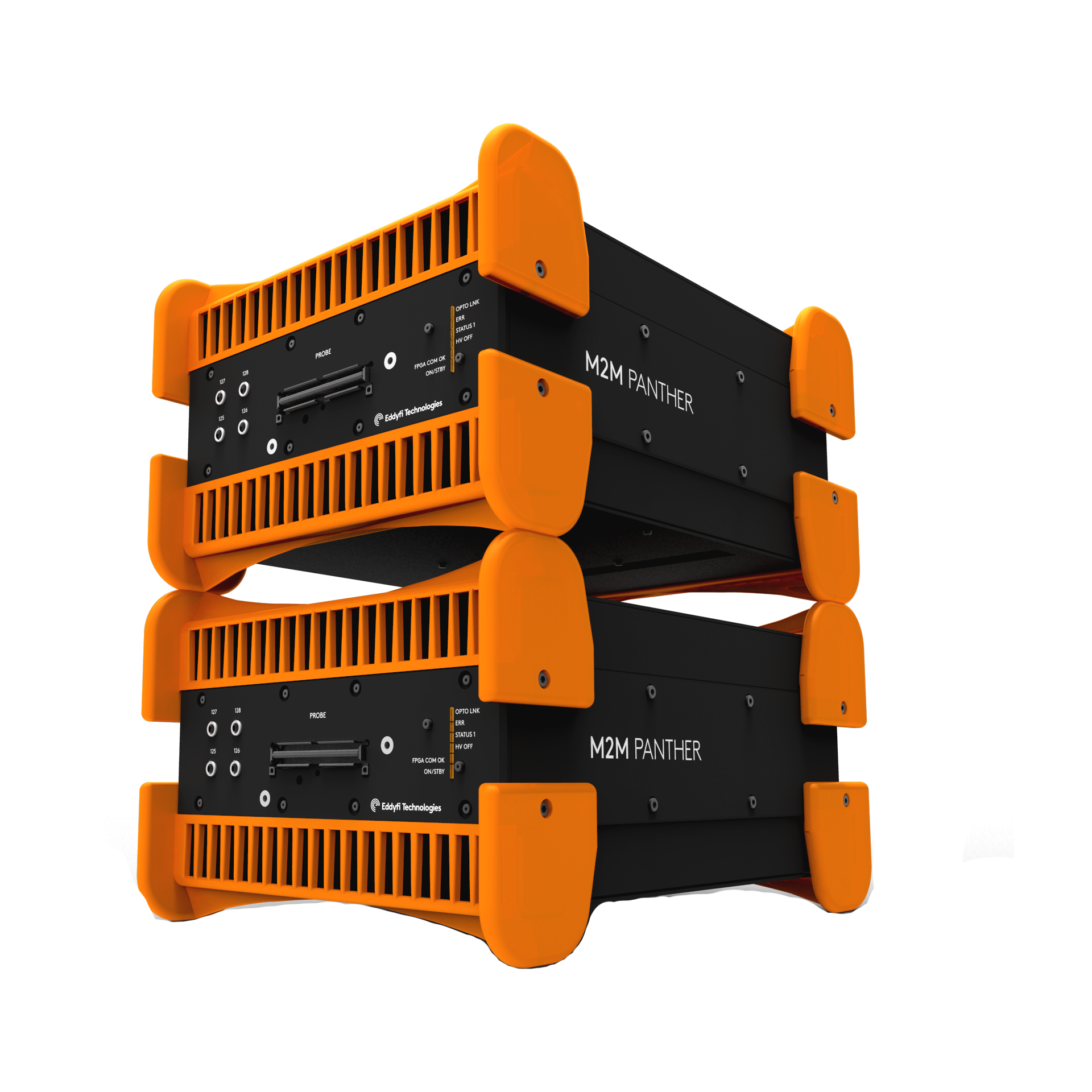

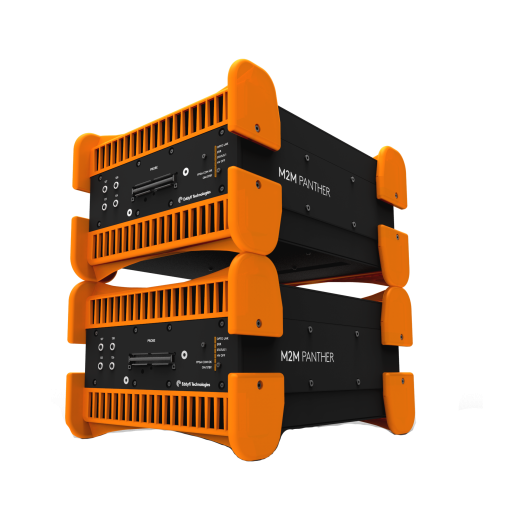

Легкий и портативный дефектоскоп на фазированной решетке Panther, предназначен для работы как в лабораторных так и для промышленных условий.
2M Panther сочетает в себе скорость, требуемую для промышленных интегрированных решений с фазированной решеткой (PAUT), с наиболее полным набором методов визуализации методом полной фокусировки (TFM), что делает его идеальным инструментом для исследований, разработок, аттестации, продукции и деталей.
Лучший прибор для обработки изображений PAUT / TFM
M2M Panther - это оборудование с фазированной антенной решеткой, предназначенное как для настольных(лабораторных), так и для промышленных работ, предлагающее беспрецедентную производительность в одном компактном устройстве. В сочетании с операционным программным обеспечением (ПО) Acquire, Panther на сегодняшний день является самым быстрым и универсальным предложением PAUT / TFM на рынке.
Программное обеспечение
Дефектоскоп M2M PANTHER оснащен программным обеспечением Acquire. Это современное ПО для сбора и анализа полученных данных, которое способно визуализировать и управлять конфигурацией А-сканов, TOFD и фазированных антенных решеток, а также режимами FMC и TFM. Оно также позволяет проводить автоматический анализ данных и создавать отчеты. Файлы ПО Acquire полностью совместимы с программным обеспечением анализа CIVA, Enlight и ULTIS.

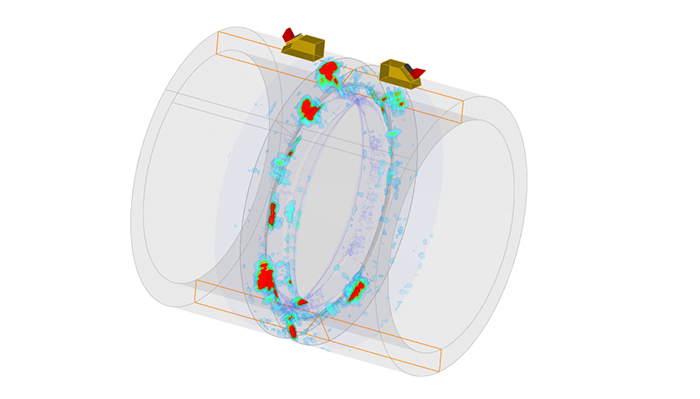

Расширенный анализ. Файлы данных инспекции Acquire полностью совместимы с аналитическим программным обеспечением CIVA и ULTIS. Надстройка расширяет стандартные представления Acquire (сканирование ABSDC + совокупные виды сверху, сбоку, спереди, TFM и трехмерные представления) до трехмерного объединения данных, автоматического анализа и расширенной отчетности. В дополнение к визуализации TFM в реальном времени, данные FMC полной формы волны, также могут быть подвергнуты последующей обработке с помощью надстройки анализа CIVA.
Комплект для разработки программного обеспечения (SDK)
Помимо программного обеспечения для сбора данных Acquire, M2M предлагает комплект разработчика программного обеспечения (SDK) для настройки программного интерфейса на основе приложений для полностью автоматизированного решения для проверки:
- Полный контроль в реальном времени над программным обеспечением Acquire (удаленный сервер): Gain, TCG, вентили, сигналы тревоги, кодеры и т. Д.
- Получение данных в реальном времени (сервер данных)
- Независимость от языка программного обеспечения
- Очень ограниченные знания об оборудовании: одна и та же программа для всех архитектур оборудования M2M.
- Конфигурация и рендинг в 3D CAD
- Линейные, матричные, DLA, DMA, шлейфовые, кольцевые, секторные датчики
- PE, TOFD, PAUT, сквозная передача, методы визуализации FMC, PWI, TFM
- Адаптивные режимы TFM
- Трехмерное изображение в реальном времени
- Неограниченное количество пробников
- Неограниченное количество групп
Отвечая на самые высокие ожидания
Чтобы сократить время цикла и увеличить производственные возможности, Panther был разработан с огромной вычислительной мощностью и самой высокой скоростью передачи данных (320 МБ / с) на рынке между приборами и компьютером для мониторинга.
Широкий спектр промышленного применения
- Плиты
- Трубка
- Стержни/прутья
- Нефтяная промышленность/газовая
- Аэрокосмическая промышленность
- Энергентика
Технические характеристики:
| Основные | показатели |
| Длина x Ширина x Высота | 300 мм x 220 мм x 155 мм |
| Диапазон рабочих температур | от -10 ° C до 50 ° C | От 14 до 120 ° F |
| Диапазон температур хранения | от -10 ° C до 60 ° C | От 14 до 140 ° F |
| Вес | 6 кг |
| IP | IP54 |
| Электропитание | 240 В, 50 Гц - 110 В / 60 Гц |
Фазированная решетка
| Характеристики | |
|
Линейное сканирование, секторное сканирование, параллельная съемка, сверхбыстрые смешанные режимы |
Линейные, матричные, DLA и DMA, кольцевые и шлейфовые датчики |
| Масштабируемость до 16 устройств Panther (2048 каналов)| Максимальная одиночная диафрагма: 256 каналов | Неограниченное количество зондов | Нет групповых ограничений | До 13100 законов фокусировки |
|
Расчет закона запаздывания для стандартных ипараметрических форм (пластины, цилиндры, стыковые сварные швы, сварные швы T K и Y, колено, сопло, лопатка турбины, сопла), а также 2D и 3D, CAD |
Режим фокусировки: истинная глубина, звуковой тракт, проекция |
REAL-TIME TFM, FMC, PWI
| Характеристики | |
| Каналы реконструкции: до 128 |
Максимальное количество пикселей для реконструированного изображения: более 1 миллиона |
| Максимальная частота обновления: до 500 кадров в секунду (зависит от количества пикселей) | Несколько звуковых путей: прямой (L или S), непрямой и преобразованный режимы, наложение режимов |
Цифровой преобразователь
| Описание | |
|
Оцифровка и суммирование в реальном времени по 128 каналам |
Разрешение: 14 бит | Динамический: 16 бит |
| IIR фильтры | Максимум. частота дискретизации: 125 МГц |
| Чистый, RF, огибающий | Глубина оцифровки до 16 тыс. Точек |
| Максимальная задержка: 1,6 мс | Максимальный диапазон А-сканирования 65 тыс.точек |
Анализ/ обработка данных
| Описание | |
|
A-Scan, B-Scan, C-Scan, D-Scan, Eco Dynamic, Сверху - Сбоку - Виды спереди |
Диапазон амплитуд: до 800% |
| 3D вид, диагностика прохода | Геометрия детали CAD: пластина, цилиндр, Т- или Y-образное сечение, сопло |
| Постобработка реконструкции TFM записанных данных FMC / PWI обработки сбора данных в геометрии CAD | Геометрия стыкового шва CAD |
| Совместимость с программным обеспечением Enlight PlusTM, CIVA и ULTIS | Настраиваемый отчет о проверке |
|
Размеры, мм
|
300x220x155 мм |
|
Вес, кг
|
6 |
|
ATFM
|
Адаптивный TFM в режиме реального времени |
|
3D
|
Отображение в реальном времени |
|
TOFD
|
до 4х каналов |
|
Гарантия
|
1 год |
|
FMC/TFM
|
TFM в реальном времени до 128 элементов |
|
PAUT
|
32:128PR, 64:64PR, 64:128PR или 128:128PR |
