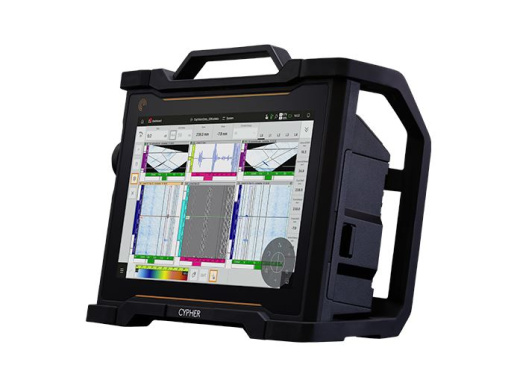

Дефектоскоп высокого разрешения конфигурации CYPHER-64:128PR-TFM с PAUT, UT, TOFD, TFM 128-канальный
Cypher® не просто поднимает планку — он устраняет барьеры. Созданный для преодоления растущего разрыва между требованиями к инспекции и имеющимся опытом, Cypher отражает смелый шаг в разработке, внедрении и использовании передовых методов неразрушающего контроля. Созданный на основе глубокого понимания, полученного от опытных инспекторов и инженеров-прикладников, Cypher меняет представление об удобстве использования без ущерба для производительности, делая инспекцию более быстрой, единообразной и доступной, чем когда-либо прежде.
CYPHER® — ваш ключ, уникальный передовой портативный прибор для ультразвукового контроля с фазированной решеткой, который позволяет вам без усилий вывести инспекцию на новый уровень.
- Кристально чистое изображение.
- Управляемая настройка.
- Быстрые, надежные результаты — без сложностей.
- Никаких компромиссов. Никаких догадок.
- Самое передовое ультразвуковое решение на сегодняшний день.
Что предлагает Cypher:
- Чёткость без компромиссов. Мощная визуализация TFM. Плавная УЗ-ФР. Всё в реальном времени. Всё в упрощенном виде.
- Управление без путаницы. Автоматическая настройка. Руководство в режиме реального времени. Интуитивно понятный сенсорный экран.
- Готовность без риска. Прочный корпус. Испытан на падение. Сертификация IP65. Создан, чтобы работать, когда другие сомневаются.
Будущее инспекций не станет сложнее. Оно просто станет более эффективны. Это не просто проще. Это инстинктивно!!!
Cypher упрощает внедрение передовых технологий ультразвукового контроля (UT) без ущерба для производительности. Благодаря высокоскоростному TFM-модулю высокого разрешения, сбору данных PAUT/TOFD/PCI в реальном времени и бесшовной интеграции с различными аксессуарами, системами обработки данных и рабочими группами, Cypher не просто адаптируется к вашему рабочему процессу, но и преобразует его.
Создано для того, с чем вы сталкиваетесь
Вам не нужен сложный инструмент. Вам нужен тот, который понимает ваш рабочий процесс. Cypher создан для команд, работающих в условиях стресса, — для технических специалистов, у которых нет времени пересматривать настройки, повторно проводить сканирование или разбираться с программным обеспечением. Независимо от того, вводите ли вы новых инспекторов или сталкиваетесь с жесткими ограничениями на остановку работы, Cypher поможет вам действовать быстрее, с меньшими трудностями и большей уверенностью!!!
Интерфейс, а не вмешательство
Все в программном обеспечении Cypher создано для поддержки, а не замедления.
- Пошаговая настройка
- Автоматическое обнаружение датчика и сканера
- Визуализация в режиме реального времени и контроль
- Встроенные инструменты калибровки
- Полная экосистема программного обеспечения: от просмотра до составления отчетов — все, что вам нужно, включено в наш широкий спектр программного обеспечения для Cypher: от бесплатной бессрочной лицензии Cypher PC, которая позволяет просматривать, анализировать и составлять отчеты по вашим результатам, до Cypher Companion, который открывает доступ к расширенным инструментам анализа и пользовательским отчетам, до усовершенствованной версии Ultravision Analysis, которая предоставляет экспертные инструменты анализа прямо у вас под рукой.
Подкреплено программой успеха клиентов
Если работа не останавливается, то и ваше оборудование тоже не должно останавливаться. Программа поддержки клиентов Eddyfi Technologies разработана для поддержания Cypher в откалиброванном, защищённом и готовом к работе состоянии — даже после развертывания. Доступны варианты поддержки, соответствующие вашим конкретным потребностям в инспекции и эксплуатационным приоритетам.
Доступные преимущества включают в себя:
- Приоритетная техническая поддержка с 4-часовым временем реагирования и круглосуточным доступом
- Удаленная проверка калибровки по запросу — больше не требуется транспортировка в калибровочный центр.
- Полный доступ к экспертной помощи для настройки приложений, анализа данных и интерпретации сигналов
- Обучение и сертификация через Eddyfi Academy с более чем 10 ежегодными местами
- Инструменты подключения для синхронизации данных в реальном времени, удаленной совместной работы и мобильной отчетности
- Покрытие случайных повреждений и расширенные варианты гарантии - по запросу
- Услуги по восстановлению после калибровки, чтобы приборы выглядели и работали как новые
- Доступна многолетняя программа (1, 3 или 5 лет) с пакетными ценовыми преимуществами
Полные характеристики включают:
- В 4 раза более высокая скорость инспекции методом полной фокусировки (TFM), доступная на рынке

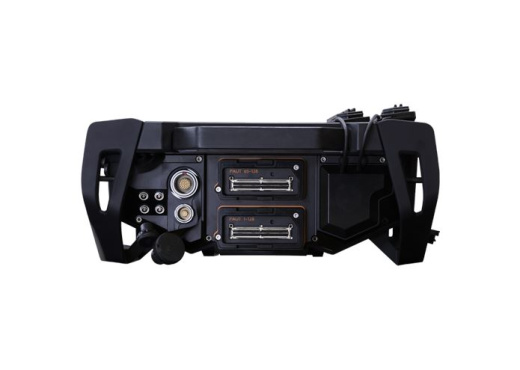

- Максимальная конфигурация : 64:128 каналов фазированной решетки
- Поддержка групп : до 8 одновременных групп TFM
- Методы сбора данных : FMC, PWI, PCI, PAUT, TOFD.

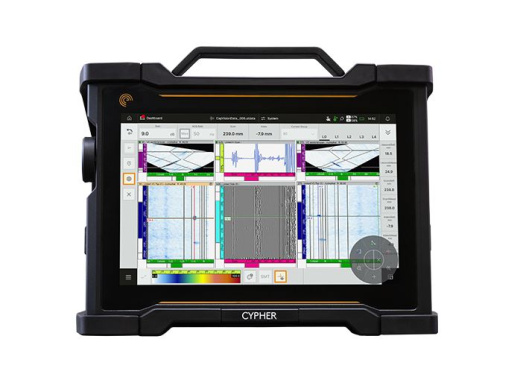

- Сенсорный экран : 307 мм (12,1 дюйма), емкостный, с возможностью работы в перчатках и при солнечном свете

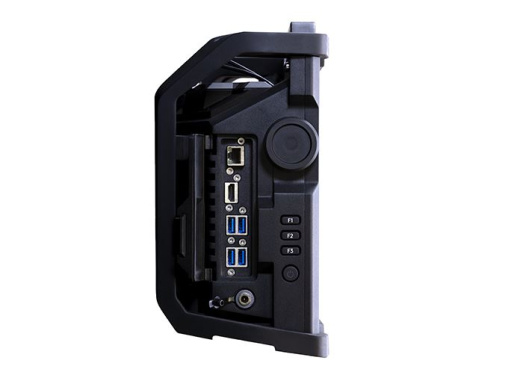

- Возможности подключения : два порта IPEX, 1 Гбит Ethernet, USB 3.0, Wi-Fi, Bluetooth
- Хранилище : SSD-накопитель емкостью 2 ТБ (стандартно), совместимый с облачной синхронизацией
- Защита от воздействия окружающей среды : IP65, протестировано на падение с высоты MIL-STD-810G
- Поддерживаемые форматы : Capture™, UltraVision®, файловая структура CPN
- Дополнительные функции: средство проверки на месте, модуль удаленной диагностики, программа поддержки успеха клиентов
Подробнее по ссылке
Cypher - Разблокируйте… всё.
Вам не нужна докторская степень или 10 лет полевого опыта для проведения продвинутого контроля. Независимо от того, проверяете ли вы сварные швы в нефтегазовой отрасли, композиты в аэрокосмической отрасли или критические системы в ядерной энергетике, Cypher® дает вам доступ к ведущей в отрасли производительности через интерфейс, который просто имеет смысл.CYPHER — это инспекционная мощь, разблокированная, чтобы ваша команда могла достигать большего с меньшими усилиями
Вот что делает его самым передовым. Cypher — это результат всего, чему Eddyfi научились, усовершенствованный в один мощный, унифицированный инструмент, созданный для того, как сегодня проводятся проверки. Это не просто слияние двух наследий — это смелый шаг в будущее фазированной решетки. Объединяя высокопроизводительную ДНК Gekko и TOPAZ, Cypher предоставляет самые передовые возможности фазированной решетки ультразвукового контроля (PAUT) и метода полной фокусировки (TFM), которые мы когда-либо разрабатывали — оптимизированные, упрощенные и доступные для каждого пользователя. Он обеспечивает высокую скорость и визуализацию, которые вы ожидаете, но с рабочим процессом, который сокращает время настройки, ускоряет производительность и устраняет разрыв между опытом и доступностью.
Если вы раньше работали с инструментами Eddyfi Technologies, Cypher сохраняет то, что вы любите — совместимость программного обеспечения Capture и UltraVision, премиальное оборудование и надежную надежность — теперь улучшенную благодаря переосмысленному интерфейсу и автоматическую интеграцию с экосистемой Eddyfi. И если вы новичок в Eddyfi, Cypher дает вам повод переосмыслить все: интуитивно понятное программное обеспечение, автоматическое распознавание датчиков, удаленная интеграция в реальном времени с экосистемой Eddyfi и самое быстрое из возможных приобретений TFM на рынке.
Cypher — это не просто то, что он делает, а то, что он позволяет. Разработанный для специалистов по инспекциям в различных отраслях, он помогает командам преодолевать сложности, устранять пробелы в знаниях и обретать уверенность в каждом результате.
Уверенность в каждой инспекции
- Выполняйте контроль в соответствии согласно нормативной документации с помощью лучших в своем классе PAUT и TOFD
- Получайте результаты быстрее с самой высокой в отрасли портативной скоростью сбора данных TFM
- Испытайте более интуитивный рабочий процесс: автоматическое обнаружение датчиков, интеллектуальные руководства по настройке и управляемый сбор данных, созданные для производительности
- Оставайтесь сосредоточенными в любой среде с надежной сертифицированной по IP65 системой и большим сенсорным экраном 30,7 см (12,1 дюйма), оптимизированным для использования на открытом воздухе
- Сотрудничайте в режиме реального времени с помощью удаленной диагностики, облачного резервного копирования и интеграции с полной экосистемой датчиков, сканеров и программного обеспечения Eddyfi Technologies
Вы увидели ясность. Ощутили контроль. Почувствовали уверенность. Когда дело доходит до проверки следующего уровня, вы готовы разблокировать все
Но Cypher — это больше, чем просто будущее контроля — это передача этого будущего в ваши руки. И поддержка вашего пути посредством персонализированных консультаций и предметной экспертизы. Cypher не просто задает темп инноваций, он, несомненно, самый передовой. Откройте для себя Cypher и будьте готовы разблокировать все… остальное.
Что, если бы инспекцию можно было проводить из любой точки мира? С расширенными возможностями удаленного доступа и контролем в реальном времени? Cypher движется вместе с вами и ведет вас дальше. Плюс, с новыми способами подключения, калибровки и совместной работы ваш следующий прорыв всегда в пределах досягаемости благодаря партнерской программе Customer Success Program.
Одна платформа. Множество приложений.
От полевых работ до лабораторных. От углеродистой стали до композитов. Cypher проводит инспекцию правильно с первого раза.
- Продвинутый контроль сварных швов пластин и труб из углеродистой стали
- Продвинутый контроль сварных швов из аустенитной стали
- Высокотемпературная водородная атака (HTHA)
- Повреждения, вызванные сероводородом (h2s)
- Картографирования коррозии
- Решения для контроля осей поезда
Эксклюзивный контент
Эксклюзивный вебинар: Устраните пробелы в навыках PAUT. Ориентированный на рабочий процесс путь к TFM и PWI.
Спрос на передовой ультразвуковой контроль в атомной, аэрокосмической и энергетической промышленности растёт, в то время как число экспертов по неразрушающему контролю (НК) сокращается. В этом вебинаре представлен подход, ориентированный на рабочий процесс, который делает методы фазированного ультразвукового контроля (PAUT), такие как метод полной фокусировки (TFM) и визуализация плоской волны (PWI), практичными для большего числа инспекторов без ущерба для производительности. Используя портативный дефектоскоп PAUT нового поколения в качестве референтной архитектуры, мы покажем, как интуитивно понятные интерфейсы, инструменты помощи в настройке и интегрированный анализ повышают согласованность, сокращают время обучения и ускоряют цифровую трансформацию рабочих процессов контроля.
Мы только что установили новый стандарт в области фазированных решеток.
Чтобы оставаться на вершине своей отрасли, вам нужны передовые технологии. Ниже в 15-минутном кофе-брейке Эдвин познакомит вас с революционными возможностями Cypher
|
Размеры, мм
|
343×276×141мм |
|
Вес, кг
|

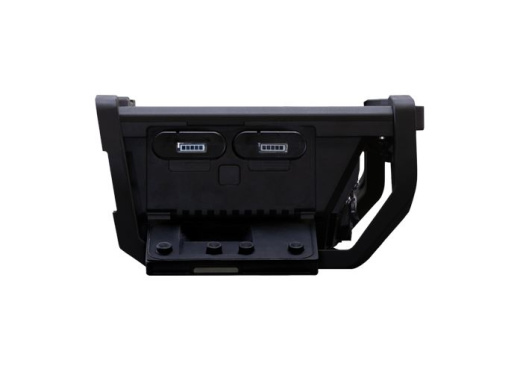

6.6 (с одним аккумулятором) |
|
Страна производства
|
Канада |
|
ATFM
|
Адаптивный TFM в режиме реального времени |
|
3D
|
Отображение в реальном времени |
|
TOFD
|
до 4х каналов |
|
Гарантия
|
24 месяца |
|
FMC/TFM
|
TFM в реальном времени до 128 элементов |
|
PAUT
|
64:128PR-TFM128 |
