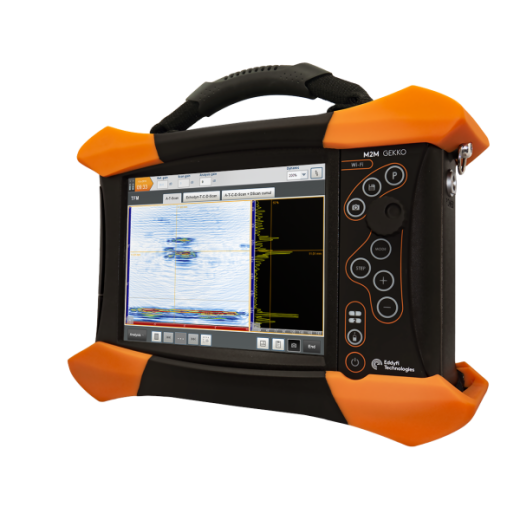

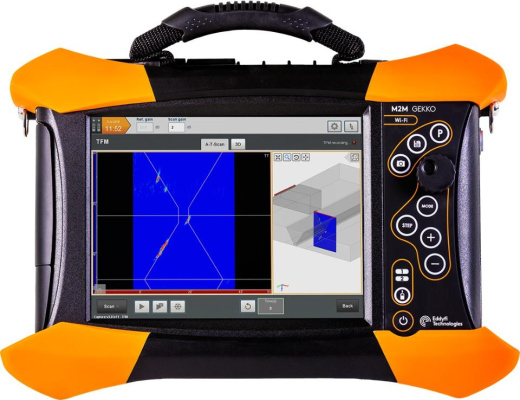

M2M Gekko ® - это проверенный на практике дефектоскоп, предлагающий PAUT, UT, TOFD и TFM с помощью оптимизированного пользовательского интерфейса Capture ™. Выпускается в конфигурациях каналов 32: 128, 64:64 или 64: 128, Gekko сочетает в себе высокое разрешение и скорость, сокращая время обучения операторов.
информационный путеводитель:
Усовершенствованное программное обеспечениеИнновации
Характеристики
FMC/TFM*
Фазированная решетка
Особенности:
Самый портативный прибор на рынке:

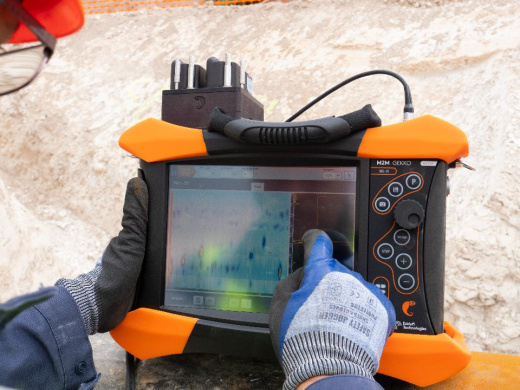

M2M Gekko включает в себя все основные и расширенные функции UT в усиленном компактном корпусе, предназначенном для использования в полевых условиях. Он изначально поставляется с традиционными UT, PAUT и TOFD, а его возможности 3-х осевого кодирования делают Gekko готовым к любой сложной задаче. Этот прочный блок PAUT также предлагает методы TFM / FMC (полный матричный захват) и адаптивный TFM в реальном времени. Бамперы и разъёмы разработаны для обеспечения надежности и универсальности аксессуаров. Яркий резистивный сенсорный экран позволяет использовать его на улице в суровых условиях. Gekko, работающий от 2 батарей с возможностью горячей замены, теперь обеспечивает до 6 часов автономной работы и становится лучшим эталоном в своем ассортименте.
Без компромиссов в производительности:
Инновационная электроника предлагает до 128 каналов, отличное качество сигнала и технологию TFM для улучшенного обнаружения дефектов. Теперь он достигает высокой скорости сканирования и производительности. Кроме того, твердотельный накопитель емкостью 256 ГБ делает работу оператора очень удобной, так как файлы данных неограниченного размера позволяют экономить время в полевых условиях.
Являясь первопроходцем в методе TFM в режиме реального времени, инновации M2M Gekko продолжают совершенствоваться. Используемый в аккредитованных учебных центрах и готовый к стандартам TFM, он извлекает выгоду из передовых алгоритмов за счет оптимизированного программного обеспечения (Capture ™). Простой и мощный, Gekko предлагает новейшие технологии у вас под рукой.
Усовершенствованное ПО CAPTURE:
✔️ Полностью интегрированное ПО для всех методов - от разработки задачи до контроля и составления отчетов.
✔️ Интуитивно понятный интерфейс с минимизацией ошибок при проведении настройки прибора.
✔️ Встроенная полная база данных датчиков и сканеров
✔️ Быстрое создание настроек благодаря умному мастеру калибровки, в 3 клика.
✔️ Постоянное совершенствование ПО при помощи сбора данных от пользователей.
Новое поколение Gekko на базе Capture было разработано, чтобы упростить процесс настройки и сэкономить время инспекторов, работающих в сложных условиях. Недавно добавленные функции встроенного плана сканирования и анализа сочетаются с популярными мастерами в три клика для оценки скорости материала, балансировки амплитуды преобразователя, калибровки плоской и притертой призмы, а также автоматизированного TCG (ВРЧ).
Gekko предлагает комплексное решение для контроля - от разработки приложений до контроля и отчетности - Capture предлагает новейшие технологии фазированных решеток за пару щелчков мышью
Инновации на основе повседневных задач:
✔️ Поддержка нескольких групп (до 8 групп)✔️ Возможность контролировать толстостенные объекты из углеродистой и нержавеющей стали с 128-элементой апертурой.
✔️ Картографирование коррозии
✔️ Специальное решение для работы со сложной геометрии для отводов и угловых швов (Y- и T соединения)
Уникальное предложение:
✔️ Полный набор инструментов для TFM, включая калибровку TCG (ВРЧ)
✔️ TFM-визуализация с высоким разрешением до 128 элементов
✔️ 3-осевой контроль отводов в режиме реального времени
✔️ 3-осевая контроль для составления карт коррозии
✔️ Отображение результатов контроля угловых швов в реальном времени
✔️ Адаптивный TFM в режиме реального времени (ATFM)
Быстрое подключения:
Решения для подключения - Wi-Fi ™ с активированным ключом, разъем USB 3.0 и выход Gigabit Ethernet - позволяют ускорить передачу данных и удаленно контролировать вашу проверку в сложных условиях (включая лицензию TeamViewer). Кроме того, твердотельный накопитель емкостью 256 ГБ делает работу оператора очень удобной благодаря неограниченному размеру файла данных, что позволяет экономить время в полевых условиях.
Совместим с большинством аксессуаров:
Благодаря PA разъему IPEX и разъёмом для энкодера LEMO16, Gekko совместим не только с Eddyfi ® аксессуарами но и большинством датчиков и сканеров на рынке. Для других конфигураций Eddyfi может предоставить адаптер, чтобы обеспечить совместимость с вашими текущим аксессуарами.
Начиная с версии Capture 3.4 для TFM на Gekko можно использовать до 2 миллионов пикселей (четыре группы по 500к пикселей)
Характеристики:
| Параметры: | Значение: |
| Размеры (Ш × В × Г) | 355 × 288 × 127 мм (14,0 × 11,3 × 5,0 дюйма) |
| Вес |
6,6 кг (14,5 фунта) |
| Количество каналов |
7 (GDA) |
| Дисплей |
|
| Связь | Gigabit Ethernet, Wi-Fi, Dual Mode Bluetooth® 2.1, 2.1+EDR, 3.0, 3.0+HS, 4.0 (BLE), USB 2.0 (×3) |
| Степень защиты | IP65 |
| Рабочая температура | -10–45°C (14–113°F) |
| Температура хранения | с батареей -20–60°C (-4–140°F) |
| без батареи -20–70°C (-4–158°F) | |
| Тест на прочность (Drop test) | MIL-STD-810G |
| FMC/TFM* | |
| TFM в реальном времени до 128 элементов 256 kpi | Разрешение изображения выше 4 Mpi при постобработке |
| Частота обновления до 110 Гц при 65 kpi | Прямой, косвенный и преобразованный режимы |
| Адаптивный TFM в реальном времени (ATFM) ** | Запись FMC |
| Доступны все мастера калибровки | 8 уровней разрешения вручную, 1 автоматическая настройка разрешения |
| Фазированная решетка: | |
| PAUT конфигурации: 32:128PR, 64:64PR или 64:128PR | Линейное, секторное, составное сканирование и CIVA |
| Активная апертура до 64 элементов | Калькулятор фазированных решеток с питанием от CIVA |
| Линейные, Матричные, Двойные линейные и матричные решетки | True-depth, постоянный звуковой путь & projection focusing modes |
| До 8 групп | До 2048 законов фокусировки | Встроенный калькулятор закона фокусировки на пластинах, трубах, угловых швах, отводы |
Дополнительная информация
| Параметр: | Значение: |
| Охлаждение | Герметичный с внешними вентиляторами |
| Хранение данных | SSD-накопитель, 256 ГБ |
| Разрешение экрана | 1024 × 768 |
| Размер дисплея | 26,4 см (10,4") |
| Тип дисплея | Высококонтрастный резистивный сенсорный экран |
| Максимальная активная апертура | 32 |
| Кол-во приемных элементов | 128 |
| Безбумажная отчетность | Да |
| Напряжение импульсного генератора (PAUT) | От 12 В до 120 В (с шагом 1 В) |
| Напряжение импульсного генератора (UT) | От 12 В до 200 В (с шагом 1 В) |
| Частота обновления TFM в реальном времени | До 450 Гц |
| Наличие дистанционного управления | Да |
| Применение промышленного альпинизма | Да |
| Создание/управление настройками | Мастера настройки, приложения |
| Ударопрочность | Согласно MIL-STD-810G |
| Аккумуляторы - тип | 2x литий-ионных аккумулятора, перезаряжаемые, соответствующие DOT |
| Соответствует | EN ISO 18563-1:2015 GR2, EN 12668-1:2010 GR2, AITM-00016 Выпуск5 таблица7; AITM-00013 Выпуск 6 таблица11 |
| Считывание данных с помощью программного обеспечения ПК | Да |
| Таблица дефектов (для отчетности) | Да |
| Кодеры и разъемы ввода-вывода | 1x 16-контактный LEMO |
| Диапазон частот | 0,4 МГц - 20 МГц |
| Диапазон усиления (PAUT) | До 120 дБ (с шагом 0,1 дБ) |
| Диапазон усиления (UT-TOFD) | До 120 дБ (с шагом 0,1 дБ) |
| Стробы | Плавающий и отслеживающий для получения повторяемых и надежных результатов |
| Входное сопротивление | 50 Ом |
| Доступно дополнительное программное обеспечение для ПК | Да |
| Тип импульса (PAUT) | Биполярный прямоугольный импульс |
| Тип импульса (UT-TOFD) | Отрицательный прямоугольный импульс |
| Ширина импульса | 30 нс до 1250 нс |
| Поддержка пользовательских приложений и датчиков | Да |
| Разъемы UT/TOFD | 4x Lemo 00 |
| Полноэкранный режим | Да |
| Связность | Гигабитный Ethernet, Wi-Fi, USB 2.0 (x3), USB 3.0 (x1) |
| Размеры (Ш x Г x В) | 400x273x131 мм |
| Входы кодера | 3-осевой, TTL (5 В) |
| Рейтинг IP | Разработано для IP65 |
| Влажность при эксплуатации | 12%RH – 78%RH |
| Рабочая температура | -10° до 45°C (от 14 до 113°F) |
| Электропитание/требования | 15 В, 5,67 А, 85 ВА |
| Программируемые выходы | Нет |
| Время спада импульсного генератора (PAUT) | <6 нс |
| Время спада импульсного генератора (UT-TOFD) | <5нс |
| Перезагрузить данные из таблицы дефектов | Да |
| Поддерживаемые технологии/методы | UT, TOFD, PAUT, TFM, ATFM, PWI |
| Объем | 14,3 л (873 дюйма3) |
| Видеовыход | HDMI |
*Поставляется с SSD 256 ГБ, адаптером Easy-Latch, 2 батареями, адаптером PS&AC, WiFi, руководством, кейсом для транспортировки. Включает постоянное встроенное программное обеспечение CAPTURE™GO для сбора и анализа данных.
|
Размеры, мм
|
410×284×126 мм |
|
Вес, кг
|
6.4 |
|
Страна производства
|
Канада |
|
ATFM
|
Опция |
|
3D
|
Отображение в реальном времени |
|
TOFD
|
до 4х каналов |
|
Гарантия
|
24 месяца |
|
FMC/TFM
|
TFM в реальном времени до 64 элементов |
|
PAUT
|
GEKKO-32:128PR-TFM64 |
