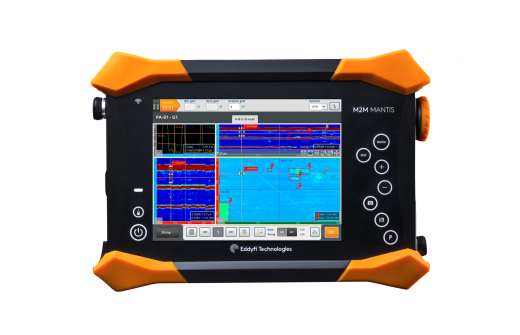

M2M Mantis - это надежный и легкий дефектоскоп, предлагающий UT, PAUT, TOFD и TFM через упрощенный пользовательский интерфейс Capture TM . Основываясь на архитектуре 16: 64PR с тремя различными моделями, Mantis работает как с общими, так и с расширенными приложениями без ущерба для производительности.
Легкий и надежный дефектоскоп Mantis предлагающий UT, PAUT, TOFD и TFM через упрощенный пользовательский интерфейс Capture . Основываясь на архитектуре 16: 64PR с тремя различными моделями, Mantis работает как с общими, так и с расширенными приложениями без ущерба для производительности.
Описание:

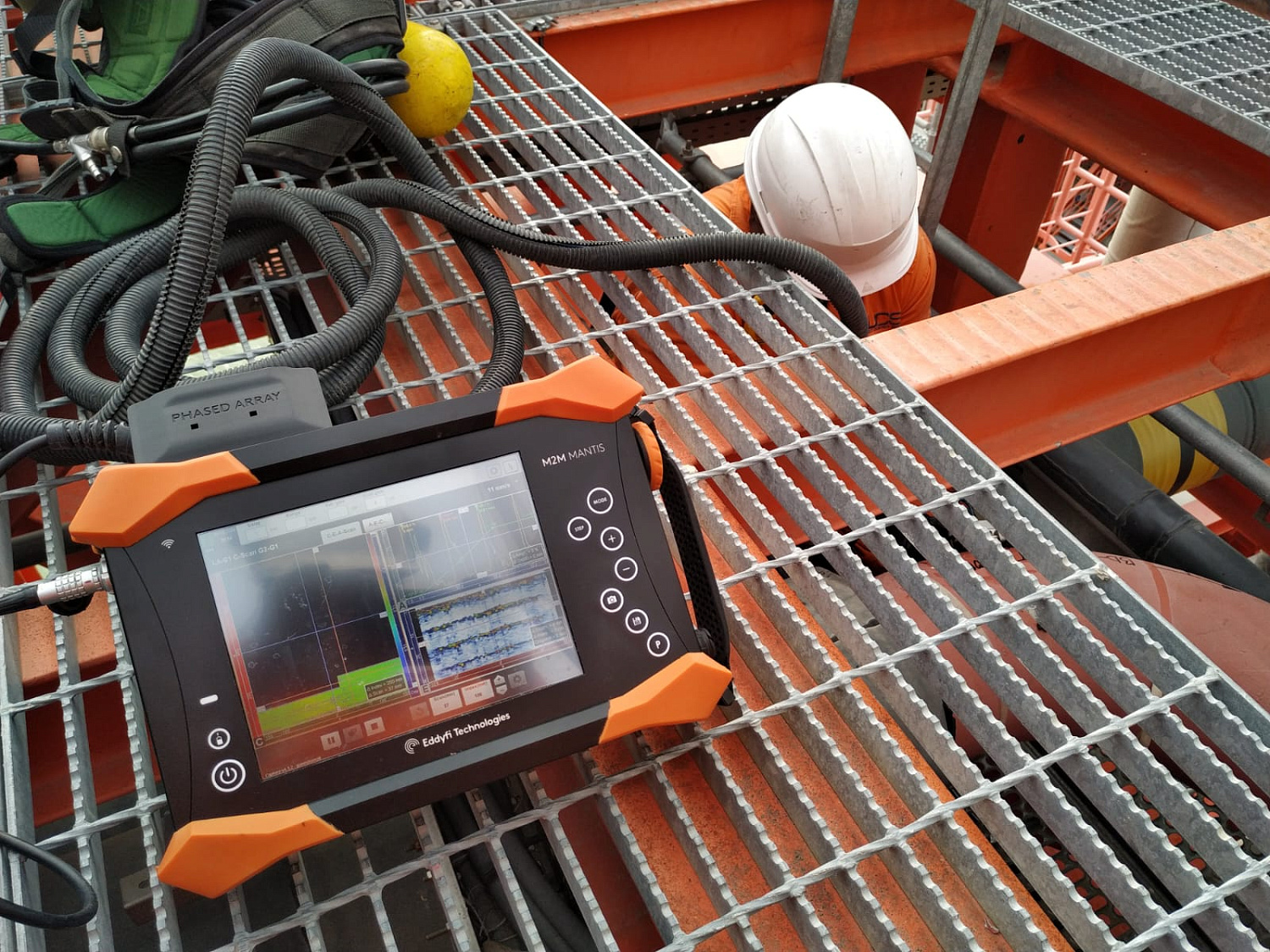

- Портативный усиленный прочный корпус со степенью защиты IP65.
- Компактный и легкий для удобства эксплуатации
- Технология резистивного сенсорного экрана (совместима с перчатками, не чувствительна к пыли / воде)
- Большая емкость хранилища - 128 ГБ SSD
- Разъемы IPEX PA, LEMO-00 UT и LEMO-16
- Доступен встроенный адаптер Easy Latch
- Одна внутренняя батарея + одна батарея с возможностью горячей замены
- Возможность подключения через WI-FI, USB 3 и Gbit Ethernet
Особенности:
Дефектоскоп Mantis - один из самых прочных и надежных промышленных приборы с фазированной решеткой, благодаря тщательному подбору высокопрочных материалов при его производстве.

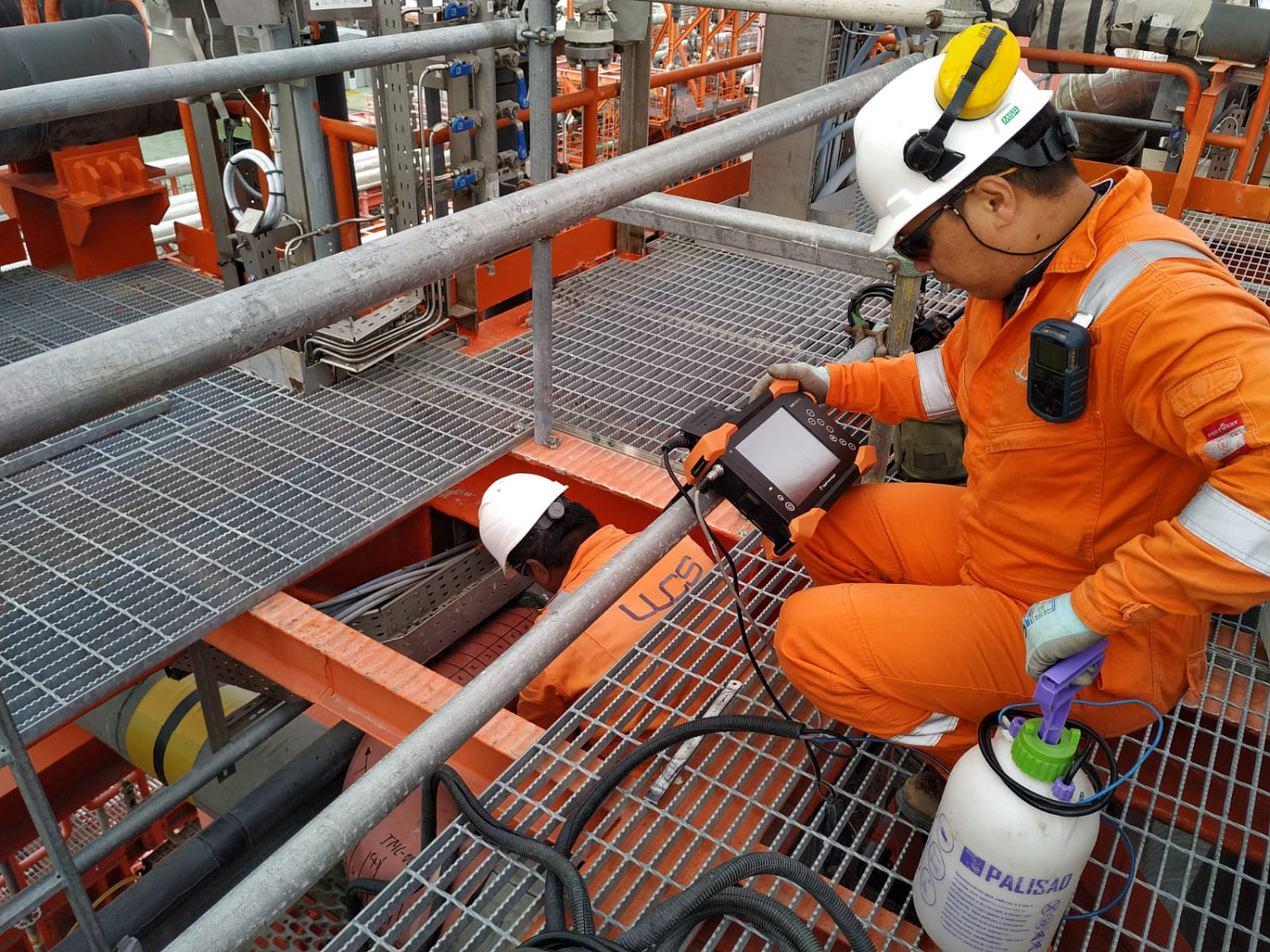

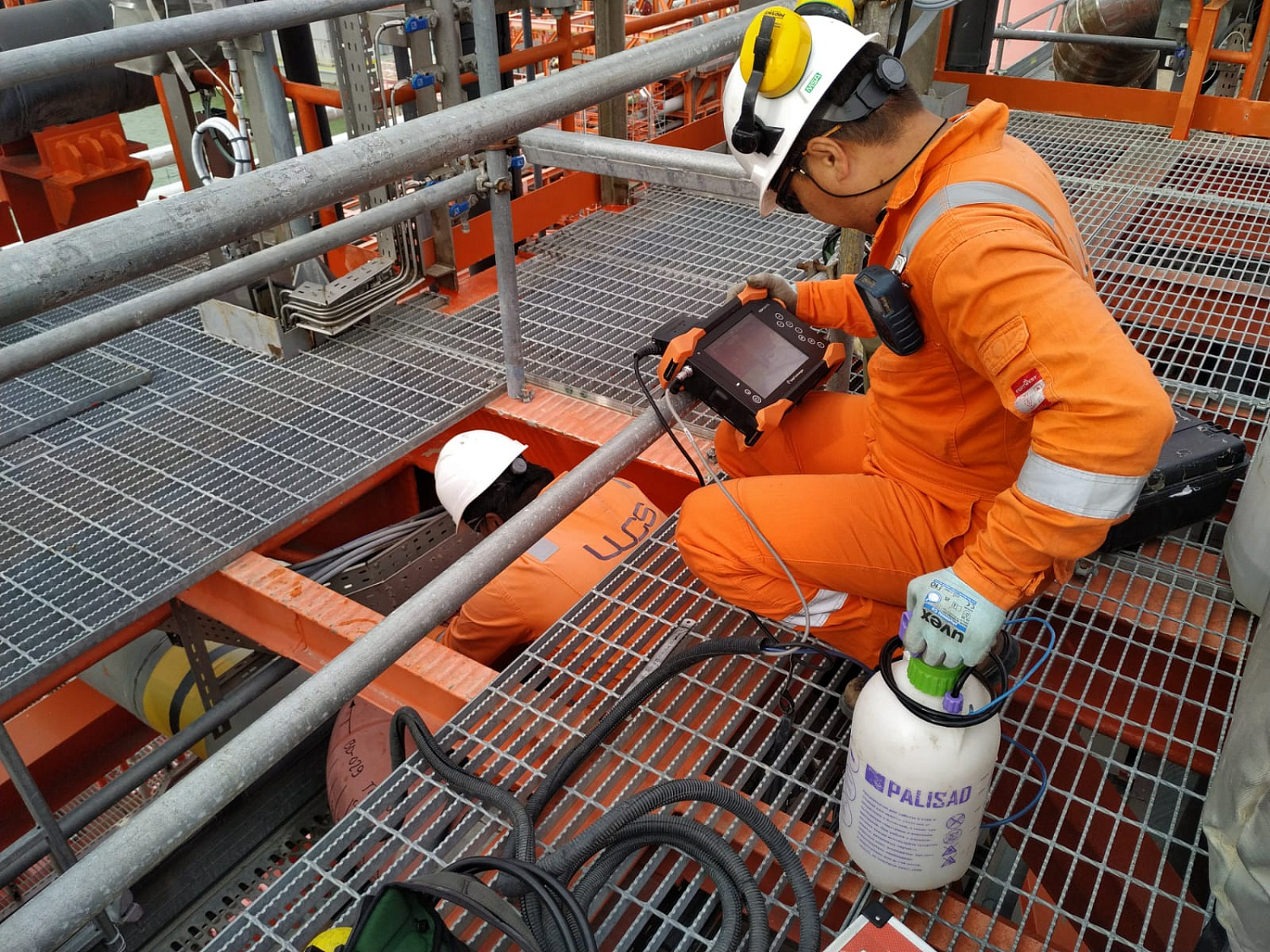

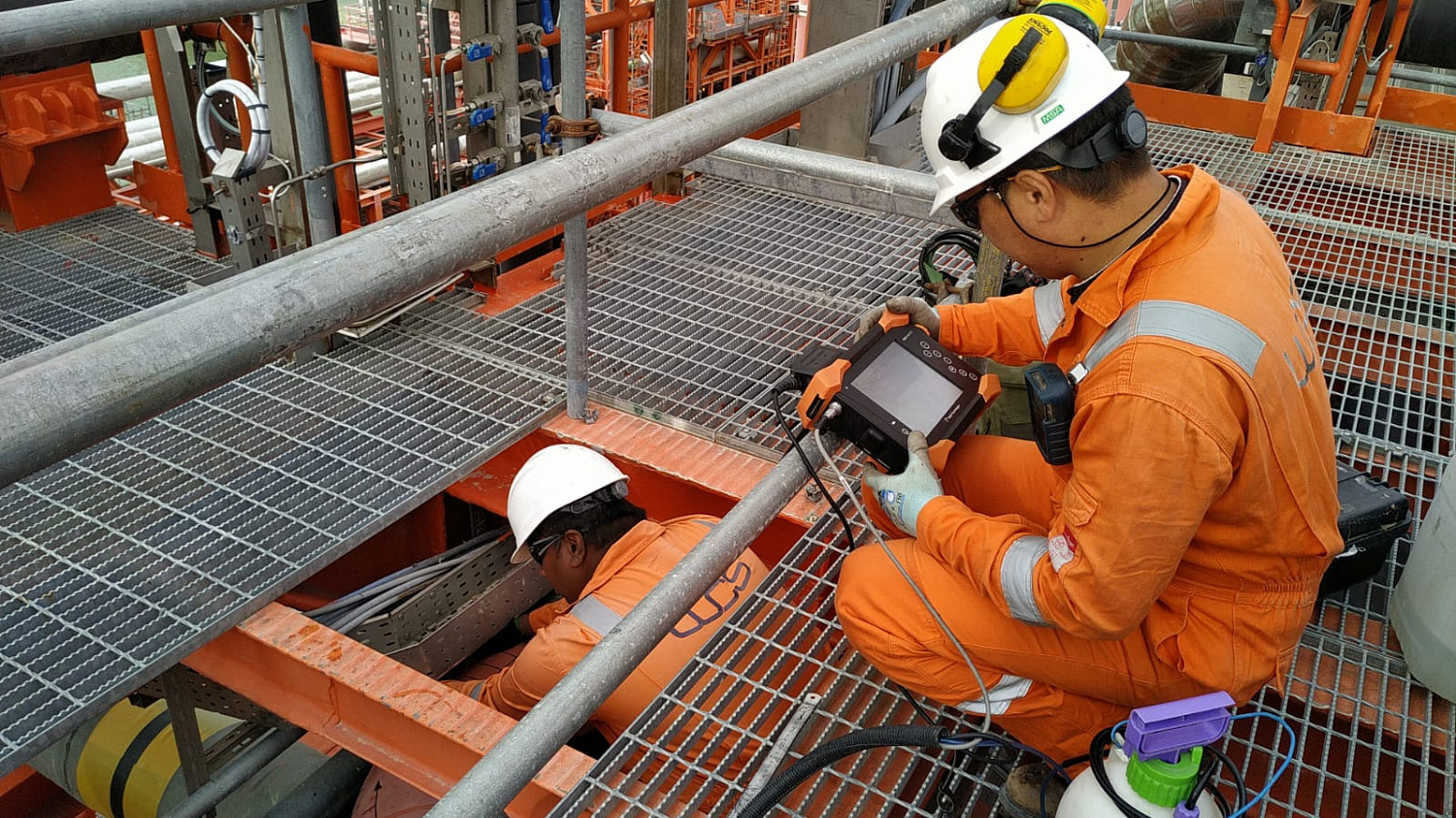

Прочный корпус и яркий резистивный сенсорный экран позволяют проводить контроль вне помещений даже в самых суровых погодных условиях. Дефектоскоп Mantis прошел строгие экологические испытания и испытания на долговечность, включая тесты на падение (на прочность) - все они предназначены для моделирования реальных ситуаций.
Инновационные разработки для вашей диагностики
Инновации, лежащие в основе дефектоскопа M2M Mantis ™, постоянно определяются рыночными приложениями. Этот надежный инструмент состоящий из передовых алгоритмов встроенных в обновленное программное обеспечение.- 16: архитектура 64PR плюс два канала UT, проверенные по международным стандартам
- Совместимость с существующими датчиками с фазированной решеткой (линейные, двойные линейные и двойные матричные матрицы) и существующими сканерами (до трех осей энкодера)
- Встроенный расчет закона фокусировки (секторный, линейный, составной) для всех деталей с помощью программного обеспечения Capture
- До восьми групповых конфигураций
- Высокая скорость контроля благодаря PRF до 20 кГц
- FMC / TFM в реальном времени с до 64 элементов
Сравнение технических характеристик моделей Mantis
| Параметры: | 16:64PR | 16:64PR TFM64 |
| Коррозия | ✔️ | ✔️ |
| Композиты | ✔️ | ✔️ |
|
Сварка встык и сварка длинным швом Обычно до 25-30 мм (1- 1,25 ’’) толщиной |
Мультигруппа до 8 |
Мультигруппа до 8 |
| Скорость проверки - PRF | До 12 кГц | До 20 кГц |
| Экспертиза с использованием FMC / TFM | ✔️ | |
|
Продвинутые решения: Импорт САПР, тройники, тройники, отводы Матричные и сдвоенные матричные PA датчики Сканер до 3 осей |
Импорт CAD | ✔️ |
Возможности модернизации доступны для MANTIS-16: 64PR. Мы рекомендуем GEKKO для толстостенных изделий.
Экосистема на базе CAPTURE - Инновационное программное обеспечение
Преимущества:
- Встроенный CAPTURE-GO с расширенными инструментами анализа (автоматическое определение размеров, отображение данных в 3D, сшивание)
- Идеально подходит для быстрой настройки, проверки, анализа и отчетности, охватывая все ваши задачи и проверки
- Готовность к управлению при помощи RMS (моторизованный сканер)
- Доступны версии CAPTURE для ПК для проектирования и анализа настроек
- Совместимость файлов с GEKKO
- Возможность подключения для удаленной поддержки или удаленного осмотра (Wi-Fi ™, USB 3.0 и Gigabit Ethernet)

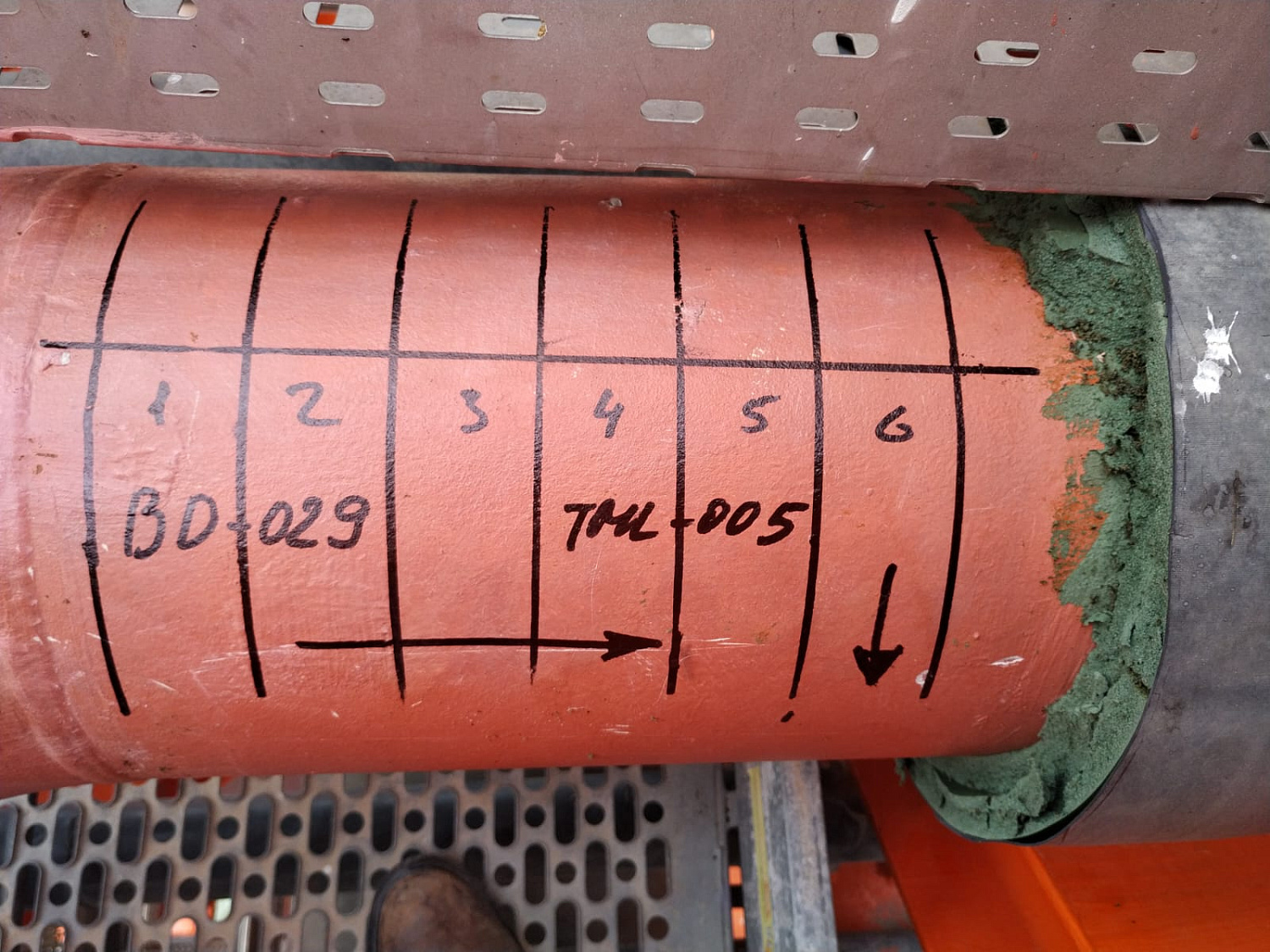

Контроль сварных швов с помощью PAUT и ToFD

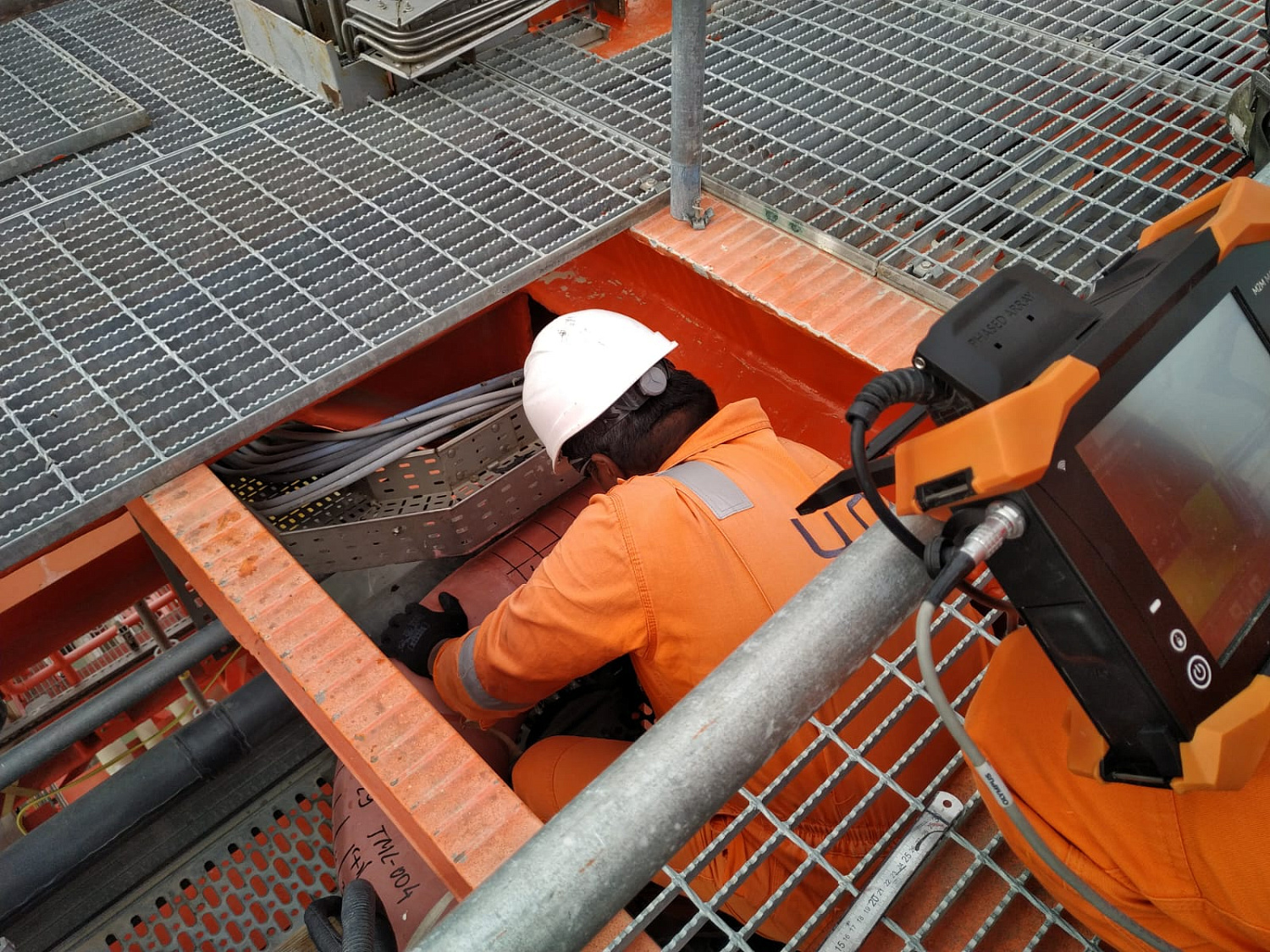

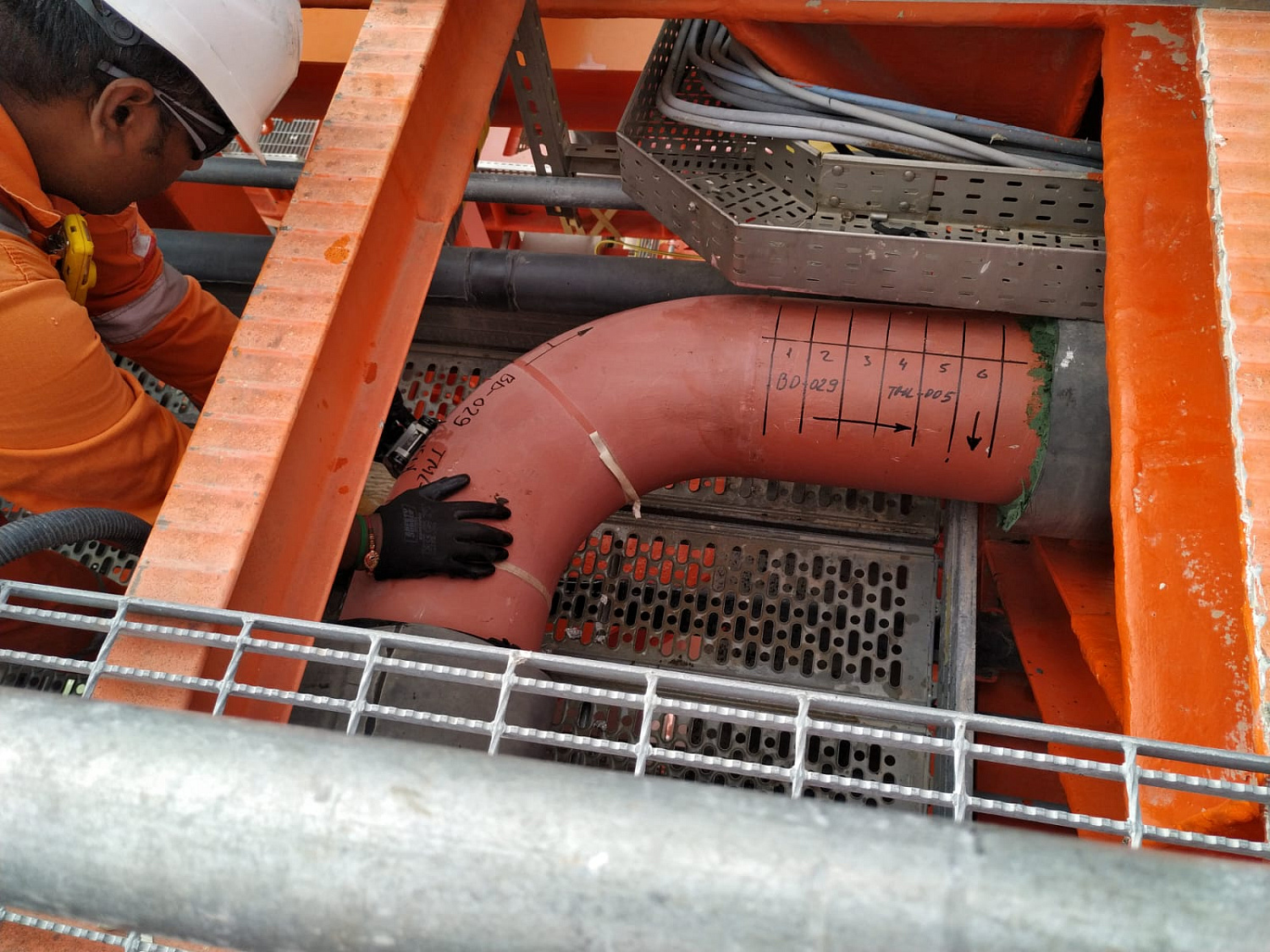

Mantis может выполнять проверку сварных швов простых и сложных геометрических компонентов, включая криволинейные поверхности, плоскую пластину, трубопроводы и зоны с ограниченным доступом.
Импорт настраиваемого наложения САПР упрощает анализ и может уменьшить количество ложных вызовов.
Какой бы ни была процедура проверки, доступны Phased Array, ToFD и TFM, которые могут обеспечить необходимую вероятность обнаружения.
Технические характеристики:
| Параметры | Значение |
| Высота A-скана (динамический диапазон) | До 800% |
| Адаптивный TFM (ATFM) | Нет |
| Массивные соединители | 1x IPEX |
| Аккумуляторы - типичный срок службы | До 4 часов |
| Охлаждение | Герметичный с внешними вентиляторами |
| Хранение данных | SSD-накопитель, 128 ГБ |
| Разрешение дисплея | 1024 × 768 |
| Размер дисплея | 21 см (8,4") |
| Тип дисплея | Высококонтрастный резистивный сенсорный экран |
| Максимальная активная апертура | 16 |
| Кол-во приемных элементов | 64 |
| Безбумажная отчетность | Да |
| Напряжение импульсного генератора (PAUT) | От 12 В до 90 В (с шагом 1 В) |
| Напряжение импульсного генератора (UT) | От 12 В до 200 В (с шагом 1 В) |
| Частота обновления TFM в реальном времени | До 300 Гц |
| Наличие дистанционного управления | Да |
| Применение промышленного альпинизма | Да |
| Создание/управление настройками | Мастера настройки, приложения |
| Рейтинг ударопрочности | Согласно MIL-STD-810G |
| Метод полной фокусировки (TFM) | Да |
| Аккумуляторы - тип | 1x литий-ионный, перезаряжаемый, соответствующий требованиям DOT |
| Соответствие | EN ISO 18563-1:2015 GR2, EN 12668-1:2010 GR2, AITM-00016 Выпуск5 таблица7; AITM-00013 Выпуск 6 таблица11 |
| Считывание данных с помощью программного обеспечения ПК | Да |
| Таблица дефектов (для отчетности) | Да |
| Оцифровка | 16-битное разрешение |
| Кодеры и разъемы ввода-вывода | 1x 16-контактный LEMO |
| Диапазон частот | 0,4 МГц - 20 МГц |
| Диапазон усиления (PAUT) | До 120 дБ (с шагом 0,1 дБ) |
| Диапазон усиления (UT-TOFD) | До 120 дБ (с шагом 0,1 дБ) |
| Стробы | Плавающий и отслеживающий для получения повторяемых и надежных результатов |
| Входное сопротивление | 50 Ом |
| Доступно дополнительное программное обеспечение для ПК | Да |
| Программируемые будильники | Да |
| Тип импульса (PAUT) | Отрицательный прямоугольный импульс |
| Тип импульса (UT-TOFD) | Отрицательный прямоугольный импульс |
| Ширина импульса | от 10 нс до 1000 нс |
| Поддержка пользовательских приложений и датчиков | Да |
| Разъемы UT/TOFD | 2x ЛЕМО 00 |
| Синхронизация с вводом/выводом | Да |
| Полноэкранный режим | Да |
| Связь | Гигабитный Ethernet, Wi-Fi, USB 2.0 (x1), USB 3.0 (x1) |
| Размеры (Ш x Г x В) | 311x220x86 мм |
| Входы кодера | 3-осевой, TTL (5 В) |
| Рейтинг IP | Разработано для IP65 |
| Влажность при эксплуатации | 12%RH – 78%RH |
| Рабочая температура | от 0°C до 40°C (от 32°F до 104°F) |
| Электропитание/требования | 15 В, 6 А |
| Программируемые выходы | Нет |
| Время спада импульсного генератора (PAUT) | <10 нс |
| Время спада импульсного генератора (UT-TOFD) | <10 нс |
| Перезагрузить данные из таблицы дефектов | Да |
| Поддерживаемые технологии/методы | UT, TOFD, PAUT, TFM |
| Хранилище | SSD-накопитель, 128 ГБ |
| Температура хранения | -20°C до 60°C (-4°F до 140°F) |
| Объем | 5,88 л (359 дюймов3) |
| Вес (без батарей) | 3,2 кг (7 фунтов) |
| Видеовыход | HDMI |
| Вес (с батареями) | 3,7 кг (8,2 фунта) |
|
Размеры, мм
|
311 × 220 × 86 мм (12,2 × 8,7 × 3,4 дюйма) |
|
Вес, кг
|
3,7 кг (8 фунтов) |
|
Страна производства
|
Канада |
|
ATFM
|
нет |
|
3D
|
Отображение в реальном времени |
|
TOFD
|
до 2х каналов |
|
Гарантия
|
24 месяца |
|
FMC/TFM
|
TFM в реальном времени до 64 элементов |
|
PAUT
|
16:64PR-TFM64 |
