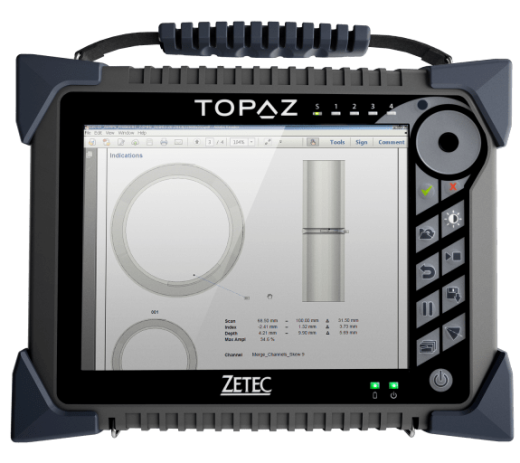

UltraVision — это мощная программная платформа, совместимая со всеми ультразвуковыми приборами Zetec и предлагаемая в различных форматах. UltraVision Touch встроен во все приборы TOPAZ и использует эту мощную платформу. Он доступен в виде полного программного пакета при подключении к прибору TOPAZ или при использовании лицензии UV Touch.
UltraVision — это мощная программная платформа, совместимая со всеми ультразвуковыми приборами Zetec и предлагаемая в различных форматах.
Данное программное обеспечение встроено во все приборы TOPAZ и использует эту мощную платформу. Он доступен в виде полного программного пакета при подключении к прибору TOPAZ или при использовании лицензии UV Touch
Он так же доступен в качестве бесплатного средства просмотра при загрузке версии для ПК. Предлагая простой интерфейс, теперь можно пройти каждый этап контроля от подготовки до окончательного отчета прямо на вашем компьютере. Используя бесплатное средство просмотра, вы можете обмениваться данными с другими или просматривать их на своем компьютере, в тот момент когда прибор TOPAZ используется для контроля.
Мощные инструменты повышения производительности:

Максимальная гибкость на базе ПК: Эффективная работа на любом ноутбуке или настольном компьютере с различными операционными системами Windows®. Просмотрите и проанализируйте данные на своем компьютере, продолжая сканирование с помощью прибора TOPAZ.
Простой интерфейс: UltraVision Touch — это очень интуитивно понятное программное обеспечение, позволяющее пользователям пройти через каждое меню в качестве шага к успешному завершению контроля.
Мощный: даже с простым пользовательским интерфейсом UltraVision Touch представляет собой мощное программное обеспечение, поддерживающее широкий спектр передовых методологий ультразвукового контроля с фазированной решеткой (PAUT) в дополнение к обычному УЗК.
Бесплатное средство просмотра: UltraVision Touch можно использовать в качестве бесплатного средства просмотра на ПК без какой-либо активной лицензии для обмена файлами данных или их быстрого просмотра. Чтобы получить доступ к бесплатному средству просмотра, загрузите версию UltraVision Touch для ПК на веб-странице загрузки. Полная версия программного обеспечения, обеспечивающая полный анализ и создание отчетов, также доступна при подключении к прибору TOPAZ или при использовании лицензии UV Touch.
Управляемое позиционирование преобразователя: с помощью UltraVision Touch вы можете виртуально расположить преобразователи на образце, чтобы обеспечить максимальное объемное покрытие. Инспектор руководствуется этими процессами с помощью удобного меню, которое отображает несколько представлений предлагаемого контроля в одном изображении типа плана сканирования.
Оптимизированная компоновка для калибровки . Расширенные функции обработки калибровки UltraVision Touch обеспечивают оптимизированные компоновки, облегчающие калибровку фазированной решетки для чувствительности, задержки в призме, коэффициента усиления с поправкой на время ВРЧ (TCG) и скорости для каждого угла.
Состояние калибровки для всех каналов: перед началом сбора данных UltraVision Touch отображает состояние калибровки для всех каналов (групп). Если соответствующий символ на дисплее не зеленый, это означает, что соответствующий параметр не был откалиброван. Только когда все символы станут зелеными, можно начать сканирование и сбор данных.

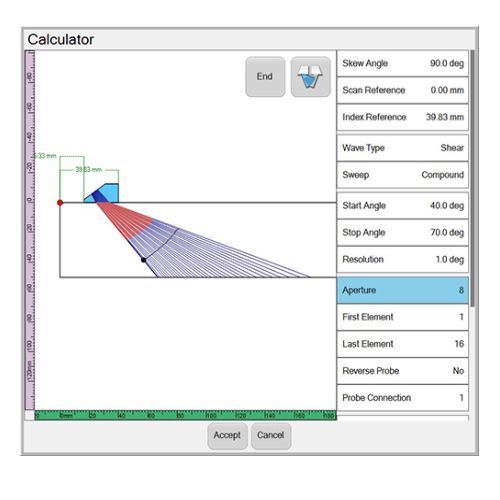

Расчет всех параметров TOFD и UT: Усовершенствованный калькулятор TOFD рассчитает:
- Разделение центра зонда (PCS)
- Расстояние между призмами (FWS)
- Мертвые зоны.
Они представлены в виде изображения трассировки лучей, где оператор может вносить ручные корректировки. После этого будут рассчитаны все параметры УЗ, чтобы пользователь мог немедленно приступить к сканированию.

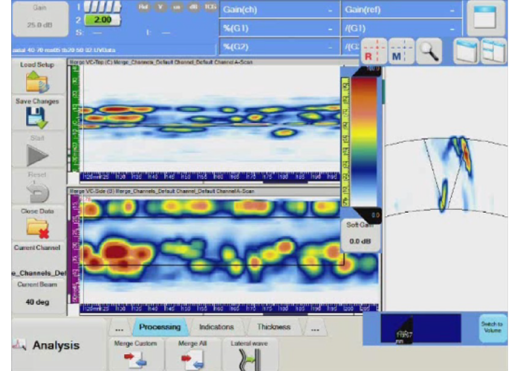

Анализ с фазированной решеткой. Улучшенный анализ стал возможен благодаря отображению наложения сварных швов, объемному слиянию и полярным видам.
Инструменты анализа TOFD: Параболические курсоры позволяют точно определить размер, и эта информация автоматически заносится в таблицу показаний. Пользователи также получат преимущества от инструментов для синхронизации и/или удаления боковых волн, а также от метода фокусировки синтетической апертуры (SAFT).
Обзор общего охвата инспекции: Расширенный калькулятор предоставляет обзор охвата инспекцией, достигнутого всеми различными каналами (группами), используемыми в настройке. Это особенно ценно, когда план сканирования сочетает в себе фазированную решетку и TOFD.
Отчетность: доступен широкий спектр отчетов с настраиваемыми шаблонами, которые могут включать пользовательские поля, а также компьютерные рисунки образцов, отображающие различные показания на образце.
