Сканер для контроля коррозии и поиска расслоений R-Scan - это отличное решение на фазированных решетках Silverwing RMS PA для проверки и контроля , которое дает возможность получить 100% диагностику коррозии критически важных объектов. Решение позволяет проводить контроль в 10 раз быстрее при более высоком разрешении по сравнению с обычным UT.
Сканер для контроля коррозии и поиска расслоений R-Scan - это отличное решение на фазированных решетках Silverwing RMS PA для проверки и контроля , которое дает возможность получить 100% диагностику коррозии критически важных объектов. Решение позволяет проводить контроль в 10 раз быстрее при более высоком разрешении по сравнению с обычным UT.
Преимущества
- Результат до 10 раз быстрее, чем при обычном картографировании коррозии
- Получение изображений с высоким разрешением со стандартным разрешением 1 x 1 мм (0,04 x 0,04 дюйма)
- Съемный ручной сканер R-scan Array
- Надежные проверенные на практике сканирующие головки
- Повышенная вероятность обнаружения (PoD)
- Повышенная точность с улучшенной характеристикой дефекта
Применение
- Сосуды под давлением
- Трубопроводы
- Горизонтальные резервуары для хранения
- Корпуса и крыши резервуаров для хранения
- Сферы
- Корпуса судов и других морских судов
- Прочие критические активы
Картографирование коррозии с фазированной решеткой
Автоматизированное картографирование коррозии стало неотъемлемой частью кампаний по неразрушающему контролю и широко применяется в программах управления целостностью и уже вписаны в задачи по проверке. Однако для оптимизации производительности системы картографирования коррозии традиционно устанавливались стандарты с относительно грубым разрешением: точки данных каждые 3–5 мм (0,12–0,20 дюйма). Благодаря технологии UT с фазированной антенной решеткой, автоматизированная система картографирования коррозии RMS PA может помочь повысить производительность без ущерба для вероятности обнаружения дефектов , благодаря разрешающей способности 1 мм (0,040 дюйма).
Зонды с фазированной решеткой имеют большую площадь электронного охвата, а с разрешением 1 мм (0,04 дюйма) по ширине луча, достигается требуемая зона охвата сканирования за счет значительного сокращения времени. Возможность сбора данных с высоким разрешением при увеличенной скорости сканирования повышает вероятность обнаружения, улучшает визуализацию и улучшает характеристики дефектов
Водяная камера создает контролируемый и стабильный водяной столб, который устраняет необходимость в клине, тем самым обеспечивая преимущества улучшенной согласованности сигнала, точности и ограниченной мертвой зоны. Эта концепция обеспечивает улучшенное соответствие поверхности и улучшенное сцепление.
Решение Eddyfi Technologies
Eddyfi Technologies объединила два лидирующих на рынке решения, инструменты RMS и M2M, чтобы обеспечить высокоскоростную ультразвуковую систему контроля с фазированной решеткой с удаленным доступом и методом полной фокусировки (TFM) в реальном времени .
Возможности обнаружения включают коррозию, эрозию и микробно-индуцированную коррозию (MIC) с поддающейся количественной оценке детальной характеристикой дефектов, что позволяет повысить производительность без необходимости жертвовать разрешением.
Возможности обнаружения
- Общая коррозия и эрозия
- Микробиологическая коррозия (MIC)
- Водородные пузыри (HB)
- Ламинации
Сканирующие головки RMS

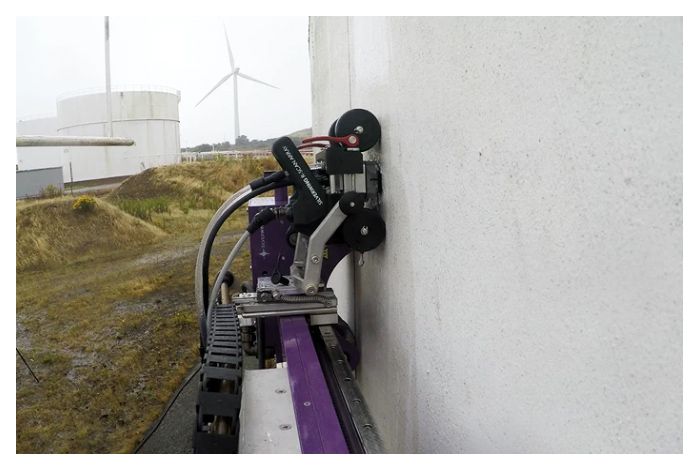

Надежная, проверенная на практике роботизированная сканирующая головка RMS успешно применяется на различных объектах, таких как резервуары для хранения, сосуды высокого давления, трубопроводы и др. критически важные конструкции в суровых условиях, включая нефть и газ, шельф, добычу полезных ископаемых и объекты при температурах до 200 ° C.
- RMS-600 идеально подходит для сканирования на больших площадях, таких как корпуса резервуаров, сосуды высокого давления и др.конструкции.
- RMS-450 разработан для работы по окружности на криволинейных поверхностях, таких как трубопроводы или сосуды высокого давления от 152 мм (6 дюймов) до плоской пластины.
- RMS-300 - сканер общего назначения для участков с ограниченным доступом, днищ сосудов, где требуется меньшая ширина сканирования.
Ручной сканер R-scan Array
RMS PA включает в себя съемный ручной сканер для проверки небольших участков и объектов размером от 101 мм (4 дюйма) до плоской пластины.
Массив R-сканирования можно приобрести как независимый сканер, просто подключите сканер к прибору M2M, и у вас будет полуавтоматическая система картирования коррозии с фазированной решеткой с возможностью сбора данных на борту.
Идеально подходит для компонентов со сложной геометрией и зон с ограниченным доступом, массив R-scan обеспечивает повышенную маневренность при проверке и полную портативность с питанием от батареи.
Инструменты M2M
Передовое оборудование Gekko и Mantis с фазированной системой массива имеет репутацию самого современные инструментов на рынке. M2M - первая марка, выпускающая портативные дефектоскопы с фазированной антенной решеткой, способные управлять матричными массивами и выполнять TFM в реальном времени.
Ультразвуковой дефектоскоп Gekko с фазированной решеткой имеет степень защиты IP66, что позволяет операторам использовать его в полевых условиях, не беспокоясь о дождливой и пыльной среде. Gekko поддерживает экстремальные погодные условия.
Mantis- это легкая и экономичная версия Gekko, использующая те же технологии и программный интерфейс Capture ™. Благодаря архитектуре приемников с импульсными генераторами 16:64, Mantis сочетает в себе стандартный PAUT, традиционный UT, TOFD и метод полной фокусировки в реальном времени (TFM).
Интегрированное программное обеспечение управления RMS
Интегрированное программное обеспечение управления RMS
Быстрая и простая настройка инспекции со сканирующими головками RMS, предварительно сконфигурированными в программном обеспечении фазированной решетки.
Пользовательский интерфейс разработан, чтобы упростить рабочий процесс. Программное обеспечение управления RMS встроено в приборы M2M и без проблем работает с программным обеспечением для сбора и анализа данных с фазированной решеткой.
TFM в реальном времени
Благодаря многократной реконструкции данных, метод полной фокусировки (TFM) / захват полной матрицы (FMC) в меньшей степени зависит от ориентации дефекта, чем другие формы расширенного ультразвука. Эта функция позволяет улучшить визуализацию дефектов и повысить вероятность обнаружения неблагоприятно ориентированных механизмов повреждения.
- Оптимальная фокусировка и пространственное разрешение везде
- Прямая визуализация большой площади для одного положения датчика
- Характеристика дефекта
- Комплексная визуализация дефекта
- 3D-изображения
Стандартные характеристики
| Сетка сканирования | Настраивается от 1 × 1 мм (0,04 × 0,04 дюйма) |
| Покрытие в час | 7,8 м 2 / ч (22,5 фут 2 / ч) |
| Авто-позиция | Движение сканера к исходной или выбранной точке |
| Идентификация сканера | Автоматическая |
| Управление сканером | Джойстик и / или программное обеспечение |
| Шлангокабель |
5 м (49 футов) 7,5 м (24 фута) и 30 м (98 футов) опционально |
| Диапазон толщины материала |
Водяной бокс 15 мм (0,6 дюйма): до 60 мм (2,4 дюйма) Водяной бокс 30 мм (1,2 дюйма): до 120 мм (4,7 дюйма) дополнительно |
| Максимальный температурный диапазон |
Режим фазированной решетки: непрерывное использование до 80 ° C (176 ° F) Монокристаллический режим: непрерывное использование до 200 ° C (392 ° F) |
| Требования к питанию | 100–240 В переменного тока (50–60 Гц) |
Многие владельцы резервуаров для хранения понимают бремя контроля корпусов и крыш резервуаров на предмет коррозии. С одной стороны, необходимо обеспечить качество инспекции, а с другой – безопасность персонала. Чтобы сделать это еще более сложным, время простоя актива должно быть сведено к минимуму.
Инспекция и контроль резервуаров обеспечивает безопасность и целостность надземных резервуаров для хранения нефтехимии и предотвращает случайные утечки и избегая дорогостоящей дезактивации, а также предоставляет важные данные, позволяющие прогнозировать срок службы и сроки пдестоящего ремонта. Постоянно совершенствуются новые технологии неразрушающего контроля (НК), которые улучшают обнаружение дефектов и точность определения их размеров.
