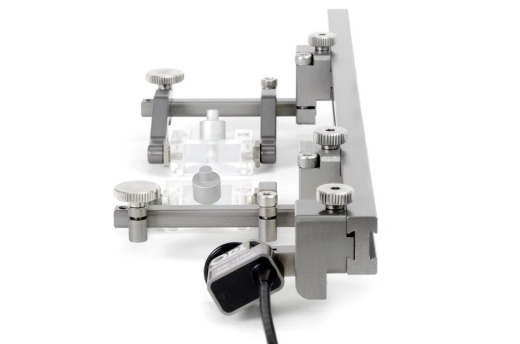

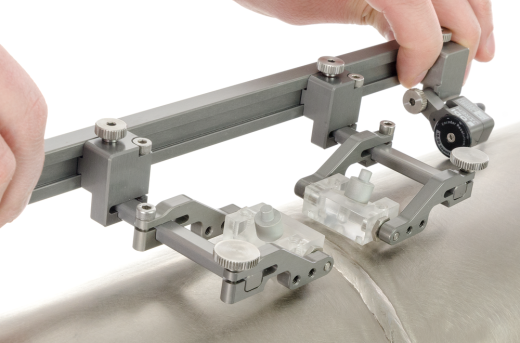

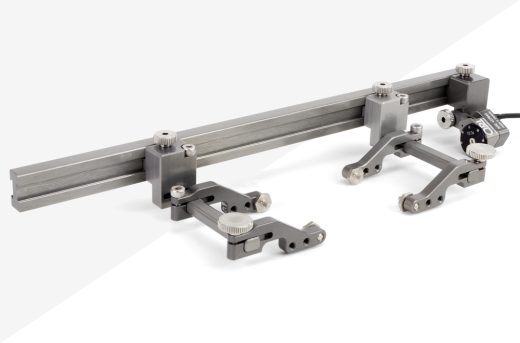

ODI - ультразвуковой сканер с ручным управлением и возможностью работать с двумя датчиками TOFD. Предназначен для быстрого и простого контроля сварных швов, не требующего дополнительных инструментов. Ручное управление ODI II обеспечивает маневренность, а подпружиненный энкодер поддерживает постоянный контакт с энкодером.
ODI - ультразвуковой сканер с ручным управлением и возможностью работать с двумя датчиками TOFD. Предназначен для быстрого и простого контроля сварных швов, не требующего дополнительных инструментов. Ручное управление ODI II обеспечивает маневренность, а подпружиненный энкодер поддерживает постоянный контакт с энкодером.
Быстрое сканирование в сложных погодных условиях и надежный точный результат.
Преимущества ODI II
Для двух ПЭП • Вмещает два датчика TOFD для сканирования сварных швов. ODI II может также использоваться для выполнения сканирования одним датчиком, когда это необходимо.
Простота использования
• Простое крепление ПЭП / призмы без инструментов
Универсальный
• Ручное управление предоставляет уникальные возможности сканирования. Осмотр с ограниченным доступом возможен из-за небольшого размера и маневренности устройства.
Энкодер
• Прецизионный мини-энкодер можно разместить вдоль планки рамы, в то время как действие пружины поддерживает постоянный контакт колеса.
Характеристики
| Рабочая температура |
от -20°C (-4°F) до 50°C (122°F) |
| Защита |
Пыле-, водо-непроницаемый (погружной) |
|
Вес |
0,36 кг |
| Поверхность для контроля | Черные и цветные металлы |
| Размеры |
Высота: 4,3 см Высота: 4,3 см Глубина:8,7 см |
|
Максимальная ширина зажима |
45 мм |
| Диаметр колеса энкодера | 20.6 мм |
| Разрешение энкодера |
16,00 имп/мм |
|
Диаметр колеса энкодера ODI II |
20,6 мм |
|
Длина кабеля энкодера |
5 м |
| Гарантия |
3 года |
Дополнительно:
Доступны дополнительные размеры зажимного рычага.
Возможна нестандартная длина шлангокабеля.
Измерение не включает кабели.
Вес не включает кабели.

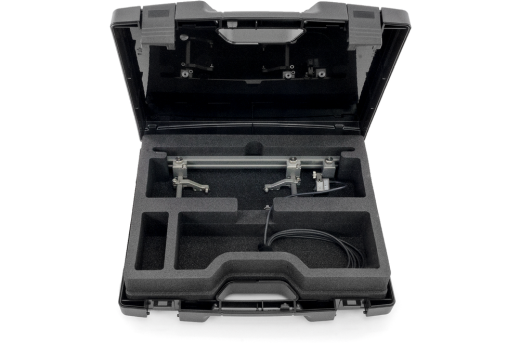

Приблизительный вес стандартного комплекта поставки.
Технические характеристики могут быть изменены.
