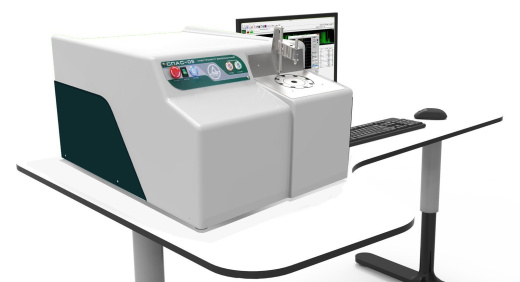

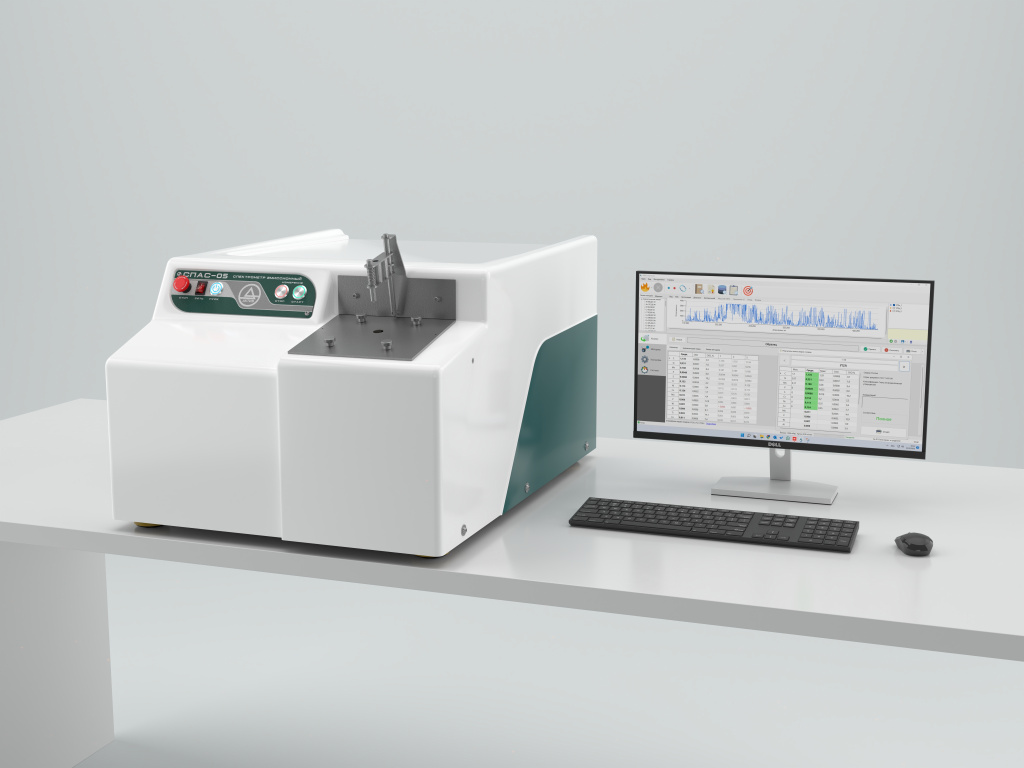

СПАС-05 является оптимальным решением для заказчиков, которым нужны быстрота анализа, высокие технические характеристики, надежность и высокая точность результатов определения полного элементного состава металлопродукции при минимальных затратах на покупку, внедрение и эксплуатацию прибора.
СПАС-05 является оптимальным решением для заказчиков, которым нужны быстрота анализа, высокие технические характеристики, надежность и высокая точность результатов определения полного элементного состава металлопродукции при минимальных затратах на покупку, внедрение и эксплуатацию прибора.
Область применения:
- заводские аналитические лаборатории металлургических и машиностроительных предприятий;
- экспресс-анализ сплавов по ходу плавки в цехах;
- идентификация марки сплава на складах;
- научно-исследовательские и образовательные учреждения
Аналитические возможности
СПАС-05 определяет состав любых типов сплавов — как черных (все стали и чугуны), так и цветных сплавов на любой основе (Al, Cu, Zn, Ni, Ti, Mg, Co и т.д.).
Точность измерений, проведенных на СПАС-05, превышает требования существующих ГОСТов (Российских стандартов средств измерений).
Эти испытания подтверждают высокие метрологические качества спектрометров СПАС-05 и ставят их на один уровень с мировыми лидерами.Каждый спектрометр СПАС-05 проходит независимую государственную первичную поверку во ВНИИ метрологии им. Д.И. Менделеева в России и в РУП "БелГим" в Республике Беларус
Технические характеристики основных узлов:
Корпус
Новый дизайн корпуса и используемый композитный материал с низким коэффициентом теплопроводности обеспечивают:
- великолепную помехозащищенность повышенную устойчивость к температурным колебаниям;
- защиту от воздействий окружающей среды;
- легкую доступность к конструкции при техническом обслуживании.
Оптический блок
Вакуумное исполнение:- позволяет получить лучшие метрологические характеристики среди спектрометров, построенных с использованием ПЗС-линеек;
- уменьшает зависимость от колебаний температуры окружающей среды.
Новая конструкция полихроматора:
- более прочная и стабильная: устойчива к вибрациям и транспортировке
- позволяет максимально точно настроить ключевые спектральные линии элементов
- допускает перенастройку в случае существенных изменений аналитических задач
Искровой штатив
Новая конструкция обеспечивает:- легкую и быструю установку образца
- быстрый съем крышки искрового столика для обслуживания области электрода;
- замену защитного стекла за 30 секунд, легкий доступ к линзе.
Программное обеспечение

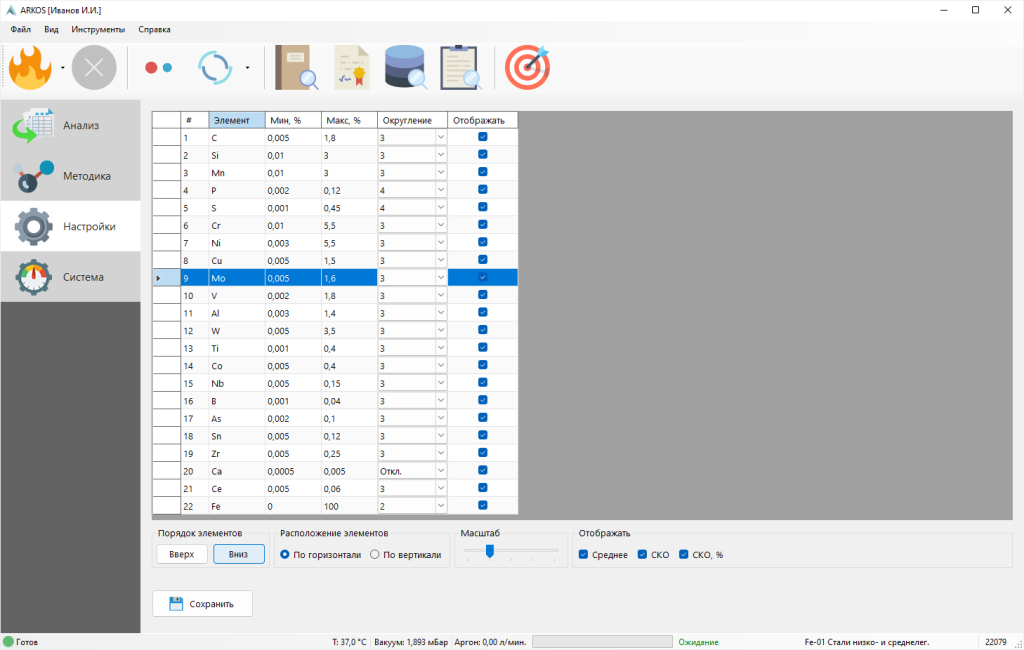

ПО СПАС-05 адаптировано под операционную систему Microsoft Windows и обладает широким набором функций:
- управление газо-вакуумной системой;
- графическое отображение спектра с возможностью идентификации спектральных линий;
- экспорт результатов анализа в MS Word и OpenOffice;
- расчет концентраций в % и ppm;

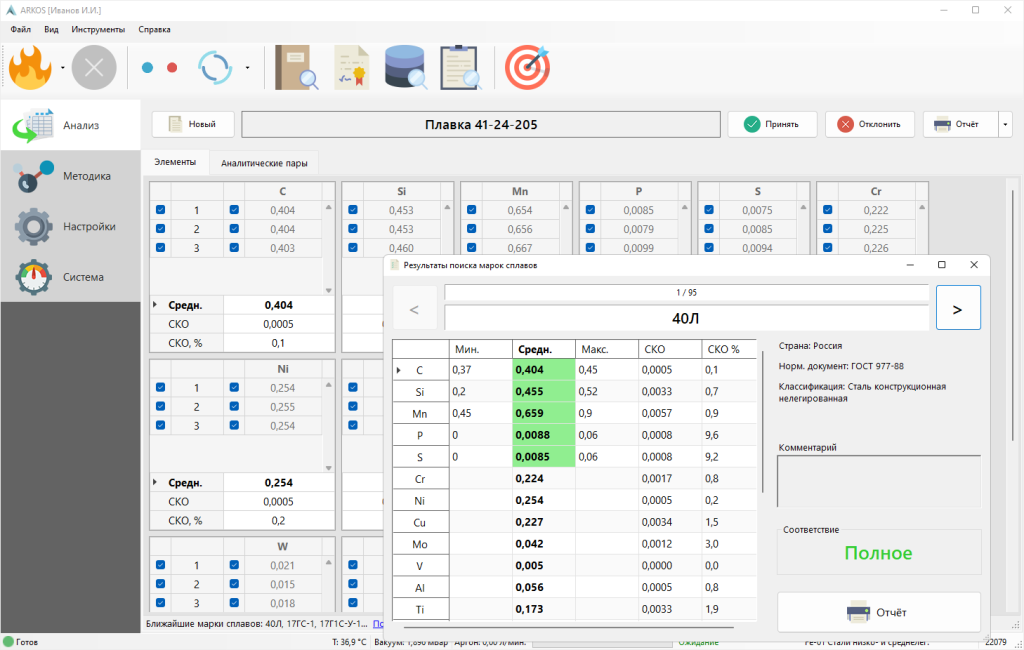

- марочник сплавов с возможностью добавления собственных марок;

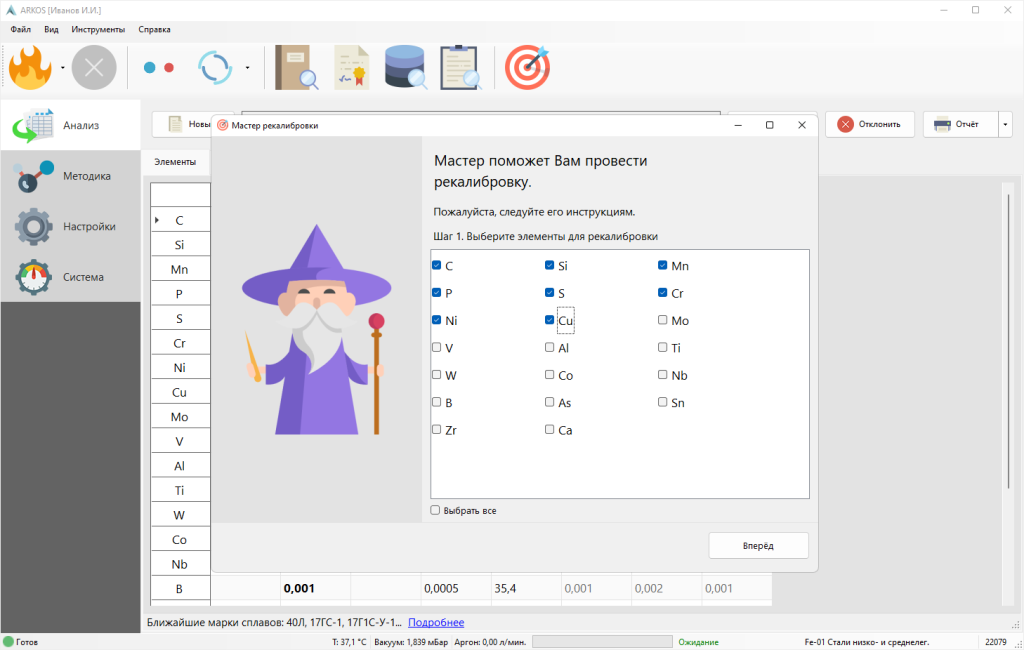

- одноточечная и двухточечная рекалибровка;
- индикатор процесса анализа;
- возможность проведения качественного анализа, если на спектрометре не установлена соответствующая методика;
- защита от несанкционированного доступа к заводским калибровка (режим работы «Лаборант») с возможностью
- проведения таких работ под контролем представителя завода-изготовителя (режим «Инженер»);
- возможность создания собственных аналитических методик.
Искровой генератор
Новый источник возбуждения спектра позволяет выбрать конфигурацию оптимальную для поставленной аналитической задачи.
Различные режимы и их комбинация — высокоэнергетическое обыскривание, искровые режимы с различными параметрами, включая квазидуговой, - позволяют решать аналитические задачи широкого спектра.
Проверенный прибор мирового уровня
СПАС-05 является пятым поколением спектрометров серии СПАС, выпускаемой с 2007 года. Более 200 приборов этой серии работают в 7 странах мира. В спектрометре СПАС-05 учтен десятилетний опыт производства и использования одного из самых популярных и востребованных спектрометров СПАС-02 и других модификаций.
Новизна
Производитель постоянно работают над улучшением основных узлов спектрометра, используя передовые достижения мировой науки и техники, с целью повышения надежности, потребительских свойств и эргономики, возможности расширения основных заявленных метрологических характеристик.
Спектрометр СПАС-05 (изготовитель – ООО "Актив", г. Санкт-Петербург, Россия) зарегистрирован в Государственном реестре средств измерений под номером РБ 03 11 6944 19 и допущен к применению в Республике Беларусь с 31 января 2019 г
В спектрометре сохранено все лучшее от предыдущих моделей. При этом в спектрометре «СПАС-05» реализован следующий ряд новых прогрессивных технологий:
- система «чистая оптика», автоматически управляющая уровнем вакуума и контролирующая состав остаточной среды оптического блока с целью предотвращения загрязнения оптических элементов;
- возможность корректировать заводские аналитические настройки в процессе эксплуатации,
- легкая смена защитного стекла, быстрое снятие-установка верхней крышки искрового столика (без использования инструмента).
- сокращение работы вакуумного насоса до 20 раз по отношению к общему времени работы спектрометра (увеличивается ресурс насоса, понижается температура, уменьшается вероятность образования масляного тумана).
комбинированная термостабилизация оптического блока, включающая изолирующий наружный корпус из композитного материала и активную систему термостабилизации внутри полихроматора;
Пример точности анализа образца из низколегированной стали:
| Элемент | Масс. доля (пасп.), % | Погрешность (пасп.), % | Измеренное значение, % | Разница, % |
|---|---|---|---|---|
| C | 0.088 | 0.001 | 0.0902 | 0.0022 |
| Si | 0.135 | 0.004 | 0.1344 | 0.0006 |
| Mn | 0.177 | 0.002 | 0.1713 | 0.0057 |
| P | 0.0067 | 0.0004 | 0.0061 | 0.0006 |
| S | 0.0055 | 0.0006 | 0.0049 | 0.0006 |
| Cr | 1.51 | 0.01 | 1.507 | 0.003 |
| Ni | 1.87 | 0.01 | 1.851 | 0.019 |
| Cu | 0.49 | 0.003 | 0.4811 | 0.0089 |
| Mo | 0.049 | 0.001 | 0.0518 | 0.0028 |
| W | 0.43 | 0.01 | 0.4262 | 0.0038 |
| Ti | 0.027 | 0.002 | 0.024 | 0.003 |
| V | 0.121 | 0.002 | 0.123 | 0.002 |
| Al | 0.47 | 0.02 | 0.458 | 0.012 |
Пример точности анализа образца из низколегированного чугуна
| Элемент | Масс. доля (пасп.), % | Погрешность (пасп.), % | Измеренное значение, % | Разница, % |
|---|---|---|---|---|
| C | 2.94 | 0.02 | 2.904 | 0.036 |
| Si | 1.5 | 0.01 | 1.501 | 0.001 |
| Mn | 0.454 | 0.004 | 0.446 | 0.008 |
| P | 0.232 | 0.004 | 0.223 | 0.009 |
| S | 0.036 | 0.01 | 0.04 | 0.004 |
| Cr | 0.476 | 0.004 | 0.4725 | 0.0035 |
| Ni | 0.542 | 0.004 | 0.529 | 0.013 |
| Cu | 0.7 | 0.01 | 0.68 | 0.02 |
| Mo | 0.406 | 0.005 | 0.401 | 0.005 |
| Ti | 0.027 | 0.001 | 0.028 | 0.001 |
| V | 0.086 | 0.001 | 0.0847 | 0.0013 |
Пример точности анализа образца из высоколегированной нержавеющей стали
| Элемент | Масс. доля (пасп.), % | Погрешность (пасп.), % | Измеренное значение, % | Разница, % |
|---|---|---|---|---|
| C | 0.038 | 0.001 | 0.0367 | 0.0013 |
| Si | 0.65 | 0.01 | 0.638 | 0.012 |
| Mn | 2.05 | 0.02 | 2 | 0.05 |
| P | 0.0132 | 0.0005 | 0.0117 | 0.0015 |
| S | 0.017 | 0.0007 | 0.0186 | 0.0016 |
| Cr | 15.01 | 0.07 | 15.18 | 0.17 |
| Ni | 12.04 | 0.05 | 11.88 | 0.16 |
| Cu | 0.045 | 0.001 | 0.0437 | 0.0013 |
| Mo | 0.141 | 0.004 | 0.137 | 0.004 |
| W | 0.05 | 0.001 | 0.053 | 0.003 |
| Ti | 0.26 | 0.01 | 0.271 | 0.0011 |
| V | 0.128 | 0.006 | 0.132 | 0.004 |
| Al | 0.01 | 0.003 | 0.0118 | 0.0018 |
