Ультразвуковой дефектоскоп на фазированных решетках - QuartZ, является ответом на сложные и высокоскоростные проверки и оптимально разработан для рынков нефти и газа, производства и транспорта. QuartZ обеспечивает превосходный баланс между скоростью, мощностью и гибкостью для самых сложных условий контроля и приложений.
Ультразвуковой дефектоскоп на фазированных решетках - QuartZ, является ответом на сложные и высокоскоростные проверки и оптимально разработан для рынков нефти и газа, производства и транспорта. QuartZ обеспечивает превосходный баланс между скоростью, мощностью и гибкостью для самых сложных условий контроля и приложений.
QuartZ идеально подходит для контроля труб, пластин или поковок, композитных материалов, а также железнодорожных колес, рельсов и осей. В сочетании с легендарной мощностью программного обеспечения UltraVision и гибкостью комплекта разработки программного обеспечения (SDK) QuartZ является идеальным выбором для создания индивидуальных решений для контроля.
Удовлетворение ваших конкретных задач сегодня и в будущем
Управление UltraVision 3®: используйте всю мощь QuartZ. Предлагая трехмерную рабочую среду, UltraVision обеспечивает полный процесс контроля в одном и том же программном пакете, от проектирования контроля до расширенного анализа и составления отчетов.
Масштабируемость: до 10 устройств QuartZ, параллельно управляемых одним и тем же UltraVision.
Простая интеграция: несколько блоков QuartZ можно синхронизировать с помощью простого кабеля. Переход от настольной конфигурации к 480-миллиметровой (19-дюймовой) стойке так же прост, как добавление прилагаемых монтажных кронштейнов.
Сделано жестким для суровых условий: QuartZ может быть установлен близко к датчикам, что уменьшает длину кабеля. Нет необходимости в кондиционировании воздуха, что снижает сложность проекта и затраты на установку.
Повышение производительности инспекции
● Возможность параллельного срабатывания: QuartZ поддерживает конфигурации 32:128 или 2×16:64 для двух одновременных апертур на одном или двух датчиках.
● Встроенный разветвитель датчиков: подключение двух датчиков с фазированной решеткой без каких-либо дополнительных принадлежностей.
● Каналы с фазированной решеткой высокой мощности: QuartZ включает в себя настоящий генератор импульсов на 100 В для каналов с фазированной решеткой, что идеально подходит для контроля очень толстых или труднопроницаемых материалов.
● Два мощных обычных канала УЗ: для полной конфигурации контроля с двумя датчиками ФАР и двумя датчиками УЗ требуется только один простой прибор.
● Высокая пропускная способность: QuartZ может обеспечить пропускную способность до 30 МБ/с, что очень важно для ресурсоемких приложений.
● Автоматическое обнаружение датчика: при использовании зондов Zetec QuartZ автоматически определяет зонд(ы) и соединение, чтобы убедиться, что вы используете правильный зонд, и упростить отслеживание процесса отчетности.
●Поддержка обратимости времени: осмотр различных поверхностей из композиционных материалов с изменяющейся геометрией, простой контроль и измерения следуя механике или предварительно зная точную форму детали.
Отрасли
Производство металла
Производство металла требует предоставления высококачественных деталей для очень широкого спектра применений. Минимизация времени цикла имеет решающее значение для оптимизации производительности. QuartZ предлагает правильные инструменты и масштабируемость для большинства приложений.
Трубы, поковки и металлические листы

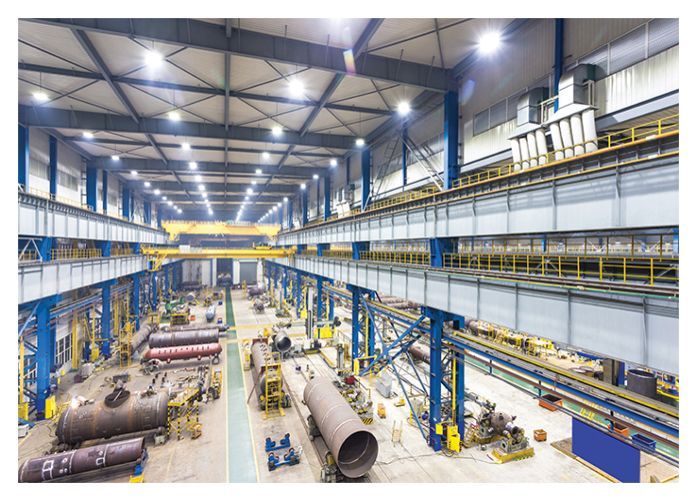

QuartZ позволяет создать правильное решение для контроля труб, листов или поковок. Встроенные и автономные приложения идеально подходят для QuartZ, позволяя при необходимости легко создавать сложную конфигурацию проверки.
Аэрокосмическая промышленность
Все более широкое использование композитных деталей со сложной и переменной геометрией создает проблемы при контроле. Обращение времени — это адаптивный метод, работающий в реальном времени и не требующий знания подробных профилей компонентов. QuartZ и обращение времени вместе упрощают процесс контроля сложных композитных деталей для быстрого и надежного контроля PAUT без необходимости сложной механики поверхности или предварительных знаний о точной форме детали.
Транспорт

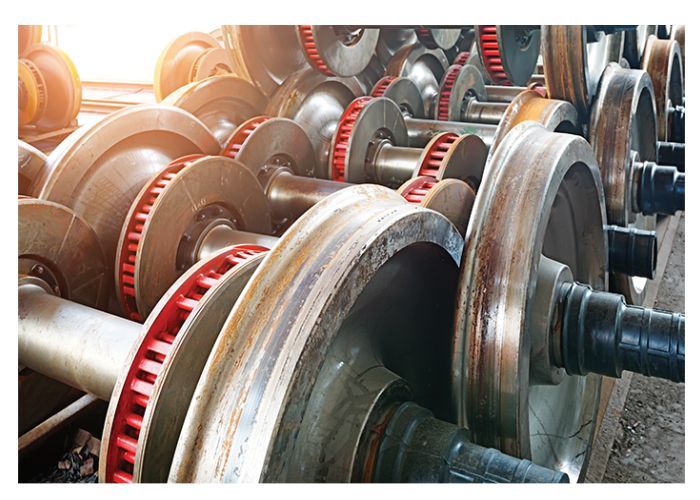

Транспортная отрасль особенно обеспокоена безопасностью. Колеса поездов, оси и рельсы необходимо проверять на производстве и через регулярные промежутки времени. QuartZ предоставляет инструменты для создания правильных решений.
Технические характеристики:
Параметры | Значение |
Размеры (Ш × В × Г) | 490 × 420 × 90 мм (19,3 × 16,5 × 3,5 дюйма) |
Масса | 8,34 кг (18 фунтов) |
Воздухозаборник | Нет |
Напряжение | 120 В переменного тока или 240 В переменного тока |
Частота | 50 Гц или 60 Гц |
Максимальная мощность | 75 ВА |
Фазированная решетка
Параметры | Значение |
Каналы с фазированной решеткой |
32:128 |
Режимы PA |
До 32 последовательных элементов. До двух апертур из 16 последовательных элементов |
Разъем фазированной решетки |
2 разъема ZPAC (специальный ZIF с защелкой). Позволяет подключить 2 зонда без разветвителя. Автоматическое распознавание датчиков (с датчиками Zetec). |
Каналы UT |
2 канала (в конфигурациях Pulse/Echo или Pitch/Catch |
Параметры | Значение |
Длина А-скана | До 16 384 баллов |
Максимальное количество фокальных законов | 1024 |
Усреднение в реальном времени | 1, 2, 4, 8 и 16 |
Сжатие | 1, 2, 4, 8 и 16 |
Параллельная | 2 луча |
Максимальное количество образцов | 16384 |
Измерительный строб | 4 гейта + 1 гейт синхронизации |
Скорость передачи данных | До 30 МБ/с |
Максимальная память данных | 20 ГБ |
Частота оцифровки | 25 МГц, 50 МГц или 100 МГц |
Амплитудное разрешение суммарных данных | 16 бит |
Диапазон настройки усиления PA |
70 дБ (аналоговый) + 30 дБ (цифровой) |
Диапазон настройки усиления UT | 70 дБ (аналоговый) + 24 дБ (цифровой) |
Простота монтажа и простота подключения кабелей делают QuartZ идеальным строительным блоком для любого интеграционного проекта. Сигналы энкодера принимаются одним блоком и передаются другим в мультиинструментальной конфигурации. Разъемы военного класса обеспечивают качество и надежность сигнала практически в любой среде.
