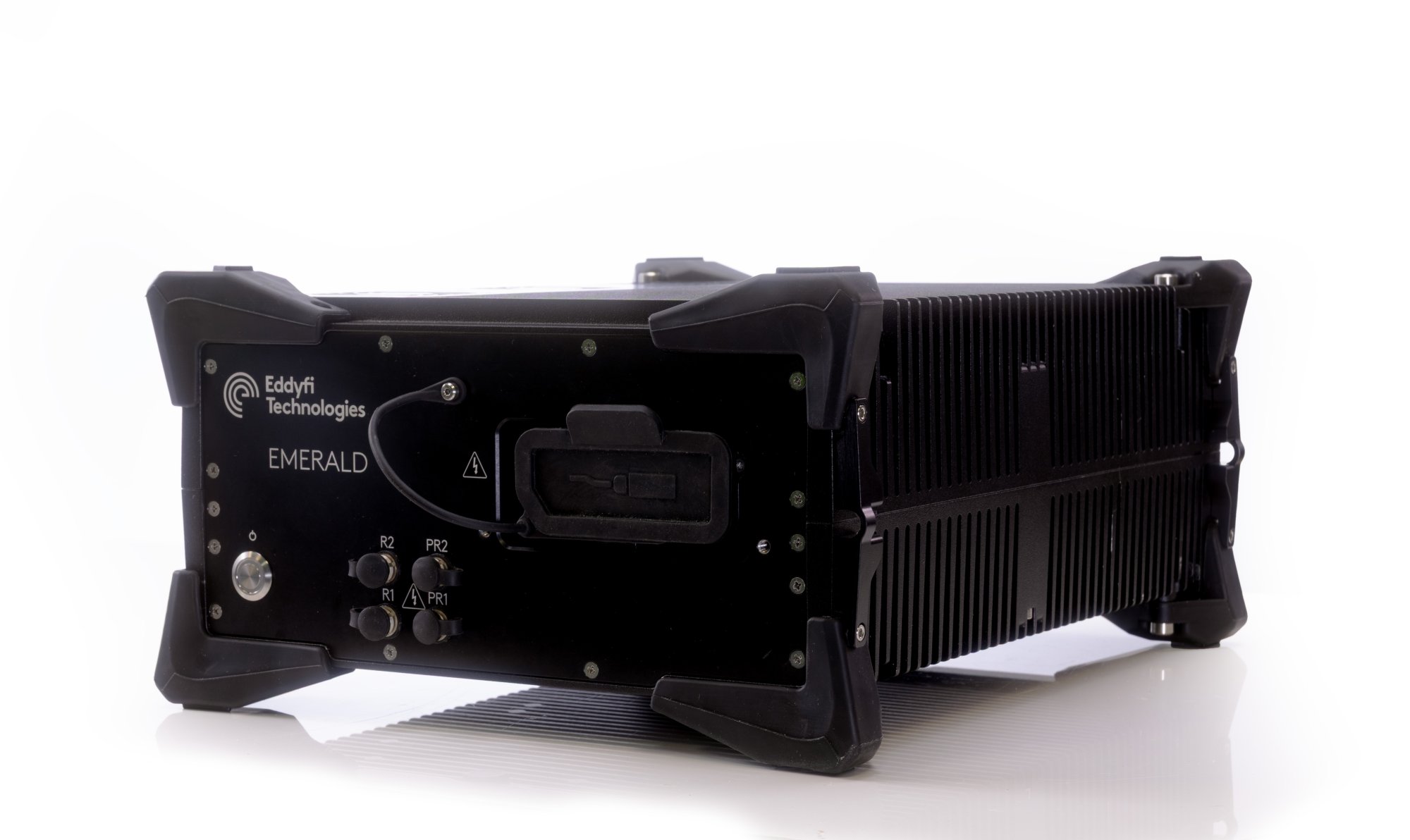

Emerald — это компактная ультразвуковая система с фазированной решеткой, обеспечивающая исключительную производительность. Он предназначен для работы в самых сложных суровых условиях инспекции в нефтегазовой, электроэнергетической, железнодорожной, производственной, тяжелой и аэрокосмической отраслях.
Вся мощь фазированных решеток
Разработанный с использованием лучших в отрасли ультразвуковых испытаний с фазированной решеткой (PAUT), возможностей визуализации методом полной фокусировки (TFM) и дифракции во времени (TOFD), Emerald обеспечивает высокую производительность и интеллектуальные результаты. Обладая исключительным качеством сигнала, он может обеспечить высокое усиление без искажения сигнала.
Благодаря встроенной и автономной обработке нескольких TFM в режиме реального времени в сочетании с функциями сбора данных с полным матричным захватом (FMC) и визуализацией плоской волны (PWI) система с фазированной решеткой Emerald может давать более быстрые и подробные результаты контроля, чем когда-либо прежде.
Интеллектуальные функции
- Полноматричный захват (FMC) до 128 элементов
- Встроенная высокоскоростная мульти-TFM-обработка в режиме реального времени
- 64-канальный код, совместимый с PAUT
- Параллельное включение и обработка каналов PA
- Времяпролетная дифракция
- Многоканальное сохранение необработанных данных в кодировке FMC
- Широкий динамический диапазон усиления аналогового сигнала
Преимущества Emerald
Несколько режимов запуска для более подробной информации: для сбора данных можно использовать FMC или PWI.
Встроенная обработка нескольких TFM в режиме реального времени для более быстрых результатов. Обладая встроенной возможностью обработки до 1 миллиона точек на кадр TFM и до восьми одновременных реконструкций TFM, Emerald предлагает самые универсальные и мощные возможности визуализации TFM в своем классе. Встроенная обработка обеспечивает более быструю и эффективную реконструкцию TFM. Сохраняйте данные на внешнем устройстве для последующей автономной реконструкции.
Сохранение многоканальных необработанных FMC-кодированных данных: запись данных до 128-элементных апертур и двух 64-элементных датчиков DMA (двойной матричный массив).
Усовершенствованные методы фокусировки. Полная фокусировка по секторам (STF) сочетает в себе преимущества принятого в отрасли представления представления по секторам с возможностями фокусировки TFM. Оперативные данные FMC или PWI реконструируются, создавая секторную развертку со всеми углами, сфокусированными в каждой точке вдоль звукового пути. Суммированные сигналы А-скана доступны для каждого угла, аналогично PAUT.
Превосходное качество сигнала: благодаря двухкаскадным схемам аналогового усиления и оцифровке с 16-битным разрешением Emerald обеспечивает высокое усиление без искажения сигнала.
Быстрая пропускная способность промышленного класса: Emerald использует высокоскоростное соединение Ethernet со скоростью пять гигабит в секунду для передачи данных по кабелям длиной до 100 метров (300 футов).
Компактный, прочный и масштабируемый: благодаря корпусу со степенью защиты IP65 Emerald может работать практически в любой промышленной среде без внешней защиты. Несколько приборов, подключенных параллельно к одному и тому же сеансу UltraVision, предлагают почти безграничные возможности для сложных конфигураций контроля.
Биполярные импульсы: проникают сквозь толстые компоненты; биполярные генераторы могут излучать до 40% больше акустической энергии при тех же настройках усиления.
Два выделенных канала УЗ: до восьми дополнительных обычных каналов или четырех пар TOFD с модулем разветвителя пробников.
Управляется проверенным в промышленности программным обеспечением UltraVision
UltraVision — это полный пакет контроля PAUT и FMC/TFM, который управляет всем процессом контроля, включая конструкцию зонда (моделирование акустического луча), разработку и проверку методов контроля, высокоскоростной сбор данных, расширенный анализ данных и комплексную отчетность.
При работе с данными FMC и PWI UltraVision предлагает наиболее полный набор алгоритмов реконструкции. Emerald обеспечивает доступ к расширенной лицензии UltraVision при подключении к компьютеру с UltraVision.
Интеграция и масштабируемость стали проще
Благодаря высокой пропускной способности контрольных данных и упрощенной интеграции Emerald создан для самых сложных промышленных приложений.
Управление вводом-выводом Emerald разработано для упрощения его интеграции в конфигурации с несколькими приборами. Энкодер и критически важные сигналы ввода-вывода могут быть последовательно подключены между приборами для упрощения требований к кабелям (нет необходимости в разветвителях энкодера). Каждое устройство Emerald может поддерживать до трех энкодеров, 12 входных и девять выходных сигналов.
В то время как каждый прибор может запускать две параллельные апертуры до 32 элементов на любом количестве датчиков PAUT, один сеанс UltraVision может одновременно подключать несколько устройств Emerald, что делает Emerald и UltraVision идеальным пакетом решений для сложных требований высокоскоростной проверки с использованием нескольких датчиков.
Дополнительный разделитель зонда для дополнительной гибкости
С помощью специального модуля разветвителя датчиков Emerald может одновременно подключать два 64-элементных датчика. Модуль разветвителя пробников также обеспечивает доступ к восьми дополнительным традиционным каналам УЗК. Он доступен с разъемами IPEX и ZPAC.
Благодаря высокой пропускной способности данных контроля, интеллектуальным функциям и упрощенной интеграции система с фазированной решеткой Emerald может обеспечить беспрецедентную производительность контроля.
Технические характеристики:
| Параметры | Значение |
| Размеры (Ш × В × Г) | 294 × 162 × 373 мм (11,5 × 6,4 × 14,7 дюйма) |
| Воздухозаборник | Нет |
| Напряжение | от 100 до 240 В переменного тока |
| Частота | 50 или 60 Гц |
| Калибровка прибора | Соответствует ИСО 18563-1 / ИСО 22232-1 |
| IP-рейтинг | Разработан для IP65 |
| Диапазон рабочих температур | от -10C до 45C (от 14F до 113F) |
| Диапазон температур хранения | от -40°C до 70°C (от -40°F до 158°F) |
| Конфигурация канала | 64/128 PR |
| Максимальное приложенное напряжение (нагрузка 50 Ом) | PA: 150Vpp (биполярный) / 75V (униполярный) UT: 200V |
| Максимальная частота повторения импульсов | ≤ 30 кГц |
| Законы максимального фокуса | 2048 |
| Режимы | FMC, PWI, разреженные |
| Размер кадра TFM (на борту) | 1 млн баллов |
| Размер кадра TFM (офлайн) | Неограниченный |
| Одновременные каналы FMC |
2 |
| Частота оцифровки | 100 МГц |
| Параллельная обработка каналов PA | До 2 каналов |
| Усиление | До 124 дБ (шаг 0,1 дБ), 76 дБ аналоговый / 48 дБ цифровой |
| Возможность передачи данных | Ethernet 5 Гбит/с |
| УЗ разъемы | 4 x LEMO 00 (8 дополнительных LEMO 00 с модулем разветвителя) |
| Измерительный строб | 6 + 1 синхронизирующий вентиль (пик, пересечение, автопересечение, самонаведение) |
Независимо от того, являетесь ли вы опытным профессионалом или новичком в мире поиска дефектов с помощью ультразвукового контроля (УЗК), программное обеспечение UltraVision® поможет революционизировать ваши процессы контроля и вывести ваши возможности УЗК на неизведанные территории.
