Климатическая камера способна точно имитировать широкий спектр сложных природных условий и подходит для испытаний на надежность промышленных изделий. Соответствуют стандартным требованиям GB5170.2.3.5.6-95 к оборудованию для испытаний на воздействие окружающей среды и методам испытаний основных параметров электрических и электронных изделий в условиях влажности, низкой температуры, высокой температуры и постоянного тепла.

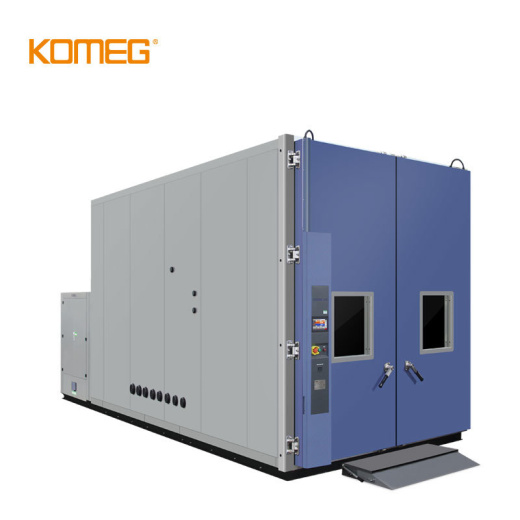

Климатическая камера KMH-17SF1WO
Климатическая камера для испытаний в экстремальных условиях
Климатическая камера KMH-17SF1WO — это профессиональное оборудование для испытаний на воздействие окружающей среды, способное точно имитировать широкий спектр сложных природных условий. Камера предназначена для испытаний на надежность промышленных изделий, электронных компонентов и материалов в контролируемых условиях температуры и влажности.
Камера соответствует стандартным требованиям GB5170.2.3.5.6-95 к оборудованию для испытаний на воздействие окружающей среды и методам испытаний основных параметров электрических и электронных изделий в условиях влажности, низкой температуры, высокой температуры и постоянного тепла.
Ключевые особенности:
- Широкий диапазон температур: от -70°C до +100°C
- Контроль влажности: от 20% до 98% относительной влажности
- Большой объем рабочей камеры: 17 м³
- Соответствие международным стандартам испытаний
- Многоуровневая система защиты от перегрева
- Энергоэффективная система ПИД-регулирования
Области применения
Климатическая камера KMH-17SF1WO предназначена для широкого спектра применений в различных отраслях промышленности, включая испытания и хранение различных типов образцов:
Испытания и хранение легковоспламеняющихся веществ
Безопасное тестирование и хранение проб легковоспламеняющихся, взрывоопасных и летучих веществ в контролируемых условиях.
Коррозионно-активные материалы
Испытания и хранение образцов коррозионно-активных веществ с контролем температуры и влажности для оценки коррозионной стойкости.
Биологические образцы
Тестирование или хранение биологических образцов в стабильных климатических условиях для исследований и разработок.
Электронные компоненты
Испытание и хранение образцов источников сильного электромагнитного излучения и электронных компонентов.
Требования к эксплуатации
Для обеспечения реалистичных и эффективных испытаний, а также для продления срока службы оборудования, климатическую камеру следует использовать в соответствии со следующими принципами:
Основные требования к загрузке:
- Общая масса груза: не более 80 кг на кубический метр объема студии
- Объем груза: не более 1/5 объема рабочей камеры
- Площадь груза: в любом сечении, перпендикулярном преобладающему направлению ветра, сумма площадей груза должна составлять не более 1/3 площади поперечного сечения рабочей камеры
- Доступ воздуха: постоянный доступ к воздуху (не блокируйте поток воздуха, когда загружены образцы)
Технические характеристики
В таблице представлены полные технические характеристики климатической камеры KMH-17SF1WO, включая габаритные размеры, диапазоны температур и влажности, а также соответствие стандартам.
| Параметр | Характеристика | Примечания |
|---|---|---|
| Модель | KMH-17SF1WO | Базовая конфигурация |
| Объем (м³) | 17 куб. м | Рабочий объем камеры |
| Внутренние размеры | В2300×Ш2600×Г2800 мм | Высота × Ширина × Глубина |
| Внешние размеры | В2600×Ш3000×Г4600 мм | С учетом изоляции и оборудования |
| Температурный диапазон | -70°C ~ +100°C | Рабочий диапазон |
| Диапазон влажности | 20% ~ 98% относительной влажности | При температуре 10-70°C (влажность обеспечивает 4 кВт нагрева) |
| Температура окружающей среды | +5°C ~ +35°C | Рекомендуемая для установки |
| Скорость потока воздуха | ≤ 0,5 м/с | Средняя скорость воздуха в камере |
| Изоляционный материал | Жесткий пенополиуретан | Высокая эффективность теплоизоляции |
| Внешний материал | Запеченная окраска из стали или нержавеющей стали (SUS304) | По выбору заказчика |
| Размер двери | Одинарное крыло: Ш800×В1800 мм; Двойное крыло: Ш1600×В1800 мм | Двустворчатые распашные двери со смотровыми окнами |
Ключевые особенности климатической камеры:
- Способ охлаждения оборудования: с водяным охлаждением
- Сбалансированная система контроля температуры и влажности
- Регулировка и управление: регулирование температуры принудительной конвекции
- Независимое ПИД-регулирование холодного и горячего
- Нагрев и охлаждение могут непрерывно регулироваться для избежания потерь энергии
- 6 устойчивых к высоким и низким температурам светильников в камере
Система безопасности и защиты
Важно: Опасности перегрева
Различные потери, вызванные перегревом, могут привести к серьезным последствиям:
- Повреждение образцов и оборудования
- Возникновение пожара или возгорания оборудования
- Повреждение нагревательных элементов
- Отключение основного источника питания на объекте
Основные причины перегрева:
- Отказ датчика главного контроллера или аномально высокая температура управления
- Неправильная работа персонала (например, установка неправильного значения температуры)
- Неисправность системы охлаждения
- Превышение допустимой нагрузки камеры
Система управления и контроля
Система кондиционирования воздуха
Прямое охлаждение
Панель управления и интерфейс
Конструктивные особенности
Соответствие стандартам
Международные и национальные стандарты:
- GB-2423.1-2008 (IEC68-2-1) — Тест A: Низкотемпературный тест
- GB-2423.2-2008 (IEC68-2-2) — Тест B: Высокотемпературный тест
- GJB360.8-2009 (MIL-STD.202F) — Испытание на долговечность при высоких температурах
- GJBl50.3-2009 (MIL-STD-810D) — Высокотемпературный тест
- GJBl50.4-2009 (MIL-STD-810D) — Низкотемпературный тест
- GB/T 2423.3-2008 (IEC68-2-3) — Испытание Ca: метод испытания постоянным влажным теплом
- GB/T 2423.4-2008 (IEC68-2-30) — Испытание Db: метод испытаний на переменный влажный нагрев
- GJBl50.9-2009 (MIL-STD-810D) — Метод испытания на влажный нагрев
- GB/T 5170.2, GB/T 5170.5 — Стандарты измерения характеристик температуры и влажности
- IEC 60335, IEC 62552, IEC 60350 — Международные стандарты для бытовой техники
Контрольные точки температуры и влажности обеспечивают высокую точность измерений:
- +10°C~+43°C: ±2°C при 45% ~75% относительной влажности
- Нормальная работа: +25°C (±5°C) при 93% (±3%)
- Калибровочные точки: +16°C, +25°C, +32°C (±2°C)
- Широкий диапазон: (-50°C~+70°C) ±2°C (без контроля влажности)
Дополнительная информация
Примечания по использованию
Измерение характеристик производится при комнатной температуре +25°C, без нагрузки. Датчики размещены в воздуховыпускном отверстии для обеспечения точных измерений. Производитель оставляет за собой право изменять спецификации без предварительного уведомления. Доступны индивидуальные размеры и конфигурации по запросу.
Документация и ресурсы
Полный комплект документации включает руководство по эксплуатации, технический паспорт, сертификаты соответствия и рекомендации по техническому обслуживанию. Все документы предоставляются на русском языке.
Гарантийные обязательства
Оборудование поставляется с гарантией 24 месяца с даты ввода в эксплуатацию. Гарантия покрывает все производственные дефекты и неисправности, возникшие при соблюдении условий эксплуатации. Техническая поддержка и сервисное обслуживание доступны в течение всего срока службы оборудования.
