В случае Absolute Arm все заложено в конструкцию. Конструкция предназначена для обеспечения высокой метрологической производительности, поэтому другие производственные процессы могут выполняться планово. Конструкция создана для практического использования, поэтому пользователи могут выполнять измерения практически в любых промышленных условиях. Конструкция измерительного манипулятора очень гибкая, что идеально подходит для решения любых метрологических задач.
И, наконец, ядро продуктов линейки Absolute Arm -- гибкость. Гибкость конфигурации запястья измерительного манипулятора в соответствии с требованиями задачи и для удобства работы оператора. Гибкость смены датчиков и сканеров без простоев и выполнения калибровки. Гибкость в представлении результатов измерений, отображаемых там, где они необходимы. Гибкость производства продукции, представленная 36 различными конфигурациями с градацией по трем типам, семи типоразмерам и трем уровням точности. Гибкость в нахождении правильного решения любых задач по контролю геометрии.
В случае применения Absolute Arm не нужно идти на компромисс, не нужно соглашаться быть вторым. Независимо от того, что, где и как мы хотим измерять, правильный выбор здесь, и он заложен в конструкцию.
Все предусмотрено в конструкци

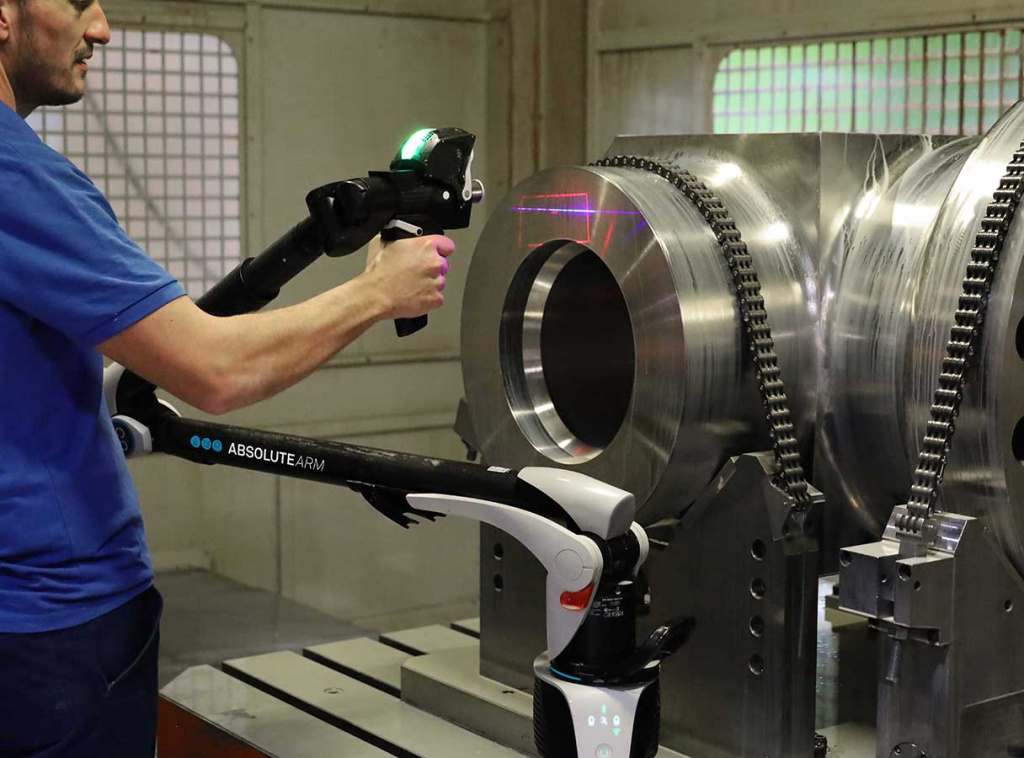

Созданный на платформе передовых технологий, манипулятор Absolute Arm портативный и позволяет проводить высокоточные измерения без особых усилий. Каждая его деталь была спроектирована с учетом практичности, удобства в использовании и стабильности. Являясь результатом более 35-летнего опыта в создании портативных координатоизмерительных машин типа "рука", устройство отражает все наши представления о будущем портативной метрологии, предоставляя пользователям пользоваться давно желанными функциями.
Отличительные особенности:
Энкодеры. Защищенные патентом абсолютные энкодеры в каждой оси изготовлены исключительно для Hexagon; они делают манипулятор Absolute Arm единственным портативным измерительным манипулятором, который полностью исключает необходимость прогрева и делает ненужной калибровку энкодера перед использованием.
Перемещение. Уникальная система противовесов Zero-G Counter Balance и вращающиеся накладки для захвата с низким коэффициентом трения снижают утомляемость оператора.
Измерение. Многофункциональные кнопки управления и удобный OLED-дисплей на запястье прибора переносят управление процессом измерения непосредственно в руки пользователя, в то время как всевозможные щупы и 3D-сканеры позволяют выполнять самые сложные измерения.
Обратная связь. Простое взаимодействие с пользователем даже в труднейших условиях действующего производства благодаря визуальной, акустической и тактильной обратной связи, которые теперь дополнены технологией Bluetooth.
Материалы. Высокотехнологичные плечи и сегменты конструкции из углепластика обеспечивает прочность и температурную стабильность в самых различных условиях окружающей среды.
Безопасность. Приспособления HomeDock и SmartLock позволяют складывать и фиксировать манипулятор между измерениями, обеспечивая повышенную надежность при транспортировке, настройке и смене точки стояния измерительного манипулятора.
Портативность. Действительно беспроводное подключение и батареи, переключаемые в процессе работы обеспечивают еще большую гибкость при перемещении манипулятора по цеху, а также полную передачу данных по Wi-Fi с нашими быстрыми лазерными сканерами и сканерами структурированного света.
Манипулятор Absolute Arm с самого начала создавался с учетом удобства работы с ним. Цель состоит в получении последовательных, надежных и точных результатов, независимо от уровня опыта пользователя.Удобство работы, заложенное в конструкцию
Универсальность, заложенная в конструкцию

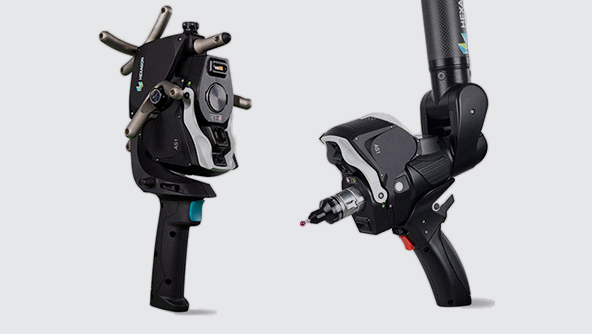

Все манипуляторы Absolute Arm совместимы с множеством щупов, сканеров и дополнительных аксессуаров, что делает их, без сомнения, самыми универсальными и многофункциональными портативными измерительными манипуляторами в мире. Сканируйте с AS1, RS5, RS-SQUARED, HP-L-8.9 or HP-C-V3D Vision Sensor. Измерительная головка с почти сотней различных щупов и наконечников, от изогнутых до удлиненных, от контактных до инфракрасных.

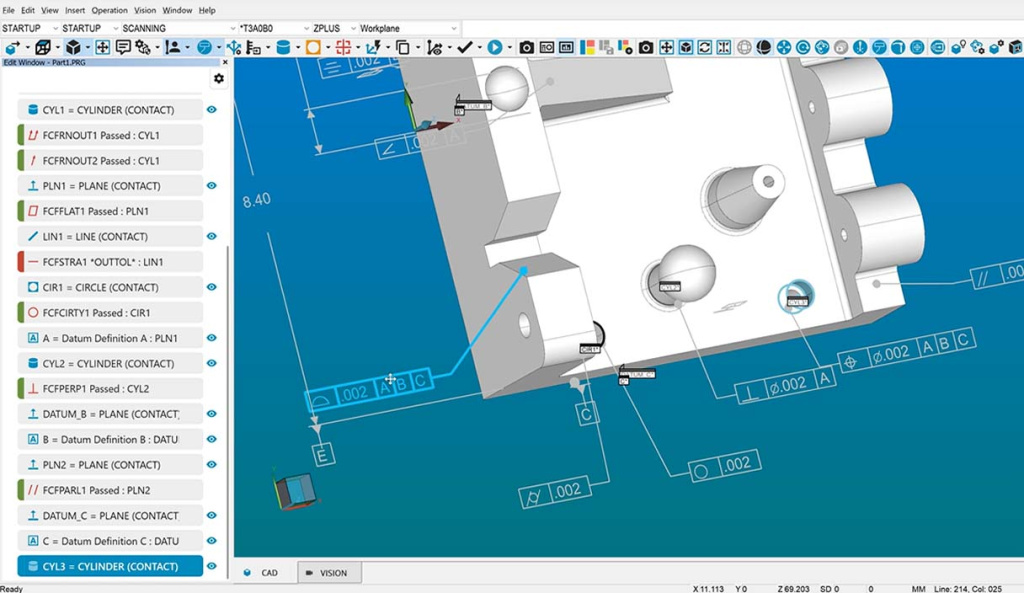

Добавьте такие функции, как работа от батарей и подключение по каналу Wi-Fi с пакетом Control Pack. Выбирайте необходимые стойки, штативы, винты, зажимы или магнитные основания. Используйте прибор в сочетании с любым основным метрологическим программным пакетом из числа представленных на рынке.
Сконструирован со специализацией по контактным измерениям
Absolute Arm также выпускается в виде модели с 6-ю осями. Эти специализированные измерительные системы основываются на хорошо проверенных метрологических технологиях и предназначены для использования там, где лазерное сканирование не играет большой роли. 6-осевой измерительный манипулятор Absolute Arm предлагает тот же набор функций измерения, что и полные 7-осевые модели, обеспечивая при этом повышенную точность измерения в пределах 8 микрон. Он также может быть модернизирован до системы лазерного сканирования начального уровня путем добавления лазерного сканера HP-L-8.9 из ассортимента аксессуаров Absolute Arm.
Подробнее по ссылке.
Самый точный в мире портативный измерительный манипулятор
Сочетающий в своей конструкции высокую точность с малыми размерами, манипулятор Absolute Arm Compact создан для получения оптимальных результатов измерений в стесненных условиях. Благодаря конструкции «все в одном» и уникальной системе балансировочного противовеса, обеспечивающих особое удобство его использования, манипулятор Absolute Arm Compact можно располагать в любом месте, например, для выравнивания деталей внутри обрабатывающего центра.
При этом высокая точность будет обеспечиваться именно там, где она наиболее необходима. Измерительный манипулятор Absolute Arm Compact точно так же как и лазерный сканер HP-L-8.9, полностью совместим с функциями Wi-Fi и управления Control Pack, которые питаются от аккумуляторных батарей. Говоря проще, манипулятор Absolute Arm Compact остается самым прецизионным портативным измерительным манипулятором в мире, дающим погрешность в пределах до 6 микрон. Это невероятное сочетание передовых портативных технологий является идеальным выбором для измерения мелких и средних деталей с абсолютной точностью.
Применение
Absolute Arm Манипуляторы ассортимента Absolute Arm являются единственным решением для выполнения задач измерения в самых различных отраслях промышленности и случаях применения. От контроля качества до обратного проектирования, от производства деталей из листового металла до изготовления компонентов двигателей - для всех этих задач есть Absolute Arm.
Особые случаи применения. Инновационные технические функции и аксессуары, поставляемые с Absolute Arm, поддерживают ряд специальных приложений, обеспечивая существенное повышение производительности в секторах промышленности, где такие улучшения могут достигаться только с помощью специализированных решений.
Трубы и проволока. Манипулятор Absolute Arm предлагает два специализированных решения для измерения труб и проводов, каждое из которых основано на специализированной измерения труб. Манипулятор Absolute Arm с системой TubeShaper использует бесконтактные инфракрасные трубные датчики для быстрого получения данных 3D CAD, с помощью которых можно определить коррекционные данные для гибочного станка. Он позволяет выполнять измерения в процессе изгиба, что повышает точность, а также способен измерять трубы прямоугольного сечения.

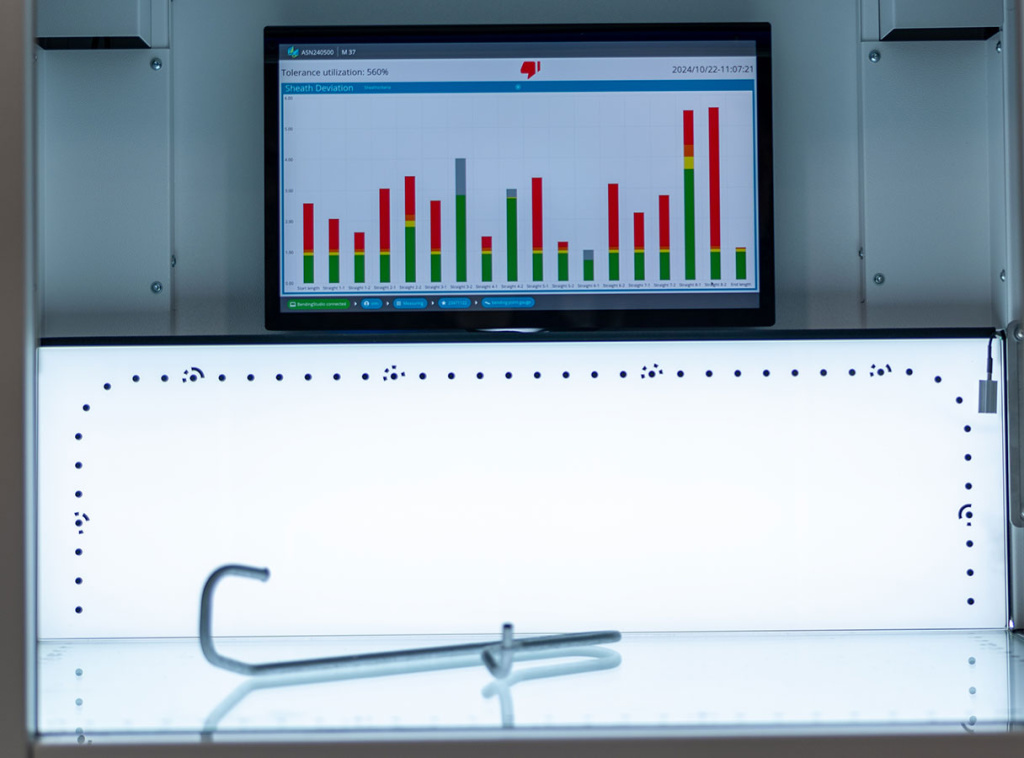

Манипулятор Absolute Arm и система BendingStudio работают в комплекте с лазерным сканером, что позволяет невероятно быстро получать точные данные 3D-измерений даже при измерении труб сложной формы и труб из эластичного материала. Эта современная программная платформа позволяет измерять все характеристики процессов изготовления изделий из труб и проволоки, непрерывно определяя и внося коррекционные данные в гибочный станок. Каждая система предназначена для существенного сокращения времени цикла «изготовление-коррекция» в процессе изготовления гнутых деталей, а также для повышения производительности.
Аддитивное производство. Высокоскоростное сканирование с использованием манипулятора Absolute Arm играет жизненно важную роль в развивающейся области аддитивного производства, позволяя оператору быстро оценить, переработать и исправить получаемые в результате производства компоненты.
Зубчатые передачи. Работая совместно с программной платформой QUINDOS, система измерения Gear Measurement System обеспечивает быстрое и простое 3D-измерение зубчатых передач, что раньше требовало применения сложных метрологических устройств.
Обратное проектирование. Полные данные о детали с субмиллиметровой точностью является ключом для высококачественного обратного проектирования — именно то, что может быть быстро и надежно получено с использованием сканера Absolute Arm.
Композиты. Обладая специальным сканером поверхностей, Vision System 3D работает с манипулятором Absolute Arm и лазерным сканером, обеспечивающим надежный контроль качества заготовок из углеродного волокна.
Сертификация абсолютной точности
Все системы Absolute Arm изготовляются и поставляются в полном соответствии с отслеживаемыми международными сертификатами, дающими пользователю полную уверенность в надежности измерений.
ISO 10360-12. Как правило, сертификация характеристик точности контактных измерений выполняется в соответствии со строгими правилами тестирования по ISO 10360-12 для определения точности измерений портативных измерительных манипуляторов. Это чрезвычайно требовательный и признанный во всем мире стандарт, согласно которому сертифицированные эталонные объекты длины и эталонные сферы измеряются многократно в разных положениях в пределах измерительного объема манипулятора с помощью контактного датчика. Результат этих измерений дает четыре результата точности, которые все вместе представляют общую точность манипулятора при выполнении контактных измерений.
ISO 10360-8. Сертификат точности сканирования согласно стандарту ISO 10360-8, Приложение D, поставляется с каждой сканирующей системой Absolute Arm. Он отображает общую точность манипулятора и сканера вместе взятых. Тест включает в себя измерение сертифицированного сферического эталона из пяти различных положений манипулятора в различных точках по всему измерительному объему. Сертифицированная эталонная сфера поставляется с каждой сканирующей системой Absolute Arm.
ISO 10360-2. Манипулятор Absolute Arm Compact поставляется с дополнительным сертификатом ISO 10360-2. Этот сертификат используется для стационарных КИМ; он определяет погрешность манипулятора в зависимости от переменной ‘L’, где ‘L’ равна длине выполняемого измерения. Более высокое значение L обозначает большее расстояние измерения, поэтому сертифицированная согласно ISO точность возрастает с увеличением L. Это функция полезна для пользователей, которые планируют использовать свой манипулятор Absolute Arm Compact совместно с мостовой, портальной, оптической КИМ или КИМ с горизонтальным манипулятором.
ISO 17025. Каждый манипулятор Absolute Arm изготавливается в производственной среде, сертифицированной по ISO 17025.
Подробнее по ссылке.
Первоклассные продукты, на которые можно положиться
Опирающиеся на исследования и разработки, проводившиеся на протяжении нескольких десятилетий, технологии портативных измерительных манипуляторов от подразделения Manufacturing Intelligence компании Hexagon базируются на длительной истории совершенствования технологических инноваций. Достижение качества, основанные на опыте и постоянно возрастающей производительности -- вот что удерживает Hexagon на передовых позициях и дает возможность поставлять первоклассные решения для самых разных отраслей производства по всему миру. Наряду с гарантией десятилетней работоспособности, владельцы систем портативных измерительных манипуляторов от компании Hexagon получат в качестве стандартной полную 24-месячную заводскую гарантию — гарантию того, что наша технология всегда будет отвечать потребностям наших пользователей.
