Высотомер LH-600F

Стоимость указана без НДС.

Оплата по курсу НБРБ на дату проведения платежа.

Высотомер LH-600F это высококачественный двухмерный высотомер, демонстрирующий идеальное сочетание интуитивного управления, многофункциональности и исключительной точности.

Подробности

Характеристики

Размеры, мм

—

492 x 238 x 996

Страна производства

—

Япония

Гарантия

—

1 год

Все товары бренда Mitutoyo

Mitutoyo LH-600F/FG — Высокоточный двухмерный линейный высотомер

LH-600F/FG — это высококачественный двухмерный высотомер от компании Mitutoyo, демонстрирующий идеальное сочетание интуитивного управления, многофункциональности и исключительной точности. Благодаря передовым технологиям измерения и эргономичному дизайну, этот прибор становится незаменимым инструментом для задач, критичных к прецизионным допускам.

Превосходная точность, интуитивное управление и расширенные возможности 2D-измерений делают LH-600F/FG новым эталоном в мире метрологии и контроля качества.

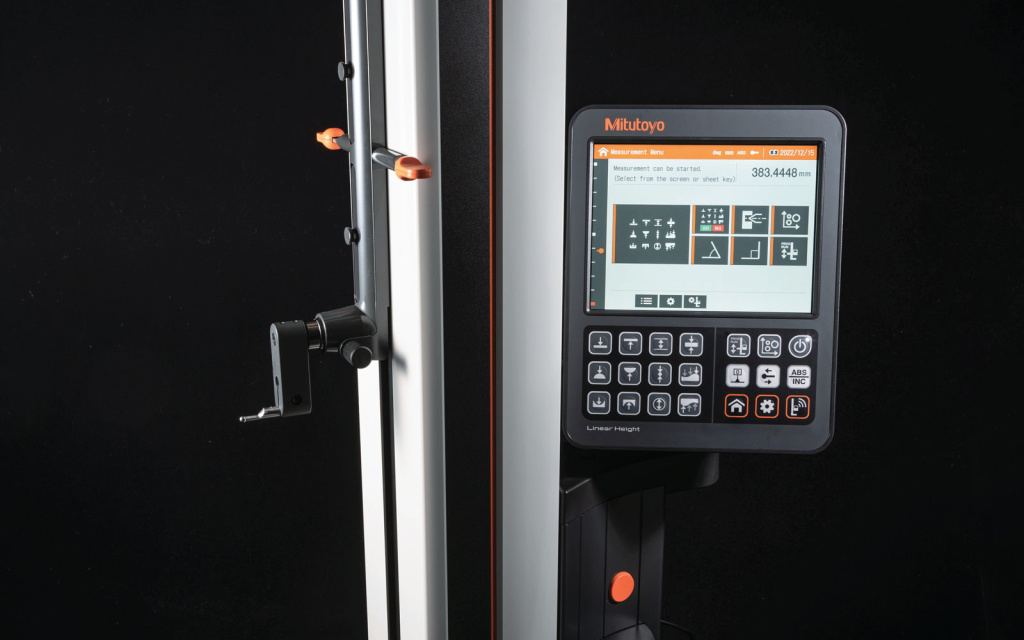

Высотомер Mitutoyo LH-600F/FG с гибридным контроллером управления

Ключевые преимущества

Исключительная точность: ±(1,1 + 0,6L/600) мкм и цифровой шаг до 0,1 мкм (0,0001 мм).
Гибридное управление: сочетание полнофункционального сенсорного экрана и встроенной клавиатуры.
Пневматический привод: плавное перемещение на воздушных подшипниках для максимальной повторяемости.
Расширенные 2D-измерения: возможность измерения углов, окружностей отверстий и перпендикулярности.
Гибкая передача данных: двунаправленный вывод Digimatic S1, USB, беспроводная связь и печать на принтеры.
Визуализация допусков: мгновенное отображение сравнений GO/±NG в реальном времени.
Автономность: независимая работа от аккумулятора до 4 часов.
Бесплатное ПО: программа LH-Communication Tool доступна для загрузки онлайн.

Технологии прецизионных измерений

Высочайшее разрешение и повторяемость: Эталон точности

Прибор обеспечивает разрешение 0,1 мкм и повторяемость (2σ) на уровне 0,4 мкм для плоскостей и 0,9 мкм для отверстий. Это воплощение приверженности Mitutoyo самым высоким стандартам метрологии, позволяющее выявлять микроскопические отклонения в деталях.

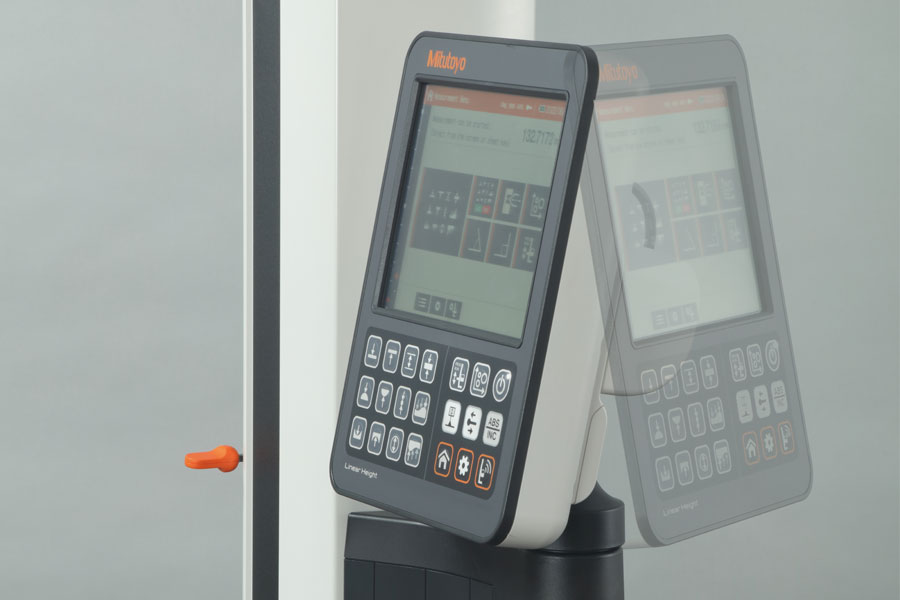

Интуитивный интерфейс и визуализация: 8,4-дюймовый цветной дисплей

Большой сенсорный экран SVGA (800×600) с подсветкой предоставляет пошаговое визуальное руководство по каждому этапу измерения. Экран сохраняет чувствительность даже при работе в защитных перчатках. Поддержка 21 языка (включая русский) обеспечивает глобальную доступность и простоту использования.

Расширенные возможности 2D-измерений: Универсальность в одном инструменте

Благодаря моторизованным возможностям и совместимости со сменными щупами, держателями и удлинителями, LH-600F позволяет выполнять сложные задачи: от измерения глубины отверстий до определения углов и окружностей расположения крепежных отверстий (bolt hole circles).

Функциональные возможности

Пневматический привод и система балансировки

Перемещение измерительной головки осуществляется полностью на воздушных подшипниках, что гарантирует плавность хода и отсутствие механического люфта. Электропривод предлагает 7 ступеней скорости (от 5 до 40 мм/с), а ручная регулировка баланса с помощью вспомогательных грузов обеспечивает идеальную работу при любой конфигурации щупа.

Автоматизация и управление программами

Высотомер поддерживает сохранение до 50 программ обработки деталей. Функция автоматического запуска предварительно изученных программ значительно сокращает время цикла проверки серийных деталей и минимизирует влияние человеческого фактора.

Комплексное управление данными (SPC)

Результаты измерений можно мгновенно распечатать на чековом принтере или цифровом принтере DP-1VA, а также передать на ПК по беспроводной связи, через USB-кабель или сохранить на USB-накопитель. Функция статистического управления процессом (SPC) упрощает сбор и анализ данных.

Программное обеспечение

Встроенное ПО управления измерениями

Интуитивный сенсорный интерфейс с поддержкой 21 языка

Встроенное программное обеспечение высотомера разработано для максимальной простоты использования. Оператор получает пошаговые подсказки на экране, что снижает вероятность ошибок. Система автоматически компенсирует погрешности перпендикулярности (до 5 мкм после компенсации).

Яркая визуализация допусков GO/±NG позволяет мгновенно оценить пригодность детали без необходимости интерпретации сырых числовых данных.

LH-Communication Tool

Специализированное программное обеспечение для ПК, которое доступно для бесплатной загрузки онлайн. Оно позволяет легко настраивать параметры высотомера, управлять передачей данных и интегрировать результаты измерений в общие системы контроля качества предприятия.

Подробнее о программном обеспечении Mitutoyo...

Технические характеристики

Основные измерительные параметры

Модель LH-600FG

Тип прибора Цифровой двухмерный линейный высотомер

Диапазон измерений 0 – 977 мм

Ход ползунка 600 мм

Цифровой шаг (разрешение) 0,0001 / 0,001 / 0,01 / 0,1 мм (или 0.000001" – 0.001")

Точность ±(1,1 + 0,6L/600) мкм (L = длина в мм)

Перпендикулярность 5 мкм (после программной компенсации)

Прямолинейность 4 мкм (механическая)

Повторяемость (2σ) Плоскость: 0,4 мкм | Отверстие: 0,9 мкм

Конструктивные особенности

Метод привода Электропривод (7 ступеней: 5, 10, 15, 20, 25, 30, 40 мм/с) / ручной

Направляющие (перемещение) Полностью на воздушных подшипниках (для сканирования – частично)

Метод балансировки Противовес с ручной регулировкой вспомогательных грузов

Измерительная шкала Фотоэлектрический энкодер INC, STVC-20Z (8,1×10⁻⁶/K)

Масса 26,6 кг

Уровень шума 70 дБ(А)

Системные характеристики и дисплей

Дисплей 8,4-дюймовый сенсорный SVGA (800×600), светодиодная подсветка

Языки интерфейса 21 язык (включая русский, английский, китайский, немецкий и др.)

Регулировка дисплея Наклон: 0–40°, Поворот: -30–180°

Сохраненные программы До 50 программ обработки деталей

Функция профилактики Уведомление о состоянии весов и калибровки

Рабочая влажность 20–80 % относительной влажности (без конденсации)

Система единиц Метрическая / Дюймовая (с мгновенным переключением)

Питание и интерфейсы связи

Источник питания Адаптер переменного тока 100-240 В, 50/60 Гц / аккумулятор Ni-MH

Время работы от аккумулятора Приблизительно 4 часа

Время зарядки аккумулятора Приблизительно 3,5 часа

Потребляемая мощность Макс. 49,9 Вт

Интерфейсы передачи данных Digimatic S1 (двунаправленный), RS-232C (принтер), USB-B (ПК), USB-A (флеш-накопитель)

Комплект поставки

Содержимое упаковки Установочный блок для калибровки зонда, шариковый зонд со смещением D=5 мм, аккумулятор, стилус для сенсорного экрана, защитная пленка, адаптер переменного тока, колпачки и ручки для транспортировки (2 шт.)

Дополнительные материалы для загрузки

Руководство пользователя LH-600F Полный каталог характеристик Mitutoyo ПО LH-Communication Tool Брошюра по прецизионным измерениям
