Цифровая рентгеновская система простая в использовании с видеовыходом в режиме реального времени для радиографического контроля и составления отчетов в режиме реального времени.

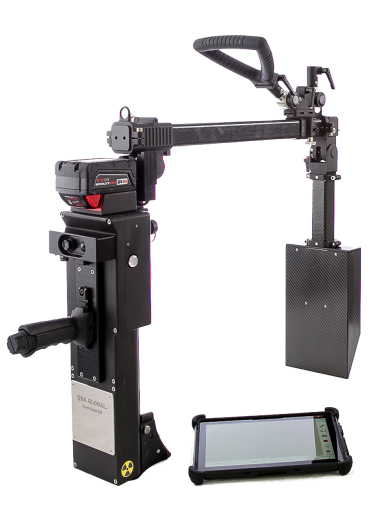

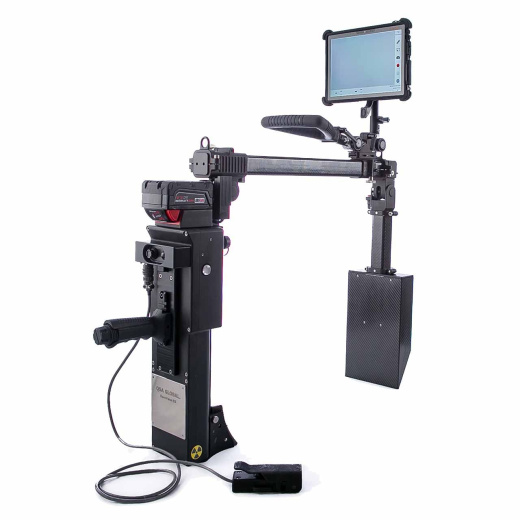

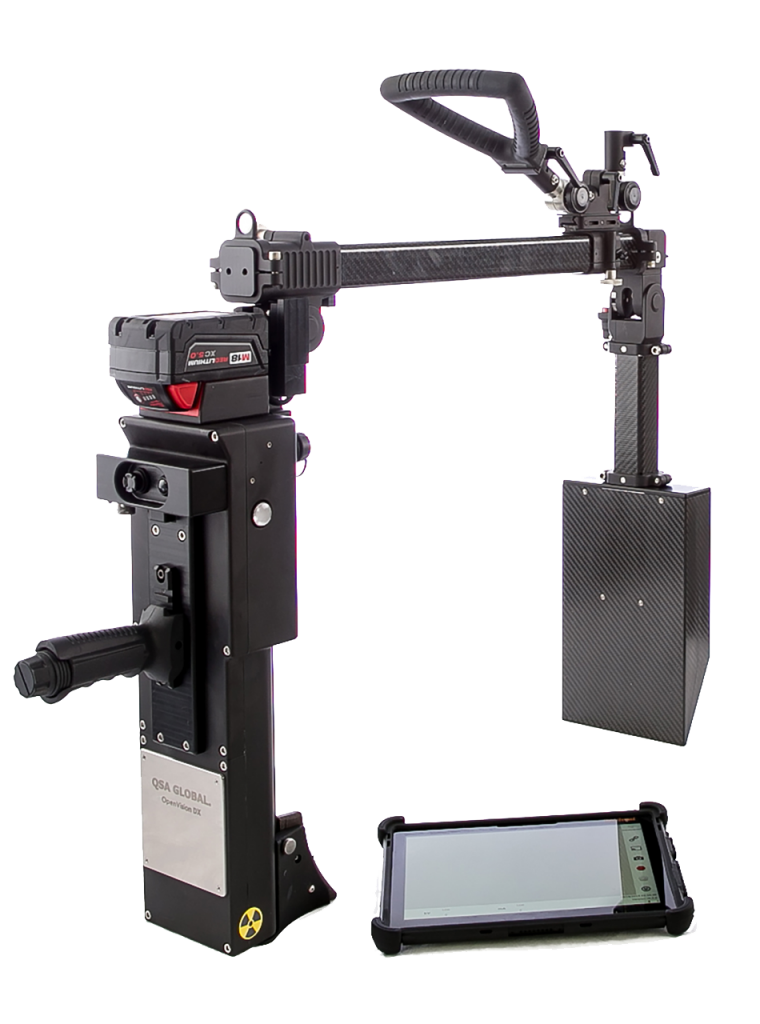

OpenVision™ DX — это цифровая рентгеновская система простая в использовании с видеовыходом в режиме реального времени для радиографического контроля и составления отчетов в режиме реального времени. Запатентованная комбинация источника рентгеновского излучения 70 кВ, установленного на С-образном кронштейне, и цифрового устройства формирования изображения позволяет наблюдать внешние дефекты размером до 0,010 дюйма (250 мкм) на изолированных трубопроводах.
OpenVision DX можно использовать для различных комбинаций материалов изоляции и облицовки![]()
OpenVision DX соответствует требованиям IRR99/IRR17, ANSI 43.5 и CE
● минеральную вату
● силикат кальция
● облицовка из оцинкованной стали
● нержавеющей стали
● алюминия общим диаметром до 36 дюймов (91 см)

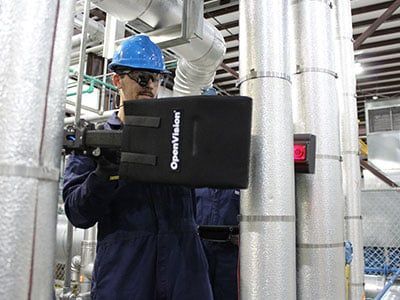

OpenVision DX позволяет проводить осмотр сотен футов (многих десятков метров) изолированных трубопроводов для быстрого выявления признаков коррозии или ее предвестников, таких как образование накипи, потеря наружных стенок и влажная изоляция. Изображения и видео в реальном времени записываются и загружаются одним нажатием кнопки для быстрого просмотра и составления отчетов.
Преимущества
Прочный и надежный

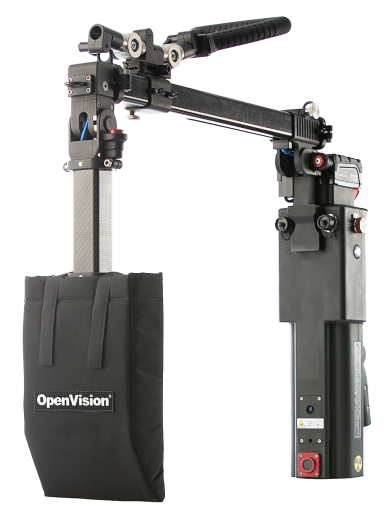

Прочный C-образный из алюминия и углеродного волокна содержит надежный металлокерамический источник рентгеновского излучения, встроенный контроллер и аккумулятор, а также формирователь изображения CMOS. Срок службы батареи составляет более трех часов работы. Данные надежно хранятся на внутреннем жестком диске или удаленном планшете.
Свести к минимуму пропущенные дефекты
Цифровое видео высокого разрешения позволяет операторам свести к минимуму количество пропущенных дефектов. Прямая загрузка изображений и видео с высоким разрешением обеспечивает быструю передачу для формирования быстрой отчетности.
Доступ к узким пространствам
Толщина сканера на 30 % увеличивает доступ в труднодоступные места. Трудности с позиционированием С-дуги? Просто поверните image-сканер прямо, вставьте его в узкое пространство, а затем измените положение на 90 градусов для сканирования.
Максимизируйте вероятность обнаружения
Новые эргономические функции поддерживают несколько конфигураций, облегчая как вертикальный, так и горизонтальный осмотр на различной высоте, обеспечивая доступ в ограниченное пространство и снижая утомляемость оператора.
Метод OpenVision
OpenVision — это метод неразрушающего контроля (НК), использующий радиографию в режиме реального времени для быстрого сканирования изолированных трубопроводных систем на наличие признаков коррозии или ее предвестников, картирования сварных швов и определения местоположения теплотрасс. Преимущества включают в себя:
Высокоскоростной скрининг
- Простая интерпретация оператором
- Минимальное обучение оператора
- Сокращение пропущенных звонков
- Запись видео и неподвижных изображений
- Упрощенное формирование отчетов

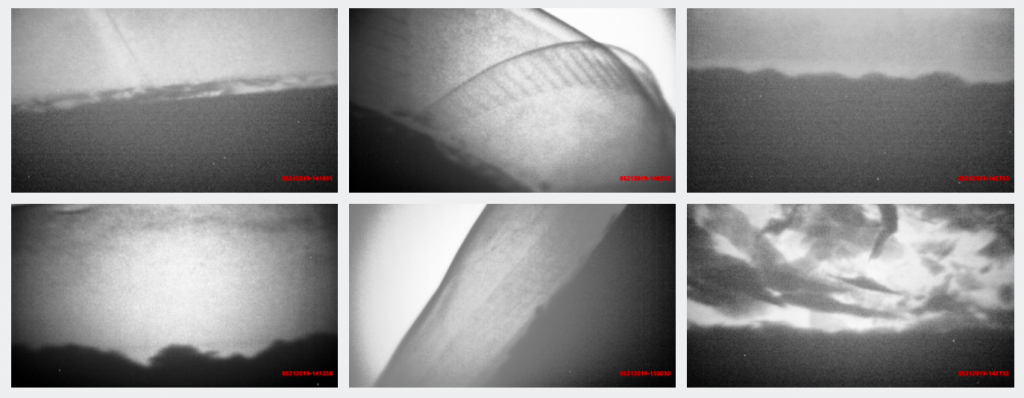

Захват неподвижного изображения дефектов
Записывайте неподвижные изображения высокого разрешения непосредственно во внутреннюю память OpenVision DX или удаленно с беспроводного монитора. Просматривайте изображения и видео в режиме реального времени или загружайте их для интеграции в отчеты клиентов.
Преимущество, которое система OpenVision предоставляет отрасли, заключается в простоте эксплуатации и возможности быстрой проверки. Он проверяет множество флажков, проверяя трубопровод на наличие побочных продуктов коррозии. Он легкий, беспроводной, быстро просматривает и работает в режиме реального времени.
Технические характеристики
Область формирования изображения (поле зрения) | 4 дюйма х 6 дюймов (10 см х 15 см) | ||
Размеры Разрешение рентгеновской трубки на приемник Толщина блока формирования изображения Толщина рентгеновской трубки |
От 9,5 дюймов (24 см) до 20,9 дюймов (53 см) 2,5 дюйма (6,4 см) 3,4 дюйма (8,7 см) |
||
Время запуска | 30 секунд | ||
Время выключения | 5 секунд | ||
Рентгеновское излучение Низкий Средний Высоко |
Напряжение (кВ) 40 55 70 |
Ток (мА) 0.300 0.218 0.171 |
Доза 12 дюймов (30,5 см) из рентгеновской трубки 50 R / ч (0,5 Зв / ч) 80 R / час (0,8 Зв / час) 95 R / час (0,95 Зв / час) |
Угол излучения (приблизительно) |
25 ° по горизонтали 17 ° по вертикали |
||
Разрешение изображения |
0,004 дюйма (0,1 мм) |
||
Срок службы батареи Непрерывная работа с 5 Ач батареей Время ожидания |
3 часа 8 часов |
||
Вес системы С-дуга Монитор с ручкой (опция) Упакованная система (вес при транспортировке) |
11 фунтов (5 кг) 6,4 кг (2,9 кг) 53 фунта (24 кг) |
||
Рабочая Температура |
От -20 ° F до 120 ° F (От -29 ° C до 49 ° C) |
||
Температура хранения |
От -30 ° F до 140 ° F (От -34,5 ° C до 60 ° C) |
||

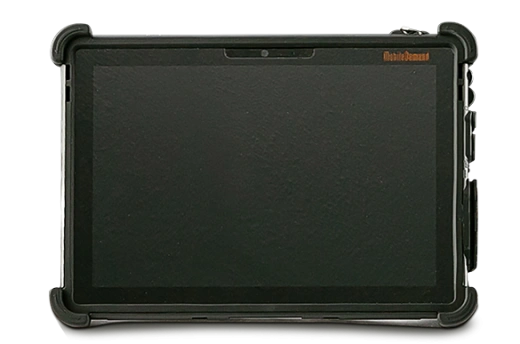

Опции дисплея |
10 in. LED дисплей : 1024 x 600 пикселей PirateEye: 854 x 480 пикселей |
||
Запись Внутренняя емкость объем Разрешение (изображение и видео) Способ передачи изображения / видео |
128 GB 1280 X 720 USB |
||
Размеры при доставке |
32 дюйма х 20,5 дюйма х 12,5 дюйма (82 см х 52 см х 32 см) |
