Денситометр-яркомер XRS-4400 изготавливается в соответствии с ТУ 26.51.66-075-96651179-2017 и предназначен для измерения диффузной оптической плотности почернения рентгеновской плёнки и яркости светодиодных и аналоговых (ламповых) источников света.
Денситометр-яркомер XRS-4400 изготавливается в соответствии с ТУ 26.51.66-075-96651179-2017 и предназначен для измерения диффузной оптической плотности почернения рентгеновской плёнки и яркости светодиодных и аналоговых (ламповых) источников света.
Сочетание в одном приборе режимов денситометра и яркомера делает данную модель уникальной, не имеющей аналогов на рынке.
Прибор внесён в:
Государственный реестр средств измерений РФ под номером 77805-20
Государственный реестр средств измерений Республики Беларусь под номером РБ 03 11 8728 22.
Прибор сочетает в себе следующие функциональные возможности:
- Измерение оптической плотности рентгеновских снимков до 6 Б.
- Измерение светового потока яркостью до 2 000 000 Кд/м2.
- Возможность измерения оптической плотности с применением негатоскопов, в которых реализована схема регулировки яркости с широтно-импульсной модуляцией.
- Возможность работы от встроенного аккумулятора и от сетевого адаптера.
Денситометр XRS-4400 имеет два режима работы:
- режим «Денситометр» — измерение оптической плотности в диапазоне 0,01 ÷ 5,0 Б и индикация оптической плотности до 6,0 Б;
- режим «Яркомер» — измерение яркости светового потока в диапазоне 1 ÷ 200 000 Кд/м2 и индикация яркости светового потока до 2 000 000 Кд/м2.
Денситометр-яркомер XRS-4400 — принцип работы
Основан на преобразовании светового потока, сразу попадающего или прошедшего через исследуемый материал на измерительный зонд, в электрический сигнал, с последующим преобразованием этого сигнала на микропроцессоре в значения яркости или оптической плотности, которые отображаются на цифровом индикаторе в зависимости от выбранного режима измерений.
Режимы работы денситометра-яркомера XRS-4400

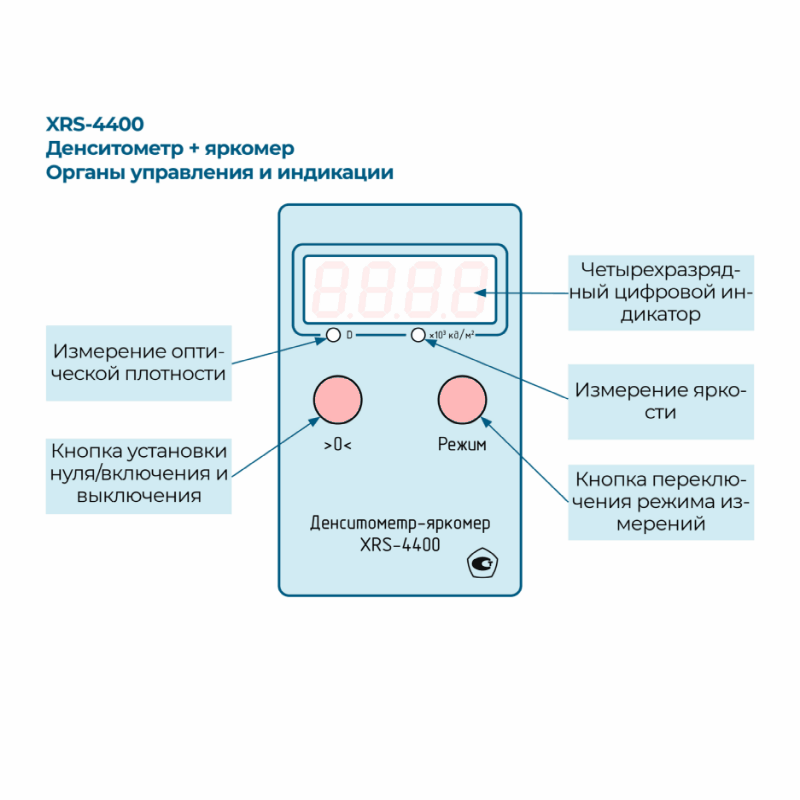

Органы индикации и управления денситометром яркомером XRS-4400
Определение оптической плотности
Вычисление оптической плотности D осуществляется микропроцессором в режиме измерения «D». Значение D представляет собой десятичный логарифм отношения падающего светового потока Ф0 (нулевая точка) к световому потоку Ф проходящему через рентгеновскую плёнку. В качестве источника света выступает негатоскоп.
Определение значения оптической плотности производится в два этапа: установка 0 и проведение измерений. Чтобы обеспечить одинаковую яркость при выполнении измерений, определение плотности почернения и установка нуля должны производиться, по возможности, на одном и том же участке экрана негатоскопа.
Установка нулевой точки измерений
Чтобы установить нулевую точку, необходимо приложить оптический датчик денситометра к экрану негатоскопа. Яркость свечения экрана негатоскопа в процессе установки нуля и во время измерения оптической плотности должна оставаться постоянной. Обнуление денситометра XRS-4400 по световому потоку Ф0 происходит при нажатии кнопки установки нуля.
Измерение плотности почернения участка рентгеновского снимка
Чтобы измерить оптическую плотность на определённом участке рентгеновского снимка, необходимо разместить его на экране негатоскопа и приложить к нему светочувствительный датчик. Значение оптической плотности (Бел: Б — единица логарифмического отношения физической величины к одноимённой физической величине) высвечивается на цифровом четырёхразрядном индикаторе.
Измерение яркости светового потока
Яркость светового потока определяется в режиме измерения «х103 Кд/м2». Значение яркости отображается на дисплее устройства когда оптический датчик приложен к осветительному прибору. Дополнительная калибровка денситометра-яркомера XSR-4400 в этом режиме не требуется.
Техническое обслуживание денситометра-яркомера XRS-4400
XRS-4400 не нуждается в каком-либо периодическом обслуживании. В случае сильного загрязнения светового канала измерительного щупа и заметного падения чувствительности денситометра-яркомера необходимо произвести процедуру очистки датчика.
Характеристики:
| Наименование параметра | Значение |
| Диапазон показаний диффузной оптической плотности, Б | 0,00 ÷ 6,00 |
| Диапазон измерения диффузной оптической плотности, Б | 0,01 ÷ 5,00 |
| Пределы допускаемой абсолютной погрешности измерений диффузной оптической плотности, Б: | |
| — в диапазоне от 0,01 до 2,00 Б включ. | ±0,02 |
| — в диапазоне св. 2,00 до 4,00 Б включ. | ±0,05 |
| — в диапазоне св. 4,00 до 5,00 Б | ±0,10 |
| Калибровка нуля | полуавтоматическая |
| Диапазон показаний яркости, кд/м2 | 1 ÷ 2 000 000 |
| Диапазон измерения яркости, кд/м2 | 1 ÷ 200 000 |
| Пределы допускаемой основной относительной погрешности измерений яркости, % | ±10,0 |
| Напряжение питания сети переменного тока, В | ~220 ± 10% |
| Частота сети переменного тока, Гц | (50 ± 1) |
| Напряжение питания сетевого адаптера, В | ⎓ 12 (0,5 А) |
| Напряжение питания от аккумуляторов АА, В | ⎓ 2,4 |
| Габаритные размеры прибора без чехла (Д × Ш × В), мм | 145 × 83 × 43 |
| Масса прибора (без чехла и сетевого адаптера), кг, не более | 0,35 |
| Габаритные размеры чехла (Д × Ш × В)*, мм | 175 × 100 × 55 |
* Характеристики только для исполнения XRS-4400 с разъемным кабелем.
