Двухпроволочный эталон качества изображения (двухпроволочный эталон чувствительности) используется в радиографии для оценки нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.

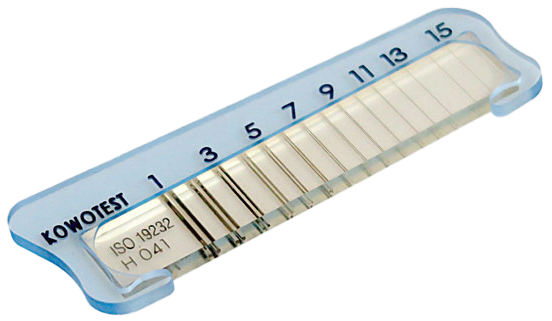

Двухпроволочный эталон качества изображения (Duplex IQI) Kowotest
Двухпроволочный эталон чувствительности Kowotest с позиционирующей скобой
Двухпроволочный эталон качества изображения (двухпроволочный эталон чувствительности) используется в радиографии для оценки нерезкости изображения (пленка и цифровое изображение) в соответствии с ISO 19232-5 и ASTM E2002, а также для определения базового пространственного разрешения цифровых изображений в соответствии с EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.
Эталон представляет собой определенное количество пар проволочек, заключенных в жесткий прозрачный пластик. Расстояние между проволочками в паре равно их диаметру, от пары к паре диаметр и расстояние между проволочками уменьшается.
Применение и установка:
Для оценки базового пространственного разрешения детектора эталон должен располагаться непосредственно на его поверхности. Согласно ГОСТ ISO 17636-2 (п. 6.7; приложение С) и ASTM E2597 (п. 7.7.1) эталон должен быть установлен таким образом, чтобы проволочки не накладывались на сетку пикселей детектора, а располагались по отношению к ней под углом 2–5°. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном. На скобу также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволочек, что облегчает их идентификацию на полученном снимке.
Позиционирующая скоба для установки эталона под углом 2-5° к сетке пикселей детектора
Модификации двухпроволочного эталона Duplex IQI Kowotest
Производитель Kowotest предлагает три модификации двухпроволочного эталона, предназначенные для различных типов детекторов и требований к чувствительности контроля:
IQI-D13 — базовая версия
Состоит из 13 пар проволочек. Предназначена для детекторов с шагом пикселя 50 мкм и более. Стандартное решение для большинства задач радиографического контроля.
IQI-D15 HiRes — версия высокой разрешающей способности
Содержит две дополнительные пары проволочек D14 и D15 (всего 15 пар). Предназначена для детекторов с шагом пикселя 32 мкм и более. Используется в системах с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 32 мкм и более, а значение нерезкости — от 0,06.
IQI-D17 UHiRes HR4 — ультравысокая разрешающая способность
Включает 14 пар проволочек с D4 по D17. Предназначена для детекторов с шагом пикселя 20 мкм и более. Применяется в системах с экстремально высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 мкм и более, а значение нерезкости — от 0,04.
Технические характеристики
В таблице представлены полные технические характеристики двухпроволочного эталона Duplex IQI Kowotest, включая соответствие между номером пары проволочек, их диаметром, соответствующей нерезкостью и базовым пространственным разрешением.
| Номер пары дуплексных проволок | Диаметр проволоки и расстояние между ними (µm) | Соответствующая нерезкость (µm) | Соответствующее базовое пространственное разрешение SRb (µm) | Соответствующее значение пары линий (1/мм) |
|---|---|---|---|---|
| D 1 | 800 | 1600 | 800 | 0.63 |
| D 2 | 630 | 1260 | 630 | 0.79 |
| D 3 | 500 | 1000 | 500 | 1.00 |
| D 4 | 400 | 800 | 400 | 1.25 |
| D 5 | 320 | 640 | 320 | 1.56 |
| D 6 | 250 | 500 | 250 | 2.000 |
| D 7 | 200 | 400 | 200 | 2.50 |
| D 8 | 160 | 320 | 160 | 3.13 |
| D 9 | 130 | 260 | 130 | 3.85 |
| D 10 | 100 | 200 | 100 | 5.00 |
| D 11 | 80 | 160 | 80 | 6.25 |
| D 12 | 63 | 126 | 63 | 7.94 |
| D 13 | 50 | 100 | 50 | 10.00 |
| D 14 | 40 | 80 | 40 | 12.50 |
| D 15 | 32 | 63 | 32 | 15.90 |
| D 16 | 25 | 50 | 25 | 20.00 |
| D 17 | 20 | 40 | 20 | 25.00 |
Ключевые особенности эталона Duplex IQI Kowotest:
- Соответствие международным стандартам: ISO 19232-5, ASTM E2002, EN 13068, ISO 16371-1, ISO 17636-2, ASTM E2597
- Проволочки из высококачественного материала с точными геометрическими параметрами
- Жесткий прозрачный пластиковый корпус обеспечивает защиту и долговечность
- В комплекте поставки — позиционирующая скоба для правильной установки
- Четкая маркировка свинцовыми цифрами для легкой идентификации на снимках
- Три модификации для различных требований к разрешающей способности
Стандарты и нормативная документация
Двухпроволочный эталон качества изображения Duplex IQI Kowotest соответствует следующим международным и национальным стандартам:
Основные стандарты:
- ISO 19232-5 — Неразрушающий контроль. Качество изображения в радиографии. Часть 5: Определение нерезкости изображения и базового пространственного разрешения с использованием двухпроволочных индикаторов
- ASTM E2002 — Стандартная практика определения полной нерезкости системы радиографического контроля
- EN 13068 — Неразрушающий контроль. Радиографический контроль. Часть 3: Общие принципы радиографического контроля металлических материалов с помощью рентгеновских и гамма-лучей
- ISO 16371-1 — Неразрушающий контроль. Радиографический контроль с сохранением изображения. Часть 1: Определение характеристик систем
- ISO 17636-2 — Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 2: Контроль с использованием цифровых детекторов
- ASTM E2597 — Стандартная практика изготовления эталонных изображений для оценки характеристик систем радиографического контроля
- ГОСТ ISO 17636-2 — Контроль неразрушающий сварных соединений. Радиографический контроль. Часть 2: Контроль с использованием цифровых детекторов
