HD-CR 35 NDT от DÜRR NDT — это портативный сканер компьютерной радиографии высокого разрешения для всех видов применения неразрушающей радиографии: контроля сварных швов, получения изображений профилей и аэрокосмической отрасли. Сканер работает с полностью гибкими пластинами визуализации различных разрешений и форматов.
HD-CR 35 NDT – Портативный сканер компьютерной радиографии (CR) высокого разрешения
HD-CR 35 NDT от DÜRR NDT — это портативный сканер компьютерной радиографии высокого разрешения для всех видов применения неразрушающей радиографии: контроля сварных швов, получения изображений профилей и аэрокосмической отрасли. Сканер работает с полностью гибкими пластинами визуализации различных разрешений и форматов.
Компьютерная радиография является цифровой заменой традиционной рентгеновской плёночной радиографии и предлагает огромные преимущества для задач контроля: использование расходных материалов практически исключается, а время получения изображения и обработки данных значительно сокращается.
Цифровая радиография никогда не была столь интеллектуальной.
HD-CR 35 NDT – самый лёгкий полноформатный сканер в мире (всего 17,5 кг)
Ключевые преимущества
- Технология TreFoc — многофокусная лазерная регулировка для оптимальных значений SNR и идеального качества изображения
- 30 мкм SRb — базовое пространственное разрешение, сертифицированное BAM (единственный производитель в мире)
- Соответствие DICONDE — полностью соответствует действующим стандартам EN, ASTM и DICONDE (ASTM 2339)
- Самый лёгкий в мире — полноформатный сканер весом всего 17,5 кг (38,6 фунта)
- Гибкие форматы — сканирование гибких пластин визуализации шириной до 35 см и длиной до 200 см
- Минимальное обслуживание — безвентиляторная пылезащищенная конструкция требует сервиса всего раз в 2 года
- 5 лет гарантии — надёжность и уверенность в качестве оборудования (MADE IN GERMANY)
Технология TreFoc — интеллектуальная фокусировка лазера
Принцип работы TreFoc Technology
Технология TreFoc — это название новой технологии фокусировки лазера, уникальной для систем от DÜRR NDT. С помощью TreFoc лазерный луч идеально настраивается для получения оптимальных результатов изображения и наивысшего отношения сигнал/шум (SNR) в любом приложении.
Внутри лазерной трубки ирисовая диафрагма регулирует диаметр лазерного луча. Поскольку идеальный диаметр лазерного луча может быть выбран для каждого объекта и типа изображения, можно легко достичь оптимальных результатов для любого конкретного применения.
Независимо от задачи — изображение с высоким разрешением или измерение коррозии с низкой экспозицией — уникальная технология TreFoc обеспечивает идеальные результаты изображения с наилучшим отношением сигнал/шум каждый раз. Принцип изменения диаметра лазерного луча учитывает максимальное разрешение пластин визуализации, доступных на рынке.
Три режима фокусировки TreFoc:
- 50 мкм — измерения коррозии, обзорные радиограммы, изотопные применения
- 25 мкм — контроль сварных швов, металлическое литьё, изотопные применения
- 12,5 мкм — высокодетальный контроль сварных швов, аэрокосмическая отрасль, композитные материалы
Гибкие рабочие процессы
Стандартный рабочий процесс
Классический сценарий работы со сканером HD-CR 35 NDT в связке с ПК и программным обеспечением D-Tect X.
Стандартный рабочий процесс: от экспозиции пластины до получения цифрового изображения
Удалённое управление без ПК
Сканер HD-CR 35 NDT оснащён встроенным мини-ПК и сенсорным дисплеем, что позволяет работать полностью автономно, без подключения к внешнему компьютеру. Все изображения безопасно сохраняются на карту памяти SDHC (до 32 ГБ).
Процесс сканирования
После выбора типа объекта сканер идеально устанавливает все параметры сканирования, чтобы всегда можно было ожидать оптимального результата изображения.
Добавление информации
При необходимости различные предопределённые поля могут быть заполнены дополнительной информацией, например, кВ, мА и временем экспозиции. Для того чтобы различать различные участки или задачи, они также могут быть добавлены. Если дополнительная информация не требуется, этот шаг можно пропустить.
Предварительный просмотр и сохранение
После завершения сканирования качество изображения можно проверить на встроенном дисплее и отправить его на сохранение на SD-карту.
Программное обеспечение
DÜRR NDT D-Tect
Мощное ПО для анализа радиографических изображений
Сканер поставляется с мощным программным обеспечением DÜRR NDT D-Tect, которое обеспечивает полный цикл обработки радиографических изображений. ПО полностью соответствует стандарту DICONDE (ASTM 2339), что гарантирует долгосрочную архивацию и совместимость данных.
Операторы получают доступ к передовым инструментам анализа, измерениям дефектов, калибровке и созданию профессиональных отчётов. Интуитивный интерфейс позволяет легко перейти от традиционной плёночной радиографии к цифровой.

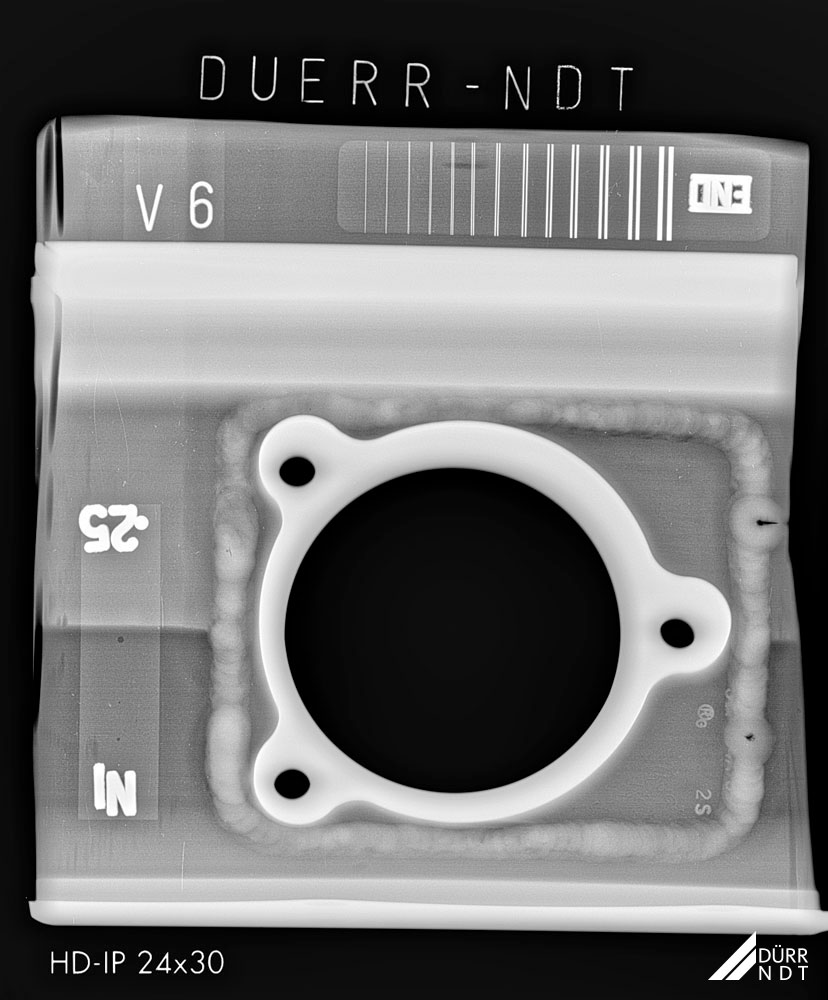

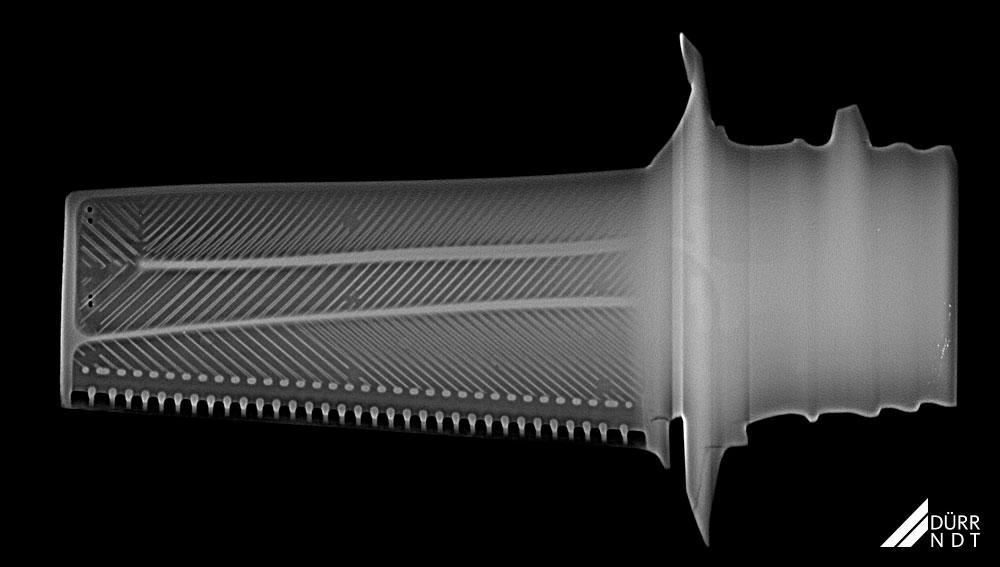

Примеры радиографических изображений
HD-CR 35 NDT обеспечивает превосходное качество изображений для широкого спектра применений:
Области применения
Сканер HD-CR 35 NDT поддерживает работу с гибкими фотопластинами шириной до 35 см и длиной до 200 см, что делает его универсальным решением для широкого спектра отраслей:
- Нефть и газ
- Аэрокосмическая промышленность
- Контроль сварных швов
- Автомобильная промышленность
- Электростанции
- Исследования и испытания
- Военная промышленность
- Музеи и специальные применения
Технические характеристики
Основные параметры
Системные характеристики
Конструктивные особенности
Стандарты и ПО
* Согласно ISO 16371-1, ASTM E 2445, ASTM E 2446. Подробные системные требования к ПК доступны в разделе загрузок.
Дополнительные материалы для загрузки
Выбирая сканер HD-CR 35 NDT DÜRR NDT
Пользователь получает систему, идеальную для применения в неразрушающем контроле. Все устройства сертифицированы и отвечают соответствующим европейским стандартам. Отвечает требованиям стандарта DICONDE. Система менеджмента качества соответствует ISO 9001.
