Контроль коррозии под изоляцией (КПИ/CUI) представляет собой одну из наиболее сложных и затратных задач в управлении целостностью активов. Многие технологии доступны для скрининга, но они не равны с точки зрения производительности и экономической эффективности. После анализа стандартных отраслевых расценок и сравнения методов радиометрического профилирования (RP), цифровой радиографии (DR), радиографии в реальном времени (RTR) и импульсного вихретокового контроля (PEC) оказывается, что импульсный вихретоковый метод с использованием массива датчиков (PECA) может быть примерно в 1,5 раза дешевле за метр и в 5 раз производительнее за ту же 8-часовую смену, чем, например, RTR. Давайте разберемся, почему это так и как выбор правильной технологии влияет на итоговую прибыль.
Задача: Колоссальные затраты на борьбу с коррозией под изоляцией
Коррозия под изоляцией (CUI) — это бич нефтегазовой, химической и энергетической отраслей. Агрессивная среда под теплоизоляцией и отсутствие видимых признаков разрушения означают, что при неправильном управлении CUI может привести к катастрофическим и дорогостоящим отказам.
Согласно исследованию, заказанному Конгрессом США в 2002 году, прямые ежегодные затраты на борьбу с коррозией составляют 276 миллиардов долларов США, а с учетом косвенных расходов эта цифра может удвоиться. Исследование ExxonMobil, представленное Европейской федерации коррозии (EFC), показало, что 40–60% затрат на обслуживание трубопроводов связаны именно с CUI, а не с технологической коррозией.
Ключевая проблема
Затраты на удаление и восстановление изоляции для визуального или ультразвукового контроля в среднем составляют около $1200 за метр, что делает эти методы экономически нецелесообразными. Поэтому крайне важны передовые неразрушающие методы, способные контролировать коррозию через изоляцию и защитные кожухи.

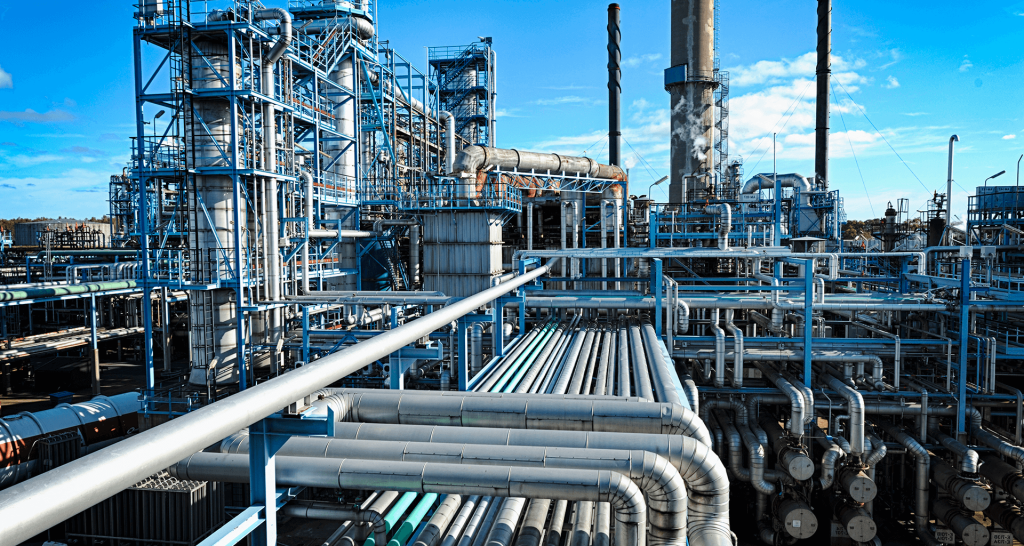

Рисунок 1: Типичные трубопроводы, подверженные риску коррозии под изоляцией (CUI)
Решение: Импульсный вихретоковый контроль (PEC) с Lyft®
Импульсный вихретоковый контроль (PEC), впервые разработанный в 1990-х годах, стал хорошо зарекомендовавшим себя методом скрининга дефектов без необходимости снятия изоляции или защитных кожухов. Однако традиционные PEC-системы работали только в точечном (грид) режиме со скоростью около 1 импульса в секунду, что ограничивало их производительность.
Прорывом стало появление таких систем, как Eddyfi Lyft®, которые способны работать в динамическом режиме, обеспечивая полное покрытие контролируемой поверхности при скорости сканирования до 0,4 м/с. Новейшим же достижением является технология PEC-массивов (PECA), заимствующая принципы других решеточных технологий для увеличения зоны охвата за один проход, что кардинально повышает скорость и производительность контроля.
Рисунок 2: Прибор Eddyfi Lyft® — новое поколение PEC-систем
Преимущества технологии
Технология PEC, и особенно её современные реализации в виде динамического сканирования и PEC-массивов, позволяет пересмотреть экономику контроля CUI. Она предлагает беспрецедентную скорость, полное покрытие и количественные данные о толщине стенки без радиационных рисков и остановки производства, устанавливая новый стандарт рентабельности для программ управления активами.
Технические характеристики и возможности Lyft®
Основные возможности Lyft®
Эксплуатационные характеристики
Программное обеспечение и обработка
Датчики и аксессуары
Сравнительный анализ методов контроля CUI
Чтобы объективно оценить экономику контроля, рассмотрим типовой случай: труба диаметром 203 мм (8") с изоляцией толщиной 51 мм (2") и алюминиевым кожухом 0,5 мм. Для методов, где это применимо, используется разрешение 76,2×76,2 мм (3"×3") и полное покрытие поверхности. «Рабочий день» составляет 8 часов.
Видео: Принцип работы импульсного вихретокового контроля через изоляцию
Сравнительные характеристики методов скрининга CUI
PEC / PECA с Lyft® (Динамический режим)
Рентгенография в реальном времени (RTR)
Цифровая радиография (DR)
Традиционный PEC (Грид-режим)
*Производительность RTR дана для двух профилей (6 и 12 часов), что выгодно отличает её от методов с полным покрытием. При равных условиях сравнения преимущество PEC было бы ещё значительнее.
Ключевые преимущества технологии PEC с Lyft®
Учитывая колоссальные затраты, связанные с необнаруженной коррозией под изоляцией, и огромный объем подлежащих инспекции трубопроводов и сосудов на стареющих предприятиях, максимизация отдачи от каждого доллара, вложенного в контроль, имеет огромный смысл с бюджетной точки зрения.
Экономический эффект
В зависимости от выбранной в настоящее время технологии контроля, использование PECA может повысить производительность примерно в 5–53 раза и быть до 20 раз дешевле! Это напрямую влияет на рентабельность программ управления целостностью активов (AIM) и снижает риски катастрофических отказов.
Современный импульсный вихретоковый контроль представляет собой решение нового поколения для инспекции CUI, превосходящее традиционные радиографические методы по безопасности, скорости и диагностическим возможностям. Он предоставляет количественные, высокоточные и прослеживаемые результаты без логистических и медицинских ограничений, присущих ионизирующему излучению.

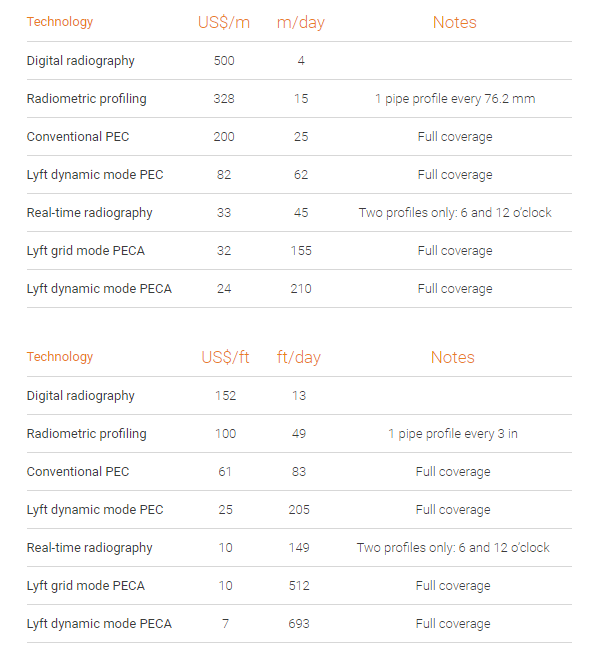

Рисунок 3: Наглядное сравнение производительности и стоимости различных методов скрининга CUI (Источник: Eddyfi Technologies)
Внедрение передовых технологий неразрушающего контроля, таких как импульсный вихретоковый метод с массивами датчиков (PECA), — это не просто расходы на оборудование. Это стратегическое инвестирование в предотвращение потерь, повышение операционной готовности и защиту прибыли. Выбор Lyft® для контроля CUI — это выбор в пользу данных, скорости и безопасности, которые напрямую влияют на итоговую финансовую результативность предприятия.
Видео: Сравнение в ускоренной съемке скорости сканирования PECA (с Grid-As-U-Go) с другими PEC-методами
Заключение
Контроль коррозии под изоляцией остается критической задачей для промышленной безопасности и экономической стабильности. Внедрение современных технологий, подобных импульсному вихретоковому контролю с системой Eddyfi Lyft®, позволяет трансформировать эту задачу из обременительной статьи расходов в управляемый, эффективный и прогнозируемый процесс.
PEC, и особенно его развитие в виде PEC-массивов, предлагает беспрецедентное сочетание скорости, точности и безопасности. Эта технология не только минимизирует операционные риски и простои, но и предоставляет богатые цифровые данные для анализа трендов и прогнозного обслуживания, что является основой для современных стратегий управления активами.
Для компаний, стремящихся оптимизировать свои бюджеты на инспекции и максимизировать отдачу от активов, переход на технологии нового поколения, такие как Lyft®, — это не вопрос «если», а вопрос «когда». И чем раньше будет сделан этот шаг, тем быстрее будут реализованы преимущества в виде снижения затрат, повышения безопасности и укрепления финансовых результатов.
