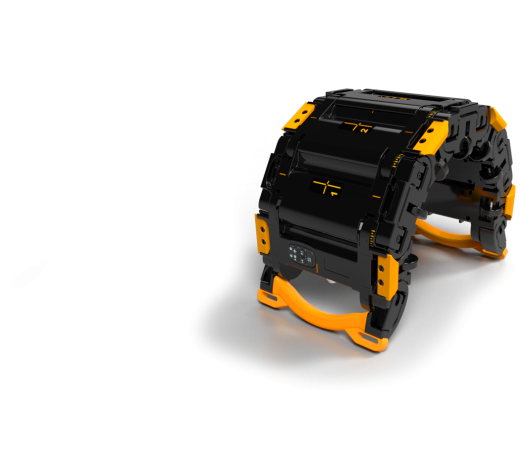

Повышайте производительность. Применения — импульсный вихретоковый многоканальный датчик (PECA).
Новаторский многоканальный датчик PECA позволяет выполнять контроль коррозии под изоляцией (CUI -Corrosion Under Insulation) и коррозии под огнеупорным покрытием (CUF- Corrosion Under Fireproofing) в 10 раз быстрее, чем одноэлементные датчики PEC!
Датчик с шестиканальной матрицей можно настроить для контроля внешних диаметров от 152 мм (6 дюймов) до плоских поверхностей. Он поддерживает толщину стенок 6–25 мм (0,25–1,0 дюйма), изоляцию 0–102 мм (0–4 дюйма) (стекловолокно, пластиковую пленку, бетон и любые цветные материалы), а также контроль через нержавеющую сталь и алюминий.
Никогда не было так быстро провести контроль и диагностику
6-элементный датчик PECA способен за один проход охватывать 457 мм (18 дюймов). Широкий охват не только делает процесс контроля быстрее, чем когда-либо, но и сводит к минимуму подготовку к проверке с помощью Grid-As-U-Go™.
Покрытие и дополнительное оборудование значительно сокращают время построения сетки по сравнению с типичными одноэлементными PEC. Отображение С-сканов еще никогда не было таким быстрым, что повысило общую производительность инспекций в 10 раз!
Преимущества
• Проверяет 100% толщины стенки
• Обеспечивает измерение относительной толщины стенки
• Сканирует широкий спектр покрытий и защитных кожухов.
• Не зависит от подготовки поверхности
• Позволяет проводить контроль в процессе эксплуатации
• Безопасность для операторов, отсутствие радиации

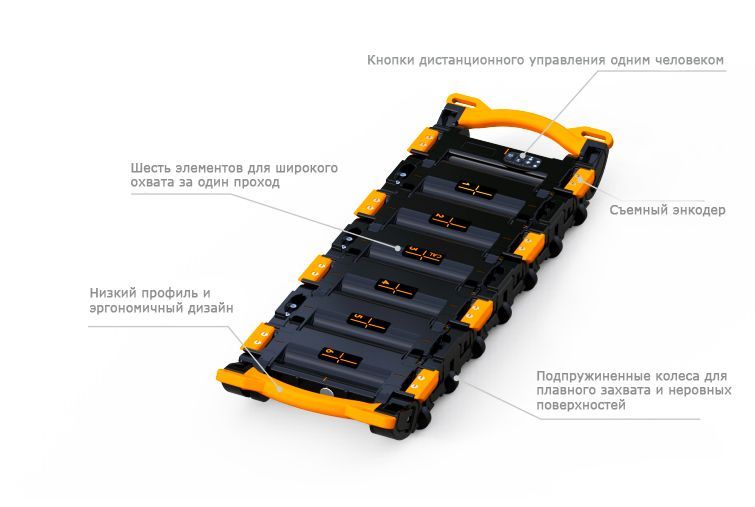

Характеристики преобразователя PECA:
• Однопроходное покрытие 457 мм (18 дюймов)
• Grid-As-U-Go™ для быстрого и простого построения сетки дефектов
• Плавный захват пряжек и неровных поверхностей

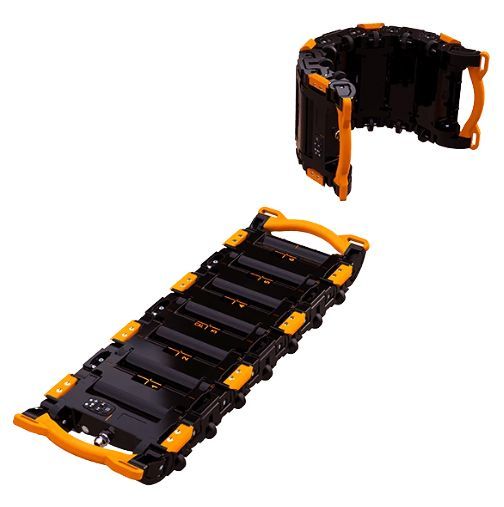

• Встроенный запирающий механизм для регулировки наружного диаметра от 152 мм (6 дюймов) до плоских поверхностей
Два режима сбора данных: сетка и динамический с высоким разрешением
• Совместимость со SmartPULSE™
• Совместимость с уникальной функцией компенсированной толщиной стенки
Технические характеристики
Параметры | Значение |
Размеры | 229 × 672 × 68 мм |
Вес | 6.8 кг |
Корпус | средний по размеру |
Количество каналов |
6 каналов |
Общее покрытие | 457 мм |
Толщина стенки | 6–25 мм |
Отрыв | 0–102 мм |
Дополнительный чехол |
Алюминий: 1 мм (0,04 дюйма) Нержавеющая сталь: 1,5 мм (0,06 дюйма) |
Диапазон наружного диаметра | 152 мм |
Энкодер | 16,04 имп/мм |
Кабель, длина |
5 метров |
Коррозия под изоляцией (CUI - Corrosion under insulation) и противопожарная защита (CUF), оцениваемые в сотни миллиардов долларов в год, являются общей проблемой в электроэнергетике, нефтепереработке, химической и других отраслях промышленности. Когда дело доходит до этого или до коррозии под покрытиями, большинство способствующих факторов чрезвычайно трудно или невозможно контролировать.
Метод импульсного вихретокового контроля — это хорошо известный метод скрининга, используемый для оценки степени коррозии путем измерения остаточной толщины стенок углеродистой стали, будь то поверх изоляции, бетона и атмосферостойких кожухов или над коррозионным вздутием.
