FlexTrack — это универсальный автоматизированный XY-сканер на гибкой направляющей, который можно настроить для многих задач контроля аэрокосмических конструкций как при производстве, так и при обслуживании.
FlexTrack — это универсальный автоматизированный XY-сканер на гибкой направляющей, который можно настроить для многих задач контроля аэрокосмических конструкций как при производстве, так и при обслуживании.
Универсальный автоматизированный XY

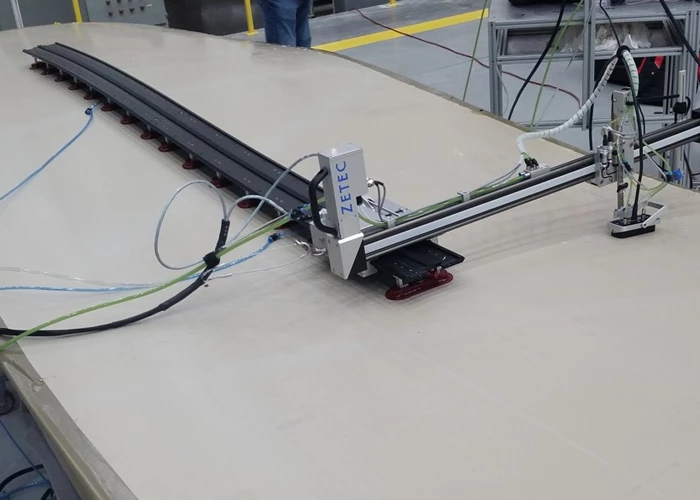

Сканер FlexTrack состоит из моторизованного привода, установленного на модуле, который перемещается по гибкой направляющей. Это позволяет выполнять сканирование в обоих направлениях, при этом рука является осью сканирования, а дорожка — индексной осью, и наоборот.
Датчик устанавливается на подвес и может быть ориентирован параллельно или перпендикулярно руке. Рычаг можно снять с модуля смещения гусеницы для транспортировки, хранения и установки на компоненты.
Сканер снабжен одной или двумя гибкими дорожками. Дорожки могут быть связаны вместе, создавая бесконечную дорожку при сканировании; когда сканер находится на следующей дорожке, первую можно отключить и поставить перед сканером. На гусеницах установлены вакуумные присоски, поэтому их можно класть, например, на композитную поверхность. Каждая присоска имеет независимую систему Вентури, поэтому, если одна или несколько присосок не имеют полного уплотнения, это не повлияет на остальные присоски.
Преимущества
Автоматизированный
- Моторизованный привод с ходом 609 мм (24 дюйма), перемещающийся по гибкой направляющей
Высокая степень гибкости
- Параллельная или перпендикулярная ориентация датчика
- Включены две гибкие дорожки (можно соединить вместе, чтобы создать бесконечную дорожку во время сканирования)
Оптимальный дизайн
- Легкое снятие рычага (перемещение модуля гусеницы, хранение, установка на компоненты)
- Восемь независимых присосок на каждую дорожку, достаточно прочные, чтобы поддерживать положение сканера на выступе.
| Параметры | Значение |
| Максимальная рекомендуемая скорость для оси руки (#1) | 100 мм/с (4 дюйма/с) |
| Максимальная рекомендуемая скорость для оси гусеницы (#2) | 25 мм/с (1 дюйм/с) |
| Максимальный ход по оси руки (#1) |
810 мм (32 дюйма) |
| Максимальный полезный ход по оси рычага (№1) (при установке на гусенице) | 610 мм (24 дюйма) |
| Максимальный ход подвески зонда | 180 мм (7,2 дюйма) |
| Материал присоски | Полиуретан (PU40) |
| Размеры присоски | 59 мм x 154 мм (2,32 дюйма X 6,06 дюйма) |
| Длина дорожки | 1370 мм (54 дюйма) |
| Ширина колеи | 145 мм (5,7 дюйма) |
| Общая длина руки | 1039 мм (40,9 дюйма) |
| Длина кабеля двигателя |
13,7 м (45 футов) |
| Длина контактной жидкости и воздушной трубки | 13,7 м (45 футов) |
| Давление воздуха, необходимое для присосок | 5,5 бар (80 фунтов на кв. дюйм) |
| Максимальный радиус кривизны пути | 2540 мм (100 дюймов) |
| Максимально допустимый ток двигателя | 2А |
| Вес руки сканера |
4,67 кг (10,3 фунта) |
| Вес трека | 5,49 кг (12,1 фунта) |
| Вес гусеницы и моторизованного модуля | 8,12 кг (17,9 фунта) |
| Вес кабеля | 2,58 кг (5,7 фунта) |
FlexTrack разработан специально для удовлетворения потребностей в ультразвуковом контроле аэрокосмических объектов неразрушающего контроля и не только, где распространены большие площади поверхности, разнообразие материалов и сложная геометрия.
