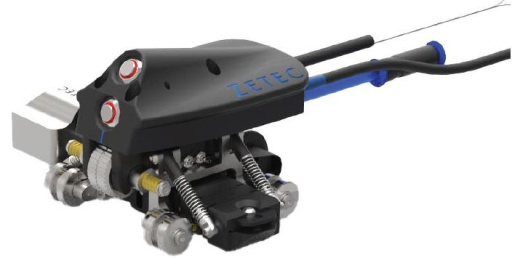

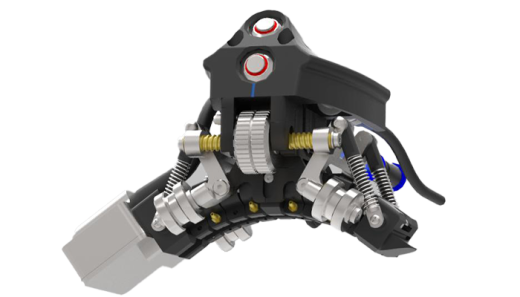

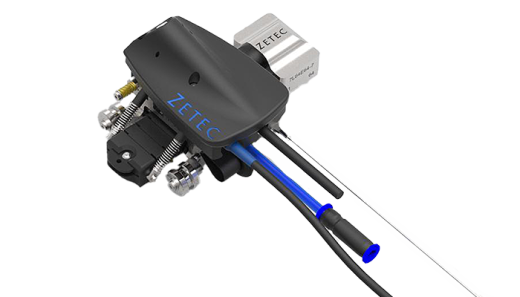

Универсальный сканер ElbowFlex — идеальный инструмент для быстрого ручного ультразвукового контроля отводов труб. Он идеально подходит для обнаружения и измерения различных типов дефектов, включая точечную коррозию, расслоение в середине стенки, а также может измерять оставшуюся толщину стенки.
Универсальный сканер ElbowFlex — идеальный инструмент для быстрого ручного ультразвукового контроля отводов труб. Он идеально подходит для обнаружения и измерения различных типов дефектов, включая точечную коррозию, расслоение в середине стенки, а также может измерять оставшуюся толщину стенки.
Универсальный сканер ElbowFlex может сканировать как прямые, так и коленчатые участки трубы. Он разработан таким образом, что один гибкий датчик с фазированной решеткой может контролировать трубы и отводы от номинального размера трубы 100 мм (4 дюйма) (115 мм/4,5 дюйма) до плоских.
Благодаря простому управлению с помощью кнопок, магнитным колесам и акваленовой мембране сканер ElbowFlex прост в использовании и экономит время, обеспечивая 100% уверенность в покрытии.
Простой в использовании и быстрый:
Один гибкий датчик с фазированной решеткой (PA) для всего диапазона труб: один датчик может адаптироваться к размеру сканируемого образца и оставаться концентричным на протяжении всего контроля, экономя время- C-сканирование для простого и быстрого анализа: закодированные данные можно легко интерпретировать с помощью программного обеспечения UltraVision Touch.
- Магнитные колеса: помогают оператору удерживать сканер на месте, следуя линиям сканирования для быстрого и полного охвата.
Универсальность:
- Акваленовая мембрана (Гидроизоляционная мембрана) : Акваленовая мембрана используется для соединения вместо традиционной водяной камеры, уменьшая потребность в воде до тонкой пленки на поверхности образца.
- Сканер может работать со стандартным связующим гелем или смесью воды и геля в качестве контактного вещества.
Технические характеристики:
| Параметры | Значение |
| Размеры (высота × длина × ширина) | Максимум 78 × 137 × 102 мм (3,1 × 5,4 × 4,0 дюйма) |
| Масса | 600 г (1,3 фунта) |
| Кривизна поверхности контроля | от 100 мм (4 дюйма) NPS (115 мм/4,5 дюйма) до плоского |
| Тип датчика | Гибкий |
| Элементы датчика | 64 |
| МГц | 7 |
| Шаг | 1 мм |
| Высота датчика | 7 мм |
| Разъем датчика | ZPAC или IPEX |
| Тип кодировщика | Квадратура |
| Разрешение кодировщика | 14.17 |
| Длина | 5 м (16,5 футов) |
| Осмотр поверхности | Любая стальная поверхность |
| Рабочая Температура | от 0°C (32°F) до 45°C (110°F) |
| Макс. температура проверяемой поверхности | 40°С (104°Ф) |
| IP-рейтинг | IP66 |
Полный комплект ElbowFlex включает в себя сканер, гибкий PA преобразователь, мембрану Aqualene, кабель для энкодера, сменные насадки, прокладки, инструменты, кейс для переноски и запасные компоненты для расходных материалов.
