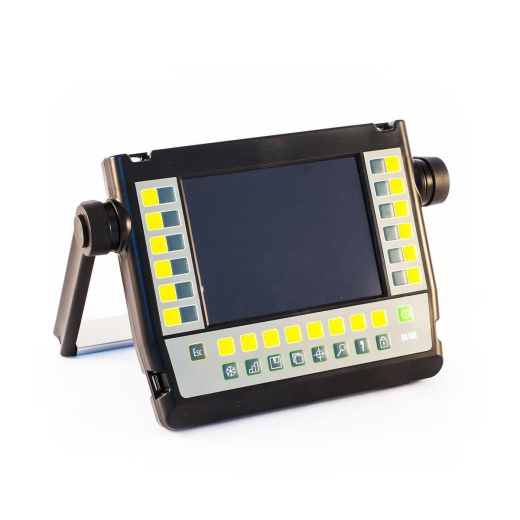

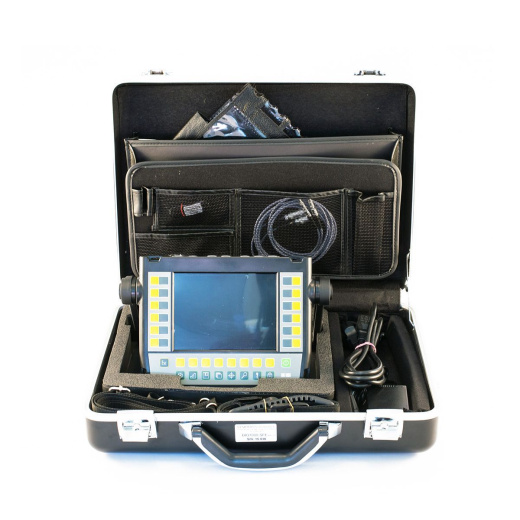

Новое поколение электронных компонентов, быстродействующие микропроцессоры и многолетний опыт в производстве ультразвуковых приборов позволили разработать действительно передовой революционный ультразвуковой дефектоскоп DIO 1000 с лучшими параметрами и функциями.
Простой и доступный по цене ультразвуковой дефектоскоп для ежедневного применения в мастерской (цеху), лаборатории и на открытом воздухе (в полевых условиях).
Новое поколение электронных компонентов, быстрые микропроцессоры и многолетний опыт Starmans electronics позволили разработать революционный прибор с высоким уровнем эргономики и оптимальным набором функций.
Применение:Хорошо сбалансированный между эргономикой и функциональность
- Аэрокосмическая отрасль – контроль композитов
- Производство стали – крупное литье, горячекатаный и холоднокатаный прокат.
- Машиностроение – сварные швы и соединения
- Железнодорожные пути – соединения путей из марганцовистой стали
- Энергетика – аустенитные сварные швы, приводные валы и т.д.
- Контроль трубопроводов
- Обнаружение трещин и их размер
Основные характеристики:

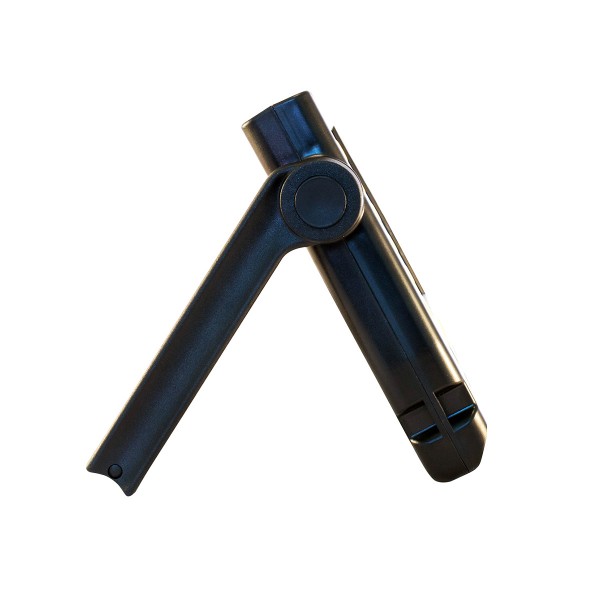

- Хорошо сбалансированный между эргономикой и функциональностью: простые решения для повседневного использования в цеху, лаборатории и на открытом воздухе. Благодаря регулируемой ручке инструмент устойчив на любой поверхности, даже на круглых деталях.
- Большой яркий цветной ЖК-экран 1024 x 768 пикселей, отличная видимость при. попадании прямых солнечных лучей.
- Оптимальная производительность и расширенные возможности подключения.
- Легкий 1,28 кг / 3,04 фунта и толщиной всего 34 мм.
- DIO 1000 сочетает в себе мощные преимущества цифрового дизайна с подробной динамической информацией об эхо, чтобы вернуть «аналоговый вид и производительность» с частотой дискретизации 200 МГц.
- Прямой доступ к 12 основным функциям.
- ЭМАП (ЭМА преобразователи) для бесконтактного контроля.
- Функция тригонометрического определения местоположения дефекта с коррекцией кривизны автоматически рассчитывает глубину, расстояние до поверхности и путь УЗ до дефекта вместе с этапом контроля при использовании наклонных преобразователей. Все измерения TOF могут отображаться в мм, дюймах или мкс.
- Стандартные функции DAC, JIS-DAC, AVG, API, автоматический толщиномер, автоматическое усиление, автоматическое замораживание, автоматическая калибровка, измерение криволинейной поверхности (CSM).
- Расчет сварного шва упрощает анализ показаний сварных швов в соответствии со спецификацией AWS D1.1.
- Визуализация B-скана – режим толщиномера или палитра RGB.
Соответствует:
- Испытания на влажность по нормам EN 600-2-78;02; ЕН 60068-1
- Испытания на вибрацию согласно норме EN 60068-2-6 ред. 2:08
- Ударные испытания по норме EN 60068-2-29:1996+Z1:10
Функции:
АРК (КРИВАЯ АМПЛИТУДА-РАССТОЯНИЕ) – DAC. DAC кривая - это линия, соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей расположенных на различном расстоянии. Позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале. Возможность построения вспомогательных кривых
ВРЧ (ВРЕМЕННАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ) – TCG. ВРЧ необходима для получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине. Данная функция позволяет эффективно и удобно оценивать размеры дефектов по всей зоне контроля. Возможность построения вспомогательных кривых
АРД – ДИАГРАММЫ (АМПЛИТУДА РАССТОЯНИЕ ДИАМЕТР) - DGS. АРД-диаграмма – это кривая, изображающая зависимости амплитуды эхо-сигнала от расстояние до дефекта и его эквивалентной площади. Возможность построения вспомогательных кривых.
АВТОМАТИЧЕСКАЯ КАЛИБРОВКА ПРЕОБРАЗОВАТЕЛЯ ПО СО-3. Данная функция позволяет оперативно изменить задержку преобразователя без необходимости ручной подстройки
КОРРЕКЦИЯ НА КРИВОЛИНЕЙНОЙ ПОВЕРХНОСТИ - CURVED SURFACE METRIC. Данная функция используется при контроле продольного шва на трубах различного диаметра. Она позволяет автоматически скорректировать координаты отражателя без необходимости ручного пересчета.
B-SCAN В ДВУХ ВАРИАНТАХ. Для комфортной визуализации процесса толщинометрии
W РАЗВЕРТКА. W развертка – это функция, позволяющая наглядно отслеживать ход распространения лучей с указанием мест расположения дефектов
РАДИОСИГНАЛ. Данная функция позволяет увидеть сигнал в недетектированном виде в реальном масштабе времени
4 СТРОБА. Возможность подключения 4 стробов с различным функционалом
ИЗМЕРЕНИЯ СОГЛАСНО СТАНДАРТУ API 5UE. Измерение размеров дефектов согласно стандарту API 5UE (Американского Института нефти)
ИЗМЕРЕНИЯ СОГЛАСНО СТАНДАРТУ AWS. Индикация динамического рейтинга отражателей для контроля сварных швов по нормам AWS
ПОЛНОЭКРАННЫЙ РЕЖИМ и СОХРАНЕНИЕ В ПАМЯТИ ПРИБОРОВ ИЗОБРАЖЕНИЙ ВЫСОКОГО КАЧЕСТВА. Возможность просмотра сохраненных в памяти дефектоскопа А сканов, нормативных документов, таблиц, графиков
Дополнительные возможности:
TOFD. Метод TOFD основан на взаимодействии ультразвуковых волн с краями несплошностей. Время прохождения регистрируемых сигналов является мерой оценки высоты несплошности. Амплитуда сигнала не используется для определения размера.
ЭМА. Функция ЭМА позволяет проводить контроль толщины металла без применения контактной жидкости и без предварительной зачистки поверхности.
Общие технические характеристики ультразвукового дефектоскопа STARMANS DIO 1000 SFE приведены в следующей таблице:
| Характеристика | Значение |
| Экран: | цветной TFT, 1024 pix (Ш) х 768 pix (В) |
| Частота обновления экрана: | минимум 60 Гц |
| Размеры экрана: | 99x130 мм, Диагональ 6,4'' |
| Частота стробирования: | 200 МГц, 12-бит |
| Диапазон температур эксплуатации: | -20 °C - 60 °C |
| Температура складирования: | -40 °C - 70 °C |
| Питание от сети: | сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц |
| Аккумулятор: | встроенная и внешняя заряжаемая LiIon батарея - 3.6 В, 16 Ач |
| Рабочее время батареи: | не менее 10 часов, в зависимости от регулировки яркости дисплея. |
| Клавиатура: | мультифункциональная |
| Поддержка языков: | Русский, English, Japan, Czech, Turkish, Chinese, German. Выбор по меню, возможность дополнения языков пользователем |
| Память: | 16 ГБ |
| Размеры: | 224х188x34 мм |
| Масса: | 0.74кг + 0.54 кг батарея |
| Требования к ПК: | ПК, работающийпод Microsoft Windows Vista, Microsoft Windows XP, Microsoft Windows 2000, Microsoft Windows 7 |
| Гарантийный срок: | гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально. |
| Разъёмы для подключения преобразователей | Lemo 01 |

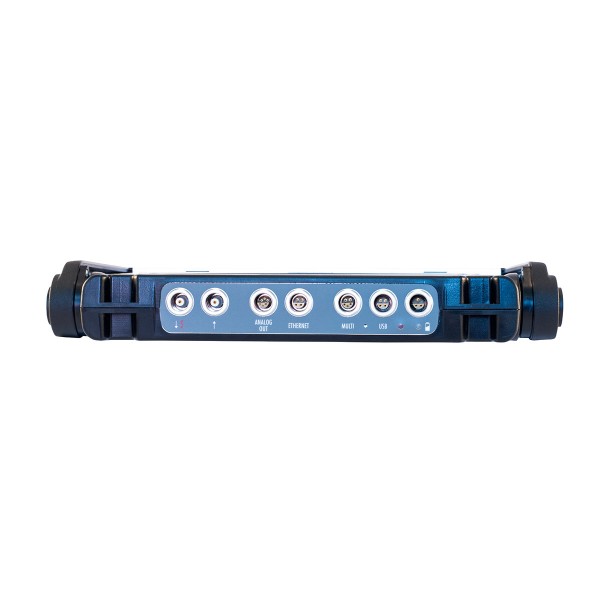

| Коммуникационные порты | USB, RS232, Ethernet, Wireless Ethernet (позаказу), Bluetooth (позаказу) |
| Вход B-scan | сигнал от энкодера A, B, старт, TTL 5 В, питание энкодера – переключаемое 5 В |
| Диапазон устанавливаемых скоростей ультразвука | От 100 до 15240 м/с в стали |
| Рабочие частоты |
0.5 МГц - 30 МГц при -3 дБ |
| Задержка | от -10 до 4800 мс |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала | 111 дБ макс. и опорное усиление, регулировка с шагом по выбору 6 дБ, 1 дБ, 0.5 дБ и 0.1 дБ |
| Дискретность измерения толщины | 0.01 мм по стали |
| Диапазон измерения толщины | от 1 мм до 29 000 мм по стали |
| Демпфирование | от низкого (100 В) до макс. (400 В) 50, 57, 200, и 1000 Ом |
| Фильтры: | широкополосный, узкополосный или переключаемые полосовые фильтры - 1 МГц, 2 МГц, 2.25 МГц, 4 МГц, 5 МГц, 10 МГц |
| DAC (кривая амплитуда-расстояние (АРК) | построение по 20 точкам, регулируемая по высоте |
| Глубина (амплитуда) ВРЧ (динамический диапазон) | 111 дБ (71 дБ непрерывно) |
