Ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до версии дефектоскопа на фазированных решетках УСД-60ФР.
После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

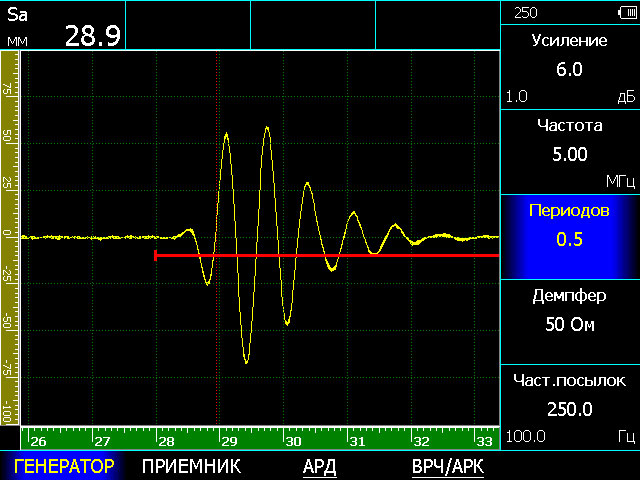

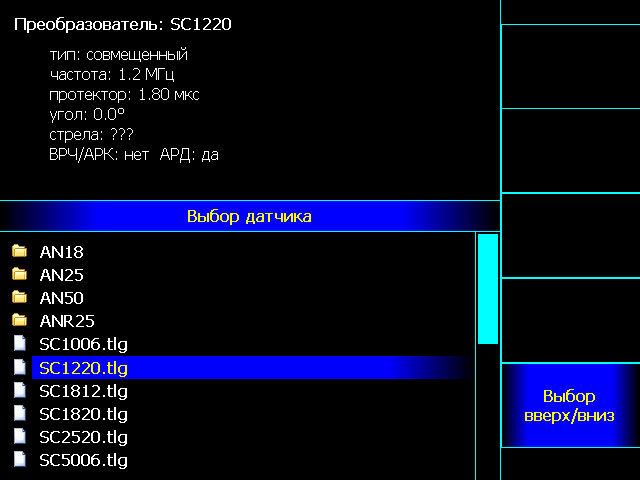

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.
Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.
Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.
Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.
Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.

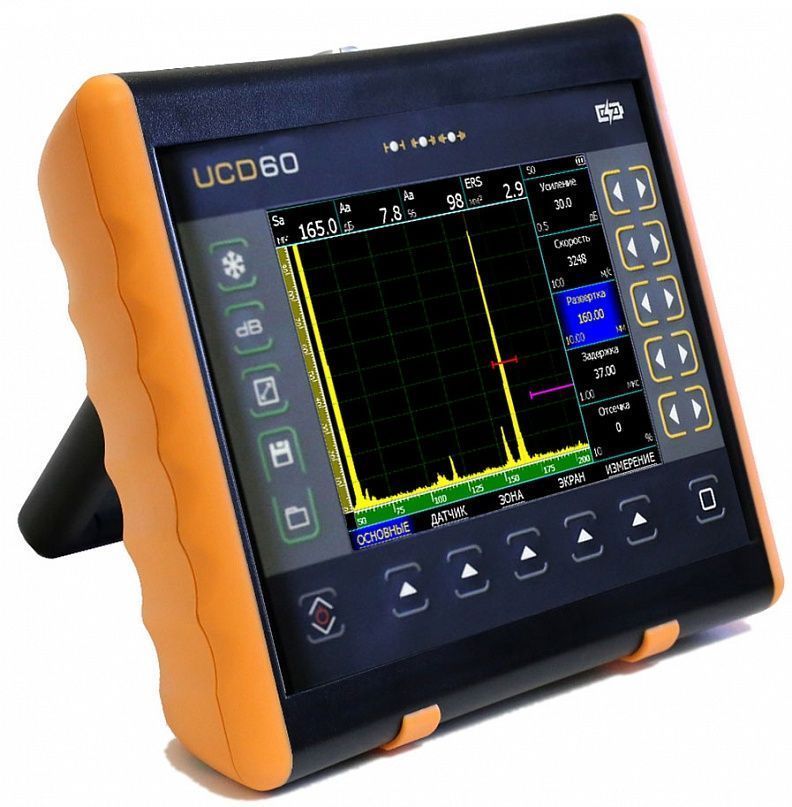

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Преимущества
- Универсальный классический дефектоскоп с возможностью обновления до версии с фазир. решетками и TOFD
- Запись сигналов по 1 или 2х координатному датчику оборотов
- Функции ВРЧ, АРК и АРД
- Работа с ЭМА преобразователями
- Конструктор геометрии сварного шва
- Интерфейс: USB
- Обновление прошивки по USB
- Питание: Li-ion аккумулятор или внешний блок питания
- до 10 часов работы от аккумулятора
Технические характеристики:
| Характеристика | Значение |
|
Развертка |
мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100 |
|
Задержка |
от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 3000 мм (эхо-режим), 6000 мм (теневой режим) |
|
Диапазон скоростей |
|
| Задержка в призме: |
0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
|
Демпфирование |
25 ом / 50 ом/ 1000 Ом |
| Питание от сети: | сеть переменного тока: 100-120 В~, 200-240 В~, 50-60 Гц |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса |
|
Усилитель |
широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров |
|
Язык меню |
русский, английский |
| Память: |
200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Размеры: |
200 мм x 225 мм x 80 мм |
| Масса: |
1,4 кг с аккумуляторами |
|
Интерфейс |
USB |
| Гарантийный срок: | гарантия на 2 года (батарея не входит в гарантию). Возможность трёхлетней гарантии опционально. |
|
Разъемы преобразователей |
2 Lemo00 |
|
Аккумулятор |
Li-ion 10.8В, 5000 mА/ч |
|
Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
