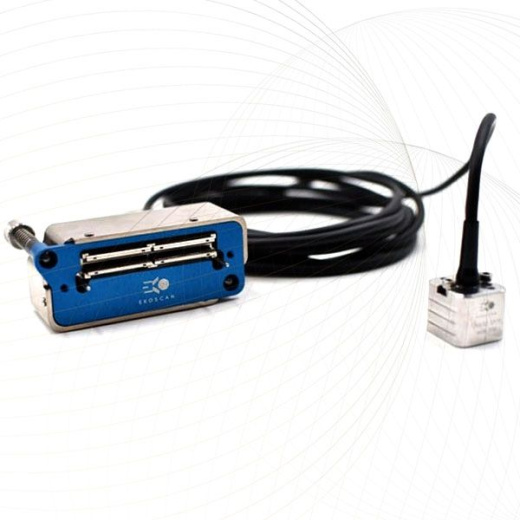

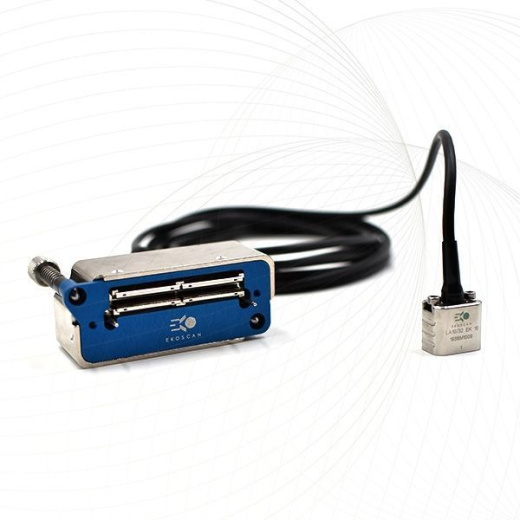

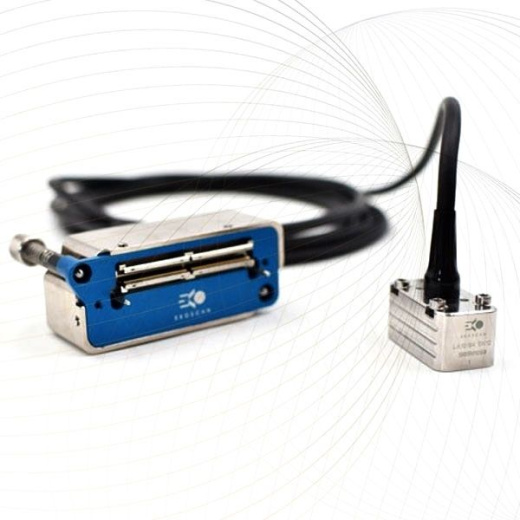

Преобразователи для контроля сварных швов серии EK 10-11-12 оснащены корпусом и выходным кабелем, расположенным спереди или сверху, для избежания интерференции с держателем преобразователя сканера. Высокопроизводительные датчики с фазированной решеткой в соответствии со стандартом ISO 1563-2.
Преобразователи для контроля сварных швов серии EK 10-11-12 оснащены корпусом и выходным кабелем, расположенным спереди или сверху, для избежания интерференции с держателем преобразователя сканера. Данные преобразователи подходят как для ручного, так и для автоматизированного контроля сварных соединений. Преобразователи и призмы серии EK 10-11-12 значительно упрощают контроль сварных швов за счет уменьшенного диапазона конфигураций и улучшенного отношения сигнал-шум (ОСШ).
Преимущества:
- Датчики спроектированы так, чтобы иметь низкий профиль для зон с ограниченным доступом
- Слой Wave с акустической адаптацией к воде или Rexolite®
- Каждый датчик поставляется со своим сертификатом EN 18563-2.
- Специальная конструкция, оптимизированная для контроля сварных соединений
- Непревзойденное отношение сигнал-шум
- Широкий диапазон измеряемых толщин
- Новая конструкция призмы, позволяющая улучшить акустический контакт с поверхностью объекта
Типичные области применения:
- Ручной или автоматический контроль
- Обнаружение дефектов и определение размеров

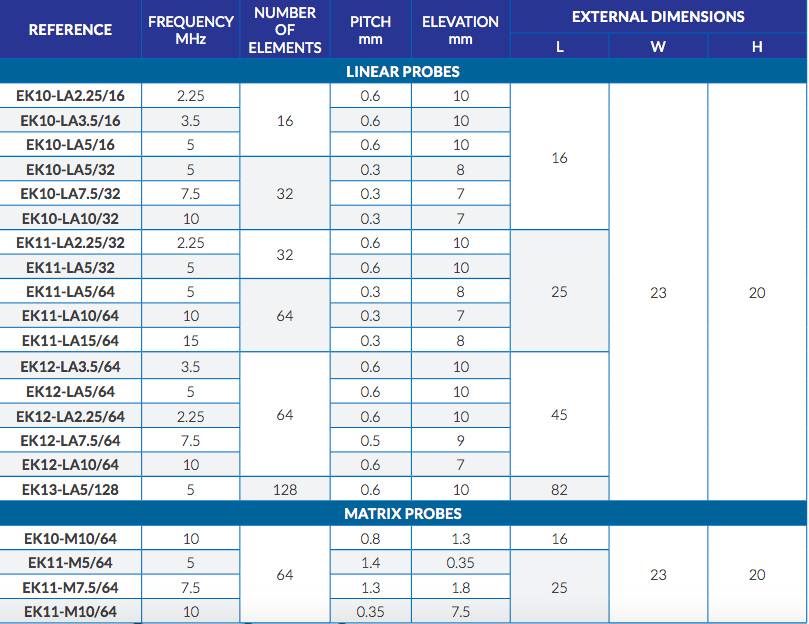

Технические характеристики и размеры ПЭП:
Данные преобразователи идут с разъемом IPEX и HYPERTRONIX и кабелем 2,5 м; по требованию заказчика могут быть оборудованы другими разъемами и кабелем различной длины.
Компания EKOSCAN имеет возможность изготовления аналогичных по конструкции преобразователи серии A31 и A32 от Olympus и призм к ним.
