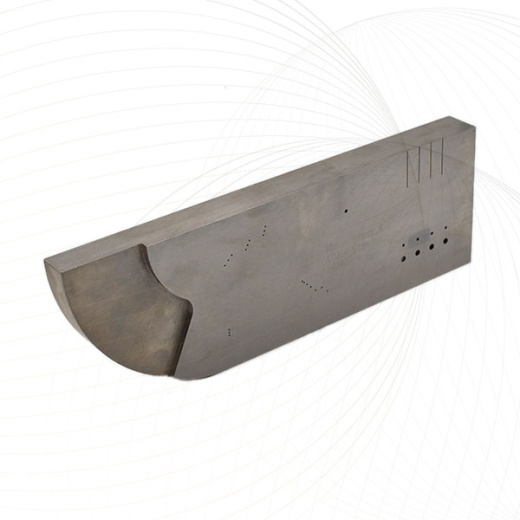

Блок калибровки фазированной решетки "Тип A" используется во время первоначальной настройки и калибровки дефектоскопа с фазированной решеткой. Этот блок можно использовать для выполнения таких задач, как проверка угла луча, калибровка задержки в призме, калибровка чувствительности, выполнение DAC/TCG и многое другое.
Геометрия:
- Размеры в дюймах: толщина 1000 дюймов, высота 4000 дюймов, длина 12,00 дюймов .
- Метрические размеры: толщина 25,0 мм, высота 100,0 мм, длина 300,0 мм.
Изготовлен в соответствии с ASME (2541.2557 и 2558
Особенности метрической версии:
- радиусы 100,0 мм и 50,0 м
- 19 сквозных отверстий диаметром 1,0 мм
- 1 сквозное отверстие диаметром 2,0 мм
- 4 FBH диаметром 2,0 мм x глубиной 2,0 мм, 4,0 мм, 6,0 мм и 8,0 мм
- 4 FBH диаметром 4,0 мм x глубиной 1,0 мм, 3,0 мм, 5,0 мм и 7,0 мм
- 3 FBH диаметром 2,0 мм и глубиной 3,0 мм, обработанные по радиусу 50 мм
- 4 выемки EDM: 0,1 мм, 0,2 мм, 0,3 мм и 0,4 мм в глубину, 0,5 мм в ширину и 25,0 мм в длину.
Процесс изготовления:
Процесс начинается с высококачественной мелкозернистой стали, изготовленной в специальном размере. Выбор материала сопровождается термической обработкой, дефектоскопией, проверкой затухания материала, проверкой скорости материала (продольная и поперечная волна), механической обработкой и подготовкой поверхности, идентификацией блока, внутренним никелированием и подготовкой полного пакета документации.
Каталожные номера для заказа:
- PATYPEAA: углеродистая сталь
- PATYPEAI: нержавеющая сталь
- PATYPEAALL: алюминий
