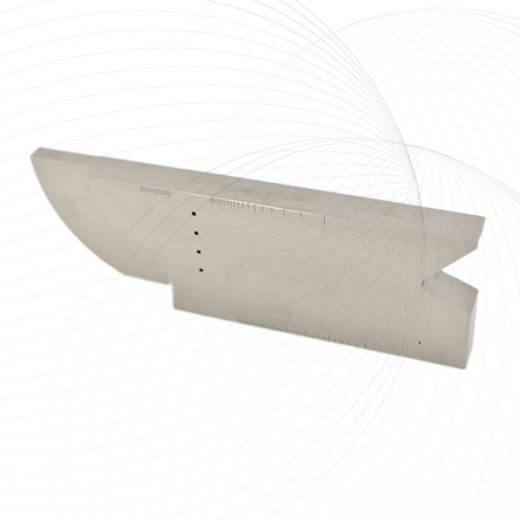

Блок PAUT IIW, изготовленный в соответствии со стандартом ISO 19675, был разработан международным комитетом экспертов по неразрушающему контролю с конкретной целью создания всемирно признанного стандартизированного блока для калибровки оборудования для фазированной решетки и обычного ультразвукового дефектоскопа. (До разработки этой спецификации не существовало международных стандартов, описывающих конкретный блок для калибровки систем PAUT).
Геометрия:
- Размеры: ширина 25 мм, высота 100 мм, длина 300 мм, радиусы 100 и 50 мм.
- Материал: сталь, алюминий, нержавеющая сталь
Применение PAUT IIW, включает в себя:
Индекс преобразователя, угол выхода луча, линейность временной развертки, калибровка временной развертки, линейность аттенюатора, линейность высоты экрана, длительность импульса, отношение сигнал/шум (SNR,) Задержка в призме, Контроль активных элементов, Выравнивание чувствительности для E-сканов, Выравнивание чувствительности для S-сканов, Проверка построения, Назначение элементов, Оценка анизотропии и другое.
Процесс изготовления:
Процесс начинается с высококачественной мелкозернистой стали, изготовленной в специальном размере. Выбор материала сопровождается термической обработкой, дефектоскопией, проверкой затухания материала, проверкой скорости материала (продольная и поперечная волна), механической обработкой и подготовкой поверхности, идентификацией блока, внутренним никелированием и подготовкой полного пакета документации.
Каталожные номера для заказа:
- PATYPE19675A: углеродистая сталь
- PATYPE19675I: нержавеющая сталь
- PATYPE19675AL: алюминий
