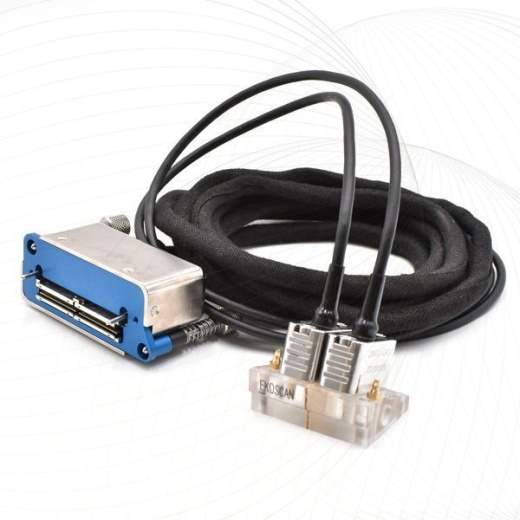

Раздельно-совмещенные матричные и линейные DLA и DMA преобразователи

Раздельно-совмещенные матричные преобразователи серии ЕК17, ЕК27 (DMA) состоят из двух ФР-ПЭП, подключенных к одному разъему, и способны генерировать продольные звуковые волны приема-передачи (TRL). Данные ПЭП особенно незаменимы при контроле армированных труб и материалов с высоким затуханием звука.

Преимущества ФР-преобразователей

• Способность передачи и приема продольных волн в гранулированных материалах.
• Улучшенное проникновение в нержавеющих сталях, включая аустенитные и коррозионно-стойкие сплавы, а также сварные соединения разнородных металлов
• Превосходное отношение сигнал-шум

Применение - контроль сварных швов из нержавеющей стали

• Коррозионно-стойкие сплавы (КСС)
• Нержавеющая сталь
• Аустенитные сплавы
• Армированные трубы
• Сварные соединения разнородных металлов

Раздельно-совмещенный линейный фазированный преобразователи серии DLA:

Раздельно-совмещенный линейный фазированный преобразователи серии ЕК25, ЕК26, ЕК27, ЕК28 (DLA) для коррозионного мониторинга имеет немало преимуществ перед традиционным ультразвуковым раздельно-совмещенным преобразователем. Данный ФР-ПЭП значительно улучшает производительность контроля, благодаря таким характеристикам, как большой охват и высокая скорость сканирования, развертка C-скан с высокой плотностью измерительных точек. В отличие от стандартного эхо-импульсного режима, используемый в преобразователе принцип разделения генерации и приема сигнала позволяет достичь оптимального разрешения вблизи поверхности, улучшенного обнаружения точечной коррозии, выявлять критические утонения стенок.

Благодаря встроенной функции ирригации и сменной линии задержки, которая может быть отформована под кривизну трубы, линейные раздельно-совмещенные ФР-ПЭП для коррозионного мониторинга теперь используются для автоматизированного контроля.

Преимущества и особенности преобразователей серии DLA

• Обнаружение дефектов на глубине 1 мм от поверхности.
• Доступная по цене сменная линия задержки.
• Встроенная ирригация.
• Опция высокой температуры для сканирования горячих поверхностей.
• Ширина охвата луча до 30 мм.
• Износостойкие твердосплавные (карбидные) пластины для защиты призм.
• Типичная глубина контроля: от 1 до 80 мм в углеродистой стали.

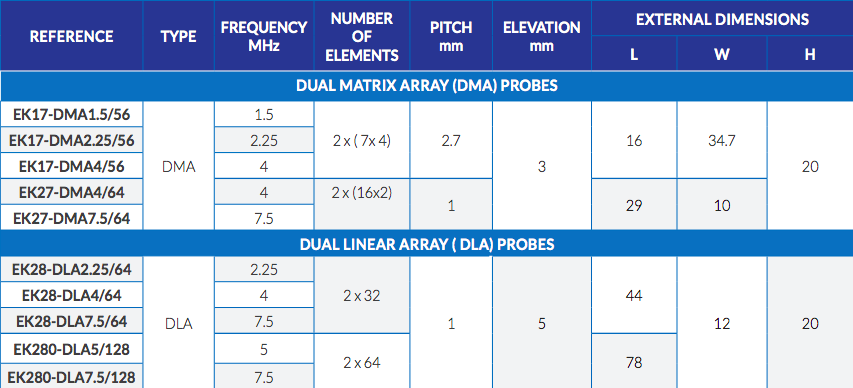

Технические характеристики и размеры ПЭП:

Данные преобразователи идут с разъемом IPEX и HYPERTRONIX и кабелем 2,5 м; по требованию заказчика могут быть оборудованы другими разъемами и кабелем различной длины.
