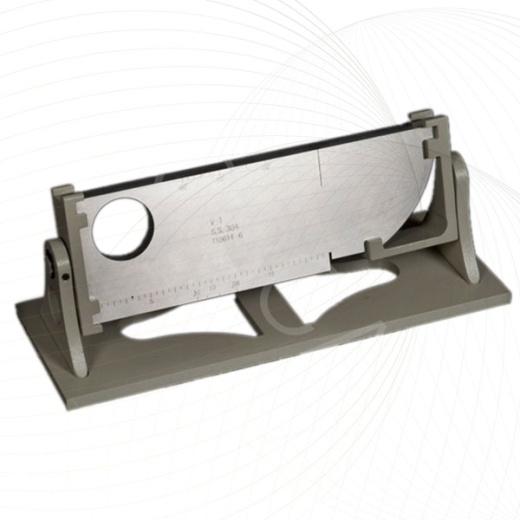

Ультразвуковой калибровочный стандартный образец V1 изготавливается из углеродистой стали. Данный предназначен для калибровки ультразвуковых дефектоскопов при ультразвуковом контроле качества сварных соединений и соответствует ДСТУ 4002-2000 (ISO 2400, DIN 54120, B. S. 2704)
Применение:
● Настройка глубиномера узк. дефектоскопа и проверка линейности развертки, для сдвиговых волн;
● Настройки скорости развертки для сдвиговых волн;
● Определение точки выхода и стрелы наклонного преобразователя
● Проверки мертвой зоны прямых или РС ПЭП
● Настройки предельной чувствительности дефектоскопа при работе с наклонным ПЭП
Технические характеристики:
- Образец изготовлен из низкоуглеродистой мелкозернистой стали с малым коэффициентом затухания.
- Скорость продольных ультразвуковых колебаний (УЗК) в материале образца на частоте 5,0 МГц при температуре (20±5) 0 С равна (5920±30) м/с.
- Скорость продольных УЗК в материале вставки образца (полиметилакрилате) на частоте 5,0 МГц при температуре (20±5) 0 С равна (2670±100) м/с.
- Геометрические размеры образца соответствуют ДСТУ 4001-2000 (ISO 2400, DIN 54120, B. S. 2704) .
Каталожные номера для заказа:
- CAL1A: углеродистая сталь
- CAL1I: нержавеющая сталь
- CAL1AL: алюминий
* Блок может поставляться с вращающейся стойкой.
Поставляется со Свидетельством о калибровке, выданным РУП "БелГим" и сертификатом соответствия завода изготовителя.
