Твердомер ТКМ-459С – высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Предназначен для неразрушающего контроля качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
Принцип действия твердомера – UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс)
Навигация по странице:
● Преимущества● Особенности
● Технические характеристики
● Комплект поставки

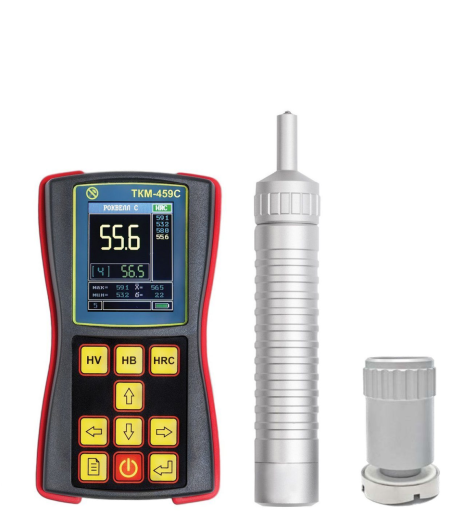

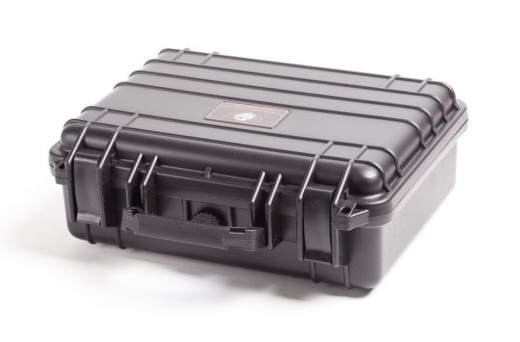

УЗ твердомер ТКМ-459C “Специальный” успешно применяется в особо тяжелых производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят насадка «U-459» для позиционирования датчика, контрольный образец твердости по шкале HRC.
ТКМ-459С выполняет контроль твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Преимущества ультразвукового твердомера ТКМ-459С
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля – от 1 мм.
- Контроль в пазах и глухих отверстиях – от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Предусмотрено оповещение о выходе результата измерения за установленные пределы.
Особенности конструкции ТКМ-459С
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Уникальная система статистической обработки.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
– дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Технические характеристики:
Комплект поставки
Составляющие комплекта | “Базовый” | “Специальный” | “Максимум+” |
Электронный блок твердомера со встроенным аккумулятором |
+ |
+ |
+ |

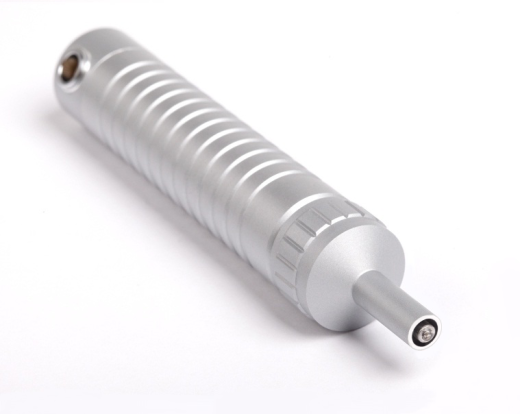

Датчик тип «А» (50Н) штатный | + | + | + |
Датчик тип «Н» (10Н) | + | ||
Датчик тип «С» (100Н) | + | ||
Датчик тип «К» (50Н) | + | ||
Датчик тип «AL» (50Н) с наконечником 65 мм | + | ||
Насадка «U-459» для криволинейных и цилиндрических поверхностей | + | + | |
Соединительный кабель к твердомерам серии ТКМ-459 | 1 шт. | 2 шт. | 2 шт. |
Контрольный образец твердости HRC | + | ||
Комплект эталонных мер твердости МТР (ГОСТ 9031) | + | ||
Штатив для позиционирования датчика твердомера | + | ||
Аккумуляторная шлифовальная машинка | + | ||
Зарядное устройство | + | + | + |
Руководство по эксплуатации (совмещено с паспортом) | + | + | + |
Программное обеспечение на CD-диске | + | + | + |
USB-кабель для подключения к ПК | + | + | + |
Чехол и манжета для закрепления прибора на груди (руке) | + | + | + |
Сумка для безопасной переноски и хранения | + | ||
Специализированный кейс для переноски и хранения | + | + |
Дополнительная комплектация
- Сменные датчики различной конструкции и нагрузки.
- Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
- Эталонные меры твердости (ГОСТ 9031).
- Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий.
- Соединительные кабели.
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
