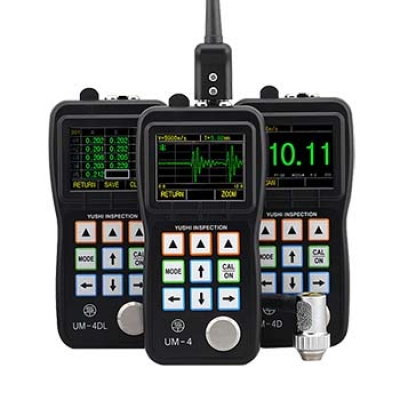

YUSHI INSTRUMENTS является самым быстрорастущим производителем толщиномеров на рынке. YUSHI специализируется на высокотехнологичных технологиях измерения толщины для решения различных задач измерения толщины. UM-4 это толщиномер нового поколения, выпущенный компанией YUSHI INSTRUMENTS. Прорывная технология обеспечивает лучшую производительность толщиномера при том же бюджете. Это значительно улучшает производительность предыдущих ультразвуковых толщиномеров с большей стабильностью и воспроизводимостью измерений. Он широко используется для измерения толщины стенок трубопроводов, сосудов под давлением и резервуаров для хранения в нефтехимической, электроэнергетической, судостроительной и обрабатывающей промышленности.
Первый в отрасли экономичный полностью цифровой толщиномер
Полностью цифровые толщиномеры должны преобразовывать аналоговый ультразвуковой сигнал в цифровой сигнал, затем цифровой сигнал обрабатывается, и, наконец, достигается высокопроизводительная возможность измерения толщины. Функция моментального скрина A-скана, технология измерения перехода через ноль “zero-crossing” , и высокое разрешение серии UM-4 основаны на полностью цифровой технологии.
Инновационная функция A-скана

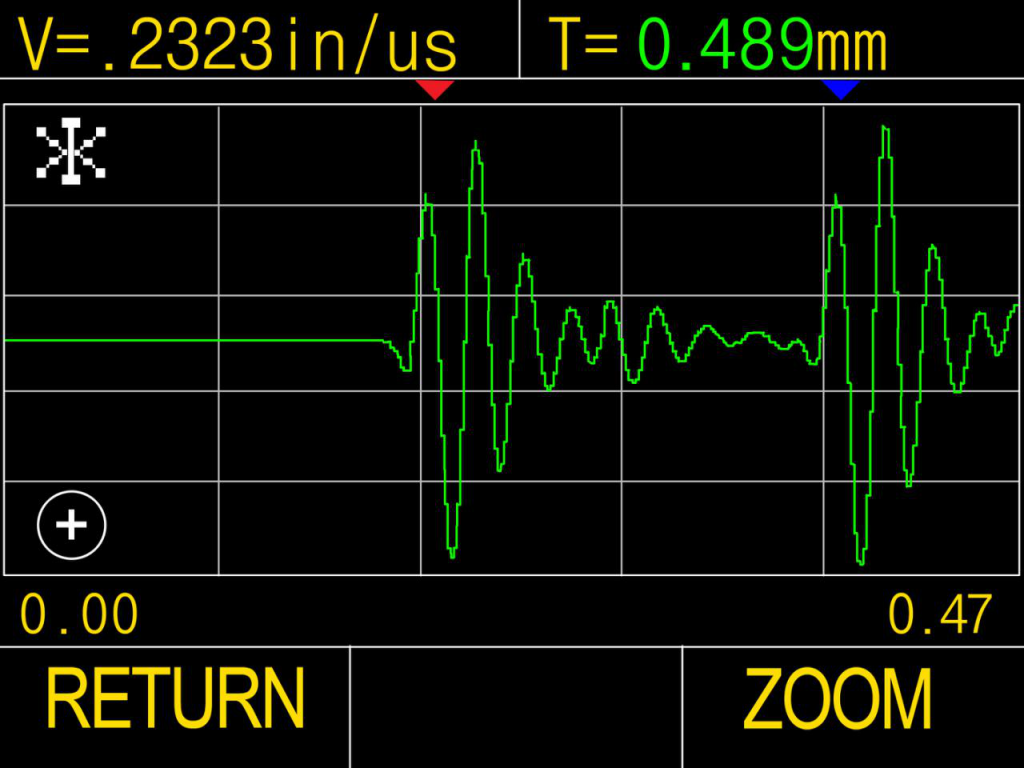

Отмечая вступление экономичных толщиномеров в полностью цифровую эру: Серия UM-4 обеспечивает функцию отображения формы сигнала А-скана впервые в продуктах того же класса. Ультразвук больше не является невидимым и неосязаемым абстрактным понятием. Пользователь может видеть форму волны ультразвукового сигнала непосредственно на экране, чтобы проверить правильность показаний толщины, проанализировать причину проблемы и помочь пользователю найти решение проблемы
Прорыв в технологии измерения перехода через ноль: На основе полностью цифровой технологии, с использованием технологии измерения перехода через ноль, измеренное значение не зависит от амплитуды эхо-сигнала, коэффициента затухания материала, высоты усиления и строба и т. д. Он имеет высокую стабильность и надежность измерения.
Четкий и яркий цветной ЖК-дисплей
Четко читается при тусклом ярком солнечном свете или под очень плохим углом. Он имеет довольно хорошие характеристики угла обзора, а четыре осевых аспекта также могут достигать угла обзора, близкого к 180 градусам.
Больше памяти, более удобная функция хранения

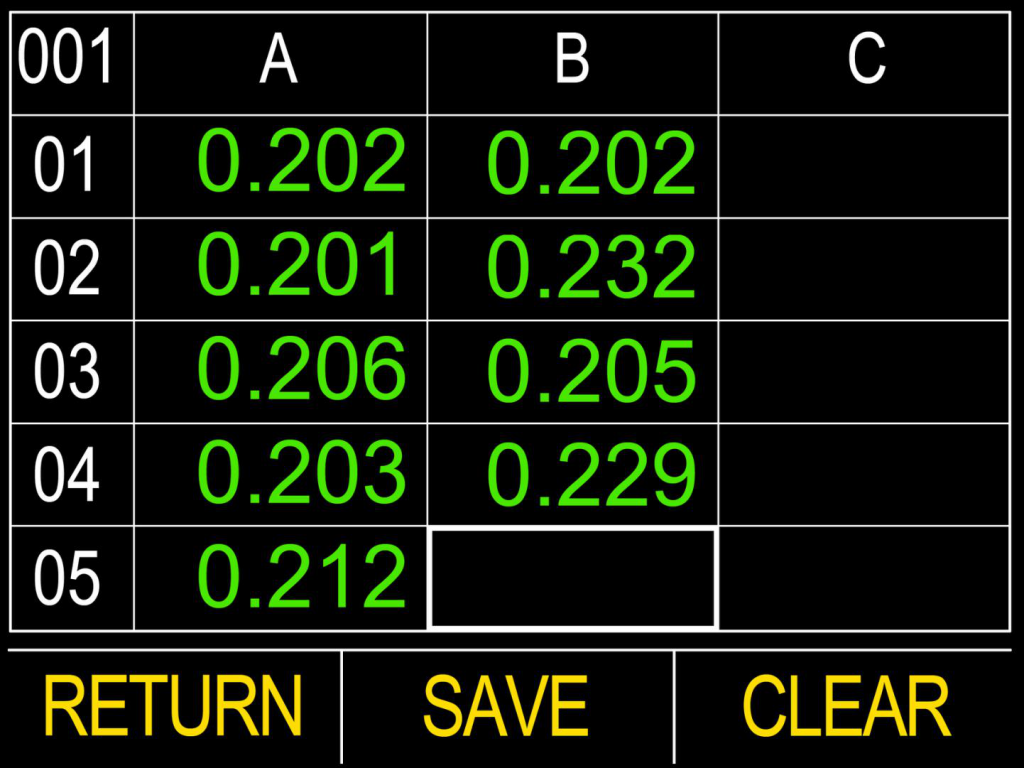

Можно сохранить 100 000 значений толщины, что составляет от 20 до 200 раз для продуктов одного класса; Сначала используйте файлы хранения сетки в домашних условиях, 15 значений толщины могут отображаться на экране, и его положение в сетке может отображаться одновременно, чтобы пользователи могли удобно просматривать сохраненные данные толщины. полноскоростной интерфейс USB 2.0; Мощное программное обеспечение для статистики и управления данными DataView
Функция “измерение через покрытие” удаление краски или другого покрытия больше не требуется

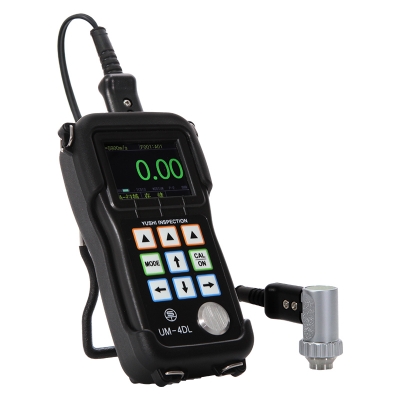

YUSHI впервые выпустили толщиномер UM-1D с технологией сквозного покрытия в отечественном производстве, а теперь UM-4D и UM-4DL также имеют эту широко известную функцию. Эта функция достигается за счет измерения двух последовательных эхо-сигналов от дна подложки.
Плюсов в этом режиме больше:
- Калибровка нуля не требуется;
- Высокая стабильность, измеренное значение не зависит от давления на датчик, толщины соединительного слоя и пятен пыли на поверхности заготовки;
- Дрейф нуля;
Действительно достичь разрешения 0,01 мм ультразвукового толщиномера в продуктах того же класса
Разрешение дисплея обычных ультразвуковых толщиномеров обычно составляет 0,01 мм, но фактическое разрешение трудно достичь 0,01 мм. Частота счетчика таймера в схеме обычного толщиномера обычно ниже 30 МГц, а фактическое аппаратное разрешение едва достигает 0,1 мм. Метод усреднения результатов имитирует эффект отображения с изменением на 0,01 мм. Это не улучшает действительное разрешение, но вызывает явление нестабильного отображения. Ультразвуковые толщиномеры серии UM-4 используют революционную полностью цифровую технологию и специальный алгоритм, его фактическое разрешение может достигать 0,01 мм. Эксперимент показал, что можно легко различить два тестовых блока с разницей в толщине всего 0,01 мм.
Больше практичных функцийБолее высокая скорость обновления измерений: Частота обновления 4 Гц, 8 Гц, 16 Гц регулируемая; Выберите 4 Гц для обычных приложений, высокую частоту обновления можно выбрать для быстрого сканирования.

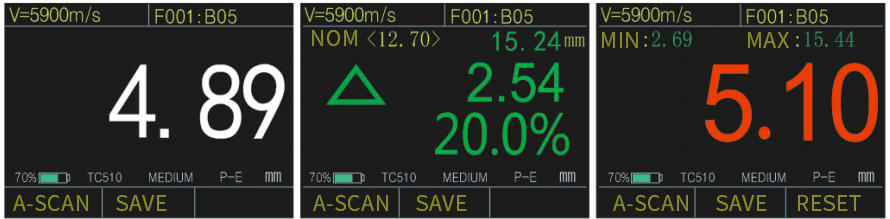

Усиление: регулируемое низкое, среднее, высокое; Режим alarm: в состоянии alarm показания мигают и цвет меняется; Разница/коэффициент уменьшения: в режиме разницы отображается разница между измеренным значением и заданным значением; Скорость уменьшения предназначена для расчета и отображения процента толщины, уменьшенной после утончения материала; Типичное применение – измерение металлических материалов, которые стали тоньше из-за изгиба. Макс./ мин. Захват: измеренное значение, максимальное и минимальное значение толщины могут отображаться на одном экране. (Белый цвет означает хороший контакт, красный цвет означает сигнал тревоги - см ниже).
Простота в эксплуатации: UM-4 чрезвычайно прост в эксплуатации, пользователь может работать с ним без какой-либо подготовки. Используйте программные клавиши и одноуровневые меню и обеспечьте многоязычный интерфейс
Технические характеристики:
| Функции: | UM-4 | UM-4D | UM-4DL | Опция записи данных | ||||||||
| Цветной дисплей | X | X | X | |||||||||
| Д-Скан + скрин | X | X | X | |||||||||
| Max./Min отображение | X | X | X | |||||||||
| DIFF/RR% | X | X | X | |||||||||
| Измерение через покрытие |
|
X | X | |||||||||
| Память данных |
|
|
X | X | ||||||||
| ПО DataView |
|
|
X | X | ||||||||
| Технические параметры: | ||||||||||||
| Дисплей | 2,4-дюймовый (матрица 320x240 точек) цветной ЖК-дисплей | |||||||||||
| Принцип работы | Импульсное эхо и эхо-эхо с двухэлементными преобразователями | |||||||||||
| Диапазон измерения | от 0,6 мм до 508 мм (от 0,025 дюйма до 20,00 дюйма), в зависимости от датчика, материала и состояния поверхности | |||||||||||
| Разрешение измерения | 0,01 мм, 0,1 мм (0,001”, 0,01"). Выбирается во всем диапазоне измерения | |||||||||||
| Единицы | Дюйм или миллиметр | |||||||||||
| Усиление | Регулируемый низкий, средний или высокий | |||||||||||
| Режим дисплея | Нормальный, минимальное/максимальное отображение, DIFF/RR% | |||||||||||
| Коррекция V-скорости | Авто, компенсация нелинейности двухэлементных преобразователей | |||||||||||
| Частота обновления | Выбираемые 4 Гц, 8 Гц, 16 Гц | |||||||||||
| Диапазон скорости материала | от 500 до 9999 м/с | |||||||||||
| Язык | Русский, китайский, английский, японский, французский, немецкий | |||||||||||
| Настройка сигнала тревоги | Мин и макс сигналы. Динамическое изменение цвета сигнала при тревоге | |||||||||||
| Источник питания | Две батареи 1,5 В AA, 24 часа в режиме ожидания | |||||||||||
| Отключение | Выбираемое автоматическое отключение через 5, 10, 20 минут бездействия или отключение только вручную | |||||||||||
| Рабочая Температура | От -10°C до +50°C, до -20°C при особых требованиях | |||||||||||
| Размер | 153 мм х 76 мм х 37 мм (В х Ш х Г) | |||||||||||
| Вес | 280 г, включая батареи | |||||||||||
| Возможности опции записи данных: | ||||||||||||
| Емкость | 400 файлов, 100 000 чтений | |||||||||||
| Структура файлов | Сеткой | |||||||||||
| Строки X Столбцы | 21 X 12 | |||||||||||
| Коммуникационный порт | Порт USB 2.0 (полноскоростной) | |||||||||||
| Программное обеспечение | Программное обеспечение DataView | |||||||||||
| Технические характеристики датчика серии UM-4 | ||||||||||||
| Модель | PT08 | TC510 | TC550 | ZT12 | PT06 | PT04 | GT12 | |||||
| Тип | Стандартно | Стандартная конфигурация | Композитный пьезоэлемент | для контроля чугуна | для малых диаметров | Карандашного типа | Высоко температурный | |||||
| Частота | 5MHz | 5MHz | 5MHz | 2MHz | 7.5MHz | 10MHz | 5MHz | |||||
| Контактный диаметр | 11 мм | 13,5 мм | 13,5 мм | 17 мм | 8,7 мм | 7 мм | 15 мм | |||||
| Измер. диапозон | 0.8-100.0mm | 1.2-200.0mm | 1.0-200.0mm | 4.0-508.0mm | 0.8-30.0mm | 0.7-12.0mm | 4.0-80.0mm | |||||
| Темп. диапозон | -10—60Т | -10—70Т | -10—70Т | -10—70Т | -10—70Т | -10—70Т | -20—480Т | |||||
