Если обычные ультразвуковые толщиномеры не могут удовлетворить ваши потребности, выберите YUSHI INSTRUMENTS серию UM-5, которая может решить различные проблемы измерения толщины с помощью экономичных решений.
Если обычные ультразвуковые толщиномеры не могут удовлетворить ваши потребности, выберите YUSHI INSTRUMENTS серию UM-5, которая может решить различные проблемы измерения толщины с помощью экономичных решений.
Принцип работы:
Обычные ультразвуковые толщиномеры, использующие принцип эхо-импульсного метода, должны удовлетворять следующим требованиям:
Условия для успешного измерения:
- Первый эхосигнал от донной поверхности должен быть выше строба (уровень строба фиксирован и не может быть отрегулирован).
- Нет других препятствий выше строба до первого эхосигнала от донной поверхности (иначе будет измерены дополнительные шумы). Иногда существует много условий, которые не могут удовлетворить вышеуказанным требованиям, например, тяжелые приповерхностные коррозия, крупнозернистые материалы (такие как чугун), алюминиевые материалы, трубы малого диаметра, ультратонкие плиты, сверх толстые плиты, шероховатая поверхность, неровности материала, внутренние дефекты, слоистость структуры и т.п., обычные ультразвуковые толщиномеры будут бессильны.
UM-5 легко решает вышеперечисленные проблемы: Высоту усиления и строба можно отрегулировать так, чтобы эхосигнал от первой нижней поверхности был выше строба. Функция игнорирования может сделать недействительными другие помехи перед первым эхосигналом от поверхности донного сигнала.

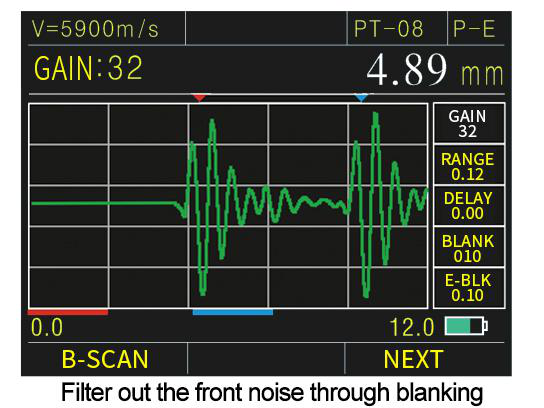

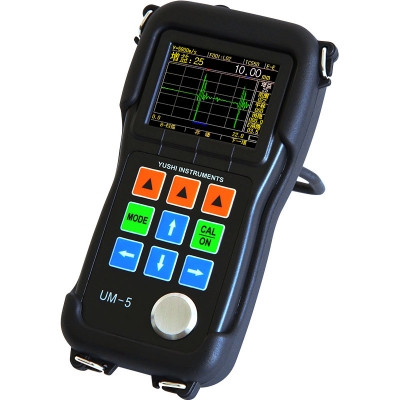

Инновационная функция A-скана
Пользователь может непосредственно видеть цветной ультразвуковой сигнал А скана на экране, что необходимо для проверки того, соответствует ли измеренное значение толщины правильным или нет. Во многих случаях ошибочная толщина показания или даже при отсутствие показаний, пользователь можно легко найти проблему по А- скану. Единственное, что нужно сделать Пользователю, это настроить три параметры: усиление (GAIN), игнорирования эха (BLANKING) и строб (GATE).
Регулируемая высота усиления. Только когда эхо-сигнал выше строба, прибор может распознать и принять эхо-сигнал и получить измеренное значение. Это показывает важность регулируемой высоты строба, особенно в приложениях с низким эхо-сигналом (таких как ультратонкие пластины, сверх толстые пластины и т. д.).
Особенности:
✔️Красный указатель. В режиме А-скана имеется красная стрелка (указатель), указывающая точку измерения, а показание толщины является абсциссой этой точки. Это может помочь определить правильность показаний толщины. При правильном измерении красная стрелка должна указывать на передний конец первого эхо донного сигнала.
✔️Регулировка усиления. Отрегулируйте усиление эхо-сигнала с помощью прибора, вручную увеличьте или уменьшите на 1 дБ. Эта функция очень эффективна для измерения звукопоглощающих материалов (например, металлических отливок).
✔️Функция игнорирования. Игнорируйте форму сигнала в выбранном диапазоне и отфильтруйте вредные помехи, влияющие на измерение, такие как шум из-за шероховатой поверхности материала или внутренних неровностей.
✔️Диапазон. Отрегулируйте диапазон отображаемой на экране формы волны, форма волны визуально сжимается или расширяется. Если диапазон отображения установлен неправильно, эхосигнал может появиться в невидимой области, но измеренное значение все равно будет отображаться правильно.
✔️Задержка. Отрегулируйте начальное положение сигнала, отображаемого на экране, сигнал визуально перемещается по горизонтали. Если преобразование установлено неправильно, форма эхо-сигнала может быть за пределами области отображения и не видна, но измеренное значение все еще может отображаться правильно. Функция диапазона и панорамирования может увеличивать любую часть сигнала и отображать ее на экране.

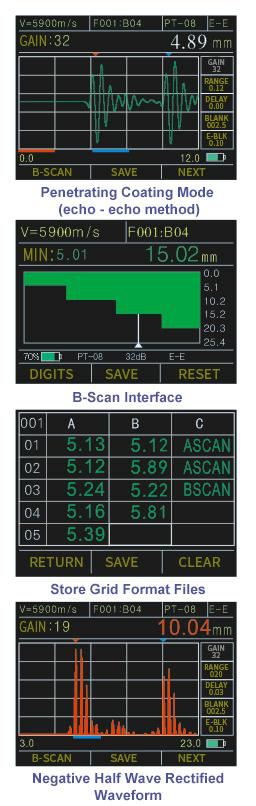

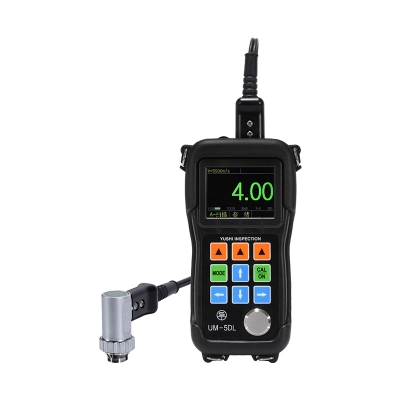

Функция “измерение через покрытие”. YUSHI впервые выпустили толщиномер UM-1D с технологией сквозного покрытия в отечественном производстве, а теперь UM-5D и UM-5DL также имеют эту широко известную функцию. Эта функция достигается за счет измерения двух последовательных эхо-сигналов от дна подложки. Плюсов в этом режиме больше:
- Калибровка нуля не требуется;
- Высокая стабильность, измеренное значение не зависит от давления на датчик, толщины соединительного слоя и пятен пыли на поверхности заготовки;
- Дрейф нуля;
- RF описывает полную форму волны эха;
- RF- указывает фазовую форму волны RF+;
- Полуволна+ означает игнорировать полуволну эхо- и оставить только полуволну эхо+;
- Полуволна- означает игнорировать полуволну эхо- и перевернуть полуволну эхо- на +;
- Полная волна указывает на полуволну + эхо, а перевернутая полуволна - эхо.
Больше практичных функций:
Усиление: регулируемое низкое, среднее, высокое; Режим alarm: в состоянии alarm показания мигают и цвет меняется; Разница/коэффициент уменьшения: в режиме разницы отображается разница между измеренным значением и заданным значением; Скорость уменьшения предназначена для расчета и отображения процента толщины, уменьшенной после утончения материала; Типичное применение – измерение металлических материалов, которые стали тоньше из-за изгиба. Макс./ мин. Захват: измеренное значение, максимальное и минимальное значение толщины могут отображаться на одном экране. (Белый цвет означает хороший контакт, красный цвет означает сигнал тревоги - см ниже).
Более высокая скорость обновления измерений: Частота обновления 4 Гц, 8 Гц, 16 Гц регулируемая; Выберите 4 Гц для обычных приложений, высокую частоту обновления можно выбрать для быстрого сканирования.
Простота в эксплуатации: UM-5 чрезвычайно прост в эксплуатации, пользователь может работать с ним без какой-либо подготовки. Используйте программные клавиши и одноуровневые меню и обеспечьте многоязычный интерфейс

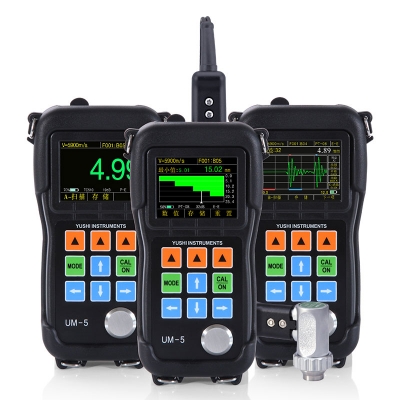

Технические характеристики:
| Функции: | UM-5 | UM-5D | UM-5DL | Опция записи данных | ||||||||
| Цветной дисплей | X | X | X | |||||||||
| А-Скан + B скан | X | X | X | |||||||||
| Контроль и регулировка усиления | X | X | X | |||||||||
| Функция игнорирования | X | X | X | |||||||||
| Измерение через покрытие |
|
X | X | |||||||||
| Память данных |
|
|
X | X | ||||||||
| ПО DataView |
|
|
X | X | ||||||||
| Технические параметры: | ||||||||||||
| Дисплей | 2,4-дюймовый (матрица 320x240 точек) цветной ЖК-дисплей | |||||||||||
| Принцип работы | Импульсное эхо и эхо-эхо с двухэлементными преобразователями | |||||||||||
| Диапазон измерения | от 0,6 мм до 508 мм (от 0,025 дюйма до 20,00 дюйма), в зависимости от датчика, материала и состояния поверхности | |||||||||||
| Разрешение измерения | 0,01 мм, 0,1 мм (0,001”, 0,01"). Выбирается во всем диапазоне измерения | |||||||||||
| Единицы | Дюйм или миллиметр | |||||||||||
| Усиление | Регулируемый низкий, средний или высокий | |||||||||||
| Режим дисплея | Нормальный, минимальное/максимальное отображение, DIFF/RR% | |||||||||||
| Коррекция V-скорости | Авто, компенсация нелинейности двухэлементных преобразователей | |||||||||||
| Частота обновления | Выбираемые 4 Гц, 8 Гц, 16 Гц | |||||||||||
| Диапазон скорости материала | от 500 до 9999 м/с | |||||||||||
| Язык | Русский, китайский, английский, японский, французский, немецкий | |||||||||||
| Настройка сигнала тревоги | Мин и макс сигналы. Динамическое изменение цвета сигнала при тревоге | |||||||||||
| Источник питания | Две батареи 1,5 В AA, 24 часа в режиме ожидания | |||||||||||
| Отключение | Выбираемое автоматическое отключение через 5, 10, 20 минут бездействия или отключение только вручную | |||||||||||
| Рабочая Температура | От -10°C до +50°C, до -20°C при особых требованиях | |||||||||||
| Размер | 153 мм х 76 мм х 37 мм (В х Ш х Г) | |||||||||||
| Вес | 280 г, включая батареи | |||||||||||
| Возможности опции записи данных: | ||||||||||||
| Емкость | 400 файлов, 100 000 чтений | |||||||||||
| Структура файлов | Сеткой | |||||||||||
| Строки X Столбцы | 21 X 12 | |||||||||||
| Коммуникационный порт | Порт USB 2.0 (полноскоростной) | |||||||||||
| Программное обеспечение | Программное обеспечение DataView | |||||||||||
| Технические характеристики датчика серии UM-4 | ||||||||||||
| Модель | PT08 | TC510 | TC550 | ZT12 | PT06 | PT04 | GT12 | |||||
| Тип | Стандартно | Стандартная конфигурация | Композитный пьезоэлемент | для контроля чугуна | для малых диаметров | Карандашного типа | Высоко температурный | |||||
| Частота | 5MHz | 5MHz | 5MHz | 2MHz | 7.5MHz | 10MHz | 5MHz | |||||
| Контактный диаметр | 11 мм | 13,5 мм | 13,5 мм | 17 мм | 8,7 мм | 7 мм | 15 мм | |||||
| Измер. диапозон | 0.8-100.0mm | 1.2-200.0mm | 1.0-200.0mm | 4.0-508.0mm | 0.8-30.0mm | 0.7-12.0mm | 4.0-80.0mm | |||||
| Темп. диапозон | -10—60Т | -10—70Т | -10—70Т | -10—70Т | -10—70Т | -10—70Т | -20—480Т | |||||
