Cпециальное решение PECA™ для контроля и оценки остаточной толщины стенок по коррозионным струпьям и вздутиям. Благодаря специальному датчику высокого разрешения, дополнительному сканирующему устройству и усовершенствованному алгоритму набор PECA-HR для определения коррозионных дефектов обеспечивает безопасную оценку коррозионных струпьев в процессе эксплуатации без особой подготовки поверхности.
Cпециальное решение PECA™ для контроля и оценки остаточной толщины стенок по коррозионным струпьям и вздутиям. Благодаря специальному датчику высокого разрешения, дополнительному сканирующему устройству и усовершенствованному алгоритму набор PECA-HR для определения коррозионных дефектов обеспечивает безопасную оценку коррозионных струпьев в процессе эксплуатации без особой подготовки поверхности.
Функции
●Массив двойных датчиков, способных к пространственной триангуляции:
●Двойная конструкция катушки датчика
●Получения данных с высоким разрешением
●Покрытие 75 мм (3 дюйма) за один проход
●Два режима сбора данных: сетка и кодированное динамическое сканирование
●Программное обеспечение с расширенной обработкой данных в реальном времени и специальным режимом Scab
●Полужесткий коврик для коррозиционной корки для постоянного отрыва во время сбора данных

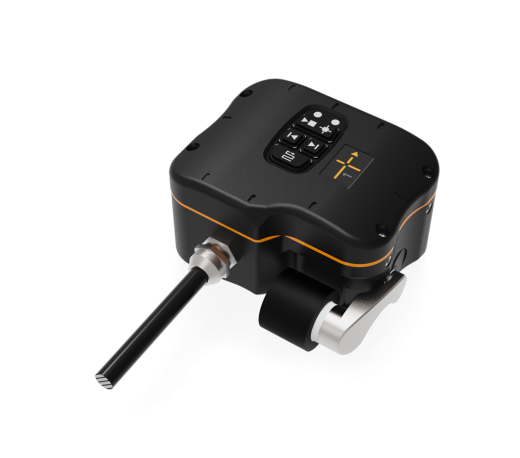

Запатентованный датчик PECA с высоким разрешением является частью комплексного решения, предназначенного для обеспечения наилучшей оценки остаточной толщины стенки по сравнению с поверхностными коррозионными струпьями и коррозионными волдырями
Используя набор двойных датчиков, способных к пространственной триангуляции, датчик позволяет обнаруживать мельчайшие возможные дефекты с помощью технологии импульсных вихревых токов (PEC) в пределах соответствующего диапазона толщины стенки и отрыва.
Благодаря охвату 75 мм (3 дюйма) и закодированному динамическому сканированию типичные коррозионные струпья можно осмотреть менее чем за 1 минуту! Новый датчик в сочетании с усовершенствованной обработкой данных в реальном времени, специальным режимом для коррозионной корки и новым ковриком, обеспечивает получение данных высочайшего качества с непревзойденной скоростью. Он поддерживает толщину металла 3–19 мм (0,12–0,75 дюйма) и отрыв 0–50 мм (0–2 дюйма).
Посмотрите видео, представляющее новое комплексное решение.
Самый надежный вариант для оценки коррозионной корки
Поскольку решение PECA HR не требует подготовки поверхности, оценка оставшейся связки может быть выполнена во время самого процесса эксплуатации актива. Более того, метод обеспечивает 100% охват и не использует радиацию для безопасной рабочей среды.
Технические характеристики
Параметры | Значение |
Размеры | 112 × 66 × 87 мм |
Вес | 0.9 кг |
Корпус | небольшой по размеру |
Количество каналов |
6 каналов, 3 запатентованных двойных датчика |
Общее покрытие | 75 мм |
Толщина стенки | 3–19 мм |
Отрыв | 0–50 мм |
Дополнительный чехол | не предназначен |
Диапазон наружного диаметра | 152 мм |
Энкодер | 16,04 имп/мм |
Кабель, длина | 5 метров |
Импульсный вихретоковый комплект (PECA) датчика высокого разрешения - ваша надежная оценка минимальной остаточной толщины стенки под коррозионными струпьями и вздутиями.
Коррозия под изоляцией (CUI - Corrosion under insulation) и противопожарная защита (CUF), оцениваемые в сотни миллиардов долларов в год, являются общей проблемой в электроэнергетике, нефтепереработке, химической и других отраслях промышленности. Когда дело доходит до этого или до коррозии под покрытиями, большинство способствующих факторов чрезвычайно трудно или невозможно контролировать.
Метод импульсного вихретокового контроля — это хорошо известный метод скрининга, используемый для оценки степени коррозии путем измерения остаточной толщины стенок углеродистой стали, будь то поверх изоляции, бетона и атмосферостойких кожухов или над коррозионным вздутием.
