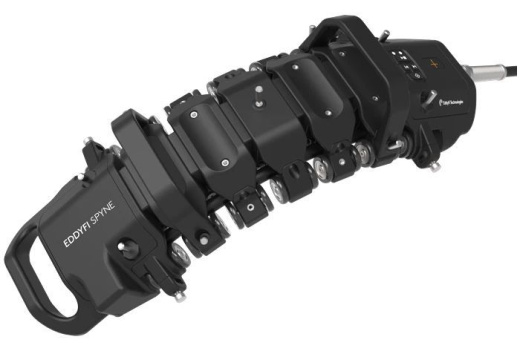

Преобразователь для вихретокового контроля Spyne - это революционный инструмент для выявления поверхностных трещин на трубопроводах на основе вихретоковых решеток , специально разработан для повышения производительности при обнаружении коррозионного растрескивания под напряжением (КРПН) и т.д.
Преобразователь для вихретокового контроля Spyne - это революционный инструмент для выявления поверхностных трещин на трубопроводах на основе вихретоковых решеток, специально разработан для повышения производительности при обнаружении коррозионного растрескивания под напряжением (КРПН), трещин, подземных дефектов и точечной коррозии в различных критических компонентах, таких как газовые трубы высокого давления. , сосуды, резервуары, трубопроводы и многое другое. Благодаря более высокому PoD, чем у MPI / PT, и сверхбыстрым возможностям, он открывает путь к беспрецедентной эффективности.
Намного быстрее и надежнее, чем традиционные испытания на магнитные частицы (MPI), так как он может включать ряд гибких зондов, предназначенных для работы с ферритными и неферритными сплавами, и может быть сконфигурирован для проверки внешних диаметров от 150 мм (6 дюймов) до плоских поверхностей. Он может обнаруживать отдельные трещины размером до 2 мм (0,080 дюйма) в длину и 1 мм (0,040 дюйма) в глубину, а также колонии трещин практически любой глубины и длины.
Spyne закодирован и имеет охват 200 мм (8 дюймов), максимальную скорость сканирования 600 мм (24 дюйма) в секунду и дополнительные магнитные колеса для облегчения сканирования боковых сторон и дна трубы. Его возможность растрового сканирования позволяет записывать осмотр 100% внешней поверхности трубы в один файл данных.
Преимущества производительности
- Скорость сканирования до 600 мм / с (24 дюйма / с)
- Охват 200 мм (8 дюймов) за один проход
- Бесконечные регулировки, от труб с внешним диаметром 150 мм (6 дюймов) до плоских поверхностей
- Очень высокий PoD: не оставляет трещин
- Повторяемые и надежные результаты
- Требуется минимальная подготовка поверхности; не нужно снимать покрытие
- Предварительно откалиброван. Требуется только калибровка.
- В сочетании с Magnifi: вспомогательное обнаружение и отправка отчетов на месте
Функции
- Grid-As-U-Go для быстрого и удобного построения координатной сетки
- Встроенный съемный подпружиненный энкодер
- Эргономичные ручки с кнопками управления съемкой
- Подпружиненный сменный гибкий зонд ECA
- Совместимость с Reddy или Ectane (128 каналов)
- Использование на высокотемпературных поверхностях (до 150ºC / 302ºF)
- Быстрее и меньше зависит от оператора, чем PT / MT
- Совместимость с широким спектром гибких пробников, катушек и топологий для печатных плат
Технические характеристики:
Совместимые инструменты | Reddy или Ectane (128 каналов) |
Диапазон диаметров трубы | Внешний диаметр 150 мм (6 дюймов) для плоских поверхностей |
Скорость сканирования | До 600 мм / с (24 дюйма / с) |
Максимальный допуск на отрыв | Непроводящие покрытия и краски до 3 мм (0,12 дюйма) с контролем и автокоррекцией |
Рабочая Температура | До 150ºC (302ºF) |
Длинна кабеля | 5 м (16,4 фута), 10 м (32,8 фута) или 15 м (49 футов) |
Сверхбыстрый - без трещин
Spyne может покрывать за один проход 200 мм (8 дюймов) при скорости сканирования до 600 мм / с (24 дюйма/сек). Широкий охват не только ускоряет контроль, но и сводит к минимуму подготовку к проверке с помощью Grid-As-U-Go
Аксессуар с широким покрытием значительно сокращает время привязки к сетке. Мощные возможности программного обеспечения для автоматического обнаружения также значительно ускоряют операции скрининга и анализа.
Отображение C-сканов еще никогда не было таким быстрым, что повышает общую продуктивность контроля
Применение

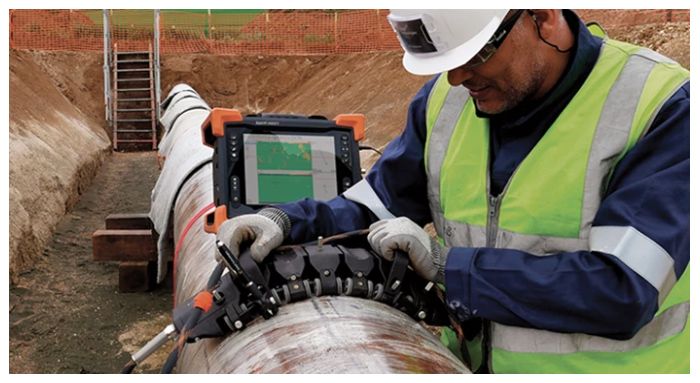

✔️Прямая оценка коррозионного растрескивания под напряжением на трубопроводах.
Контроль с помощью магнитных частиц (MPI) является основным ориентиром для обнаружения коррозионного растрескивания под напряжением при целостности трубопроводов.
Хотя MPI относительно экономичен и прост в применении, он требует много времени и сильно зависит от пользователя. Недавние полевые испытания доказали, что Spyne превосходит MPI во многих аспектах.
Предлагая впечатляющую скорость в сочетании с исключительно высокой вероятностью обнаружения (PoD), Spyne трансформирует внутренние проверки и обеспечивает больший контроль над человеческим фактором. Помимо коррозионного растрескивания под напряжением, Spyne обнаруживает все линейные признаки разрушения внешней поверхности трубопроводов, такие как водородное растрескивание (HIC), усталостные трещины, отсутствие плавления (LoF) в ERW и A.O Smith FW, трещины от крюка и т. д.

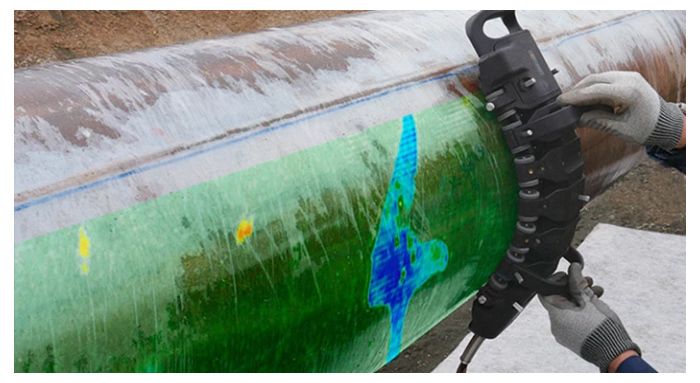

✔️Твердые пятна на трубопроводах
Твердые пятна (места) - это области на поверхности трубы с уровнем твердости выше, чем у основного металла. Они возникают в результате отклонения от единообразных процедур закалки во время строительства трубопровода, хотя до 1970 года производственный дефект был более распространенным. Устойчивое напряжение внутреннего рабочего давления в сочетании с повышенной хрупкостью из-за твердых участков, обнаруженных на трубопроводе, повышают его уязвимость для механизмов повреждения, особенно трещин, ускоряя потенциальный отказ.
Изменения в микроструктуре стали приводят к значительным изменениям свойств стенки трубопровода, что делает Spyne идеальным инструментом для обнаружения участков повышенной прочности. Он обеспечивает 360-градусную карту твердых участков и всех трещин вдоль трубы за считанные минуты. Замена нитального травления и магнитных частиц за одно сканирование очень хорошо демонстрирует его более высокую эффективность по сравнению с текущими методами, используемыми в этой области.
✔️Трещины на трубопроводах для высокотемпературной эмульсией внутри (смесь битума, горячей воды и пара
По трубопроводу проходит смесь битума, горячей воды и пара. Этот критически важный объект подвержен межкристаллитному коррозионному растрескиванию под напряжением (IGSCC), что является основной причиной аварий на трубопроводах эмульсии. Учитывая протяженность этих трубопроводов эмульсии - несколько километров - и их высокую рабочую температуру до 185 ° C / 365 ° F, проверка таких объектов представляет собой серьезную проблему. Сочетая в себе высокий PoD, значительную экономию времени и все преимущества перехода на цифровые технологии, Spyne теперь является основным эталоном для проверки трубопроводов эмульсии.

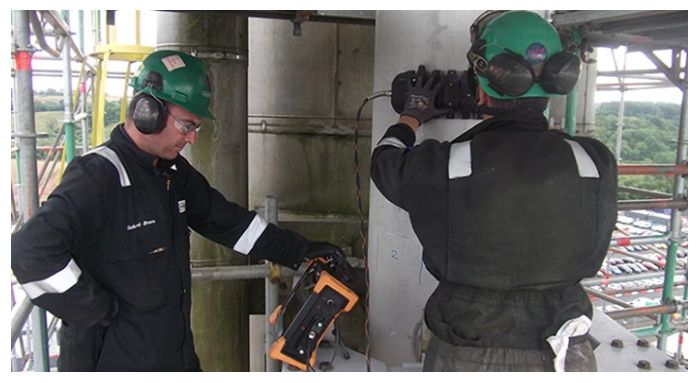

✔️Раннее обнаружение хлоридного коррозионного растрескивания под напряжением в объектах из нержавеющей стали
В некоторых средах коррозионная стойкость нержавеющей стали ограничена, что делает объекты восприимчивыми к внешним трещинам и питтингу (коррозионных язв) , что является начальной точкой для хлоридного коррозионного растрескивания под напряжением. Вихретоковая матрица оказалась очень эффективным решением для контроля. Сочетание высокого разрешения и чувствительности позволяет обнаруживать коррозию на самой ранней стадии. Широкий охват способствует проведению надежных проверок на высокой скорости, сокращая время простоя и общие расходы.
✔️Другие области применения
Универсальный Spyne можно использовать на многих поверхностях и в различных областях, начиная с диаметра 150 мм (6 дюймов) и заканчивая плоской пластиной. Это идеальное решение для сверхбыстрого скрининга больших площадей с целью обнаружения поверхностных дефектов.
- Резервуары для хранения
- Днище резервуаров СПГ
- Сосуды под давлением
- Емкости из нержавеющей стали: пищевая промышленность и производство напитков
- Ткань Yellow Jacket (это двухслойное внешнее покрытие, которое обеспечивает защиту трубопроводов, используемых в нефтегазовой и водопроводной промышленности)
- Коррозия под покрытиями

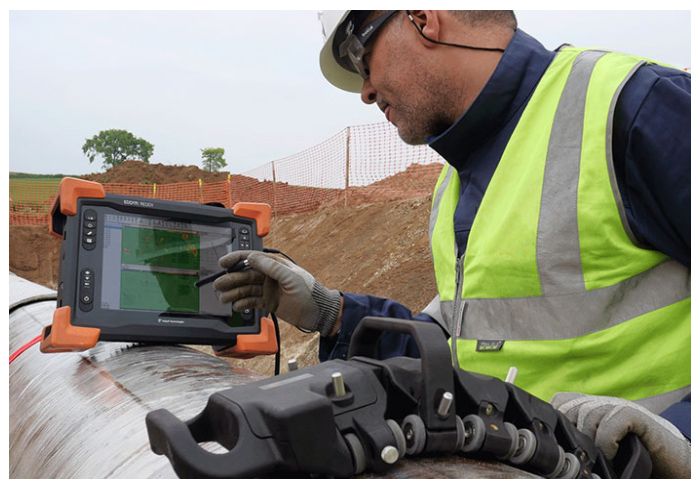

Автоматическое обнаружение и отчетность Spyne
Данные сканирования Spyne отображаются как 2D C-скан (осевое положение показано на горизонтальной оси, а положение по окружности - на вертикальной оси). Каждая индикация автоматически выделяется и помечается желтой рамкой и меткой.
Среди признаков разрушения поверхности - отдельные трещины, колонии трещин, линейные признаки сварных швов (DSAW, ERW, AO Smith и т. Д.), Производственные дефекты, такие как струпья или брызги сварного шва.
Программное обеспечение автоматически сообщает обо всех этих показаниях в зависимости от заранее заданного порогового значения сигнала. Пороговое значение по умолчанию для Spyne составляет 0,50 В, но его можно настроить в соответствии с требованиями проверки. Порог обнаружения оператора всегда должен корректироваться исходя из минимального размера дефектов, которые необходимо обнаружить.
Существует множество методов неразрушающего контроля (НК), но не все они подходят для каждого типа применения. Например, рентген, рентгенография и компьютерная томография не могут быть развернуты без доступа к обеим сторонам актива и требуют обширного обучения операторов. Точно так же ультразвуковой контроль очень универсален, но требует прямого контакта и соответствующего взаимодействия с тестируемой поверхностью, что не всегда возможно.
Коррозийное растрескивание под напряжением (КРПН) – это растрескивание, образованное в результате комбинированного воздействия растягивающего напряжения и коррозионности среды, поэтому оно часто встречается на внешних поверхностях трубопроводов из углеродистой стали, контактирующих с коррозийной почвой.
