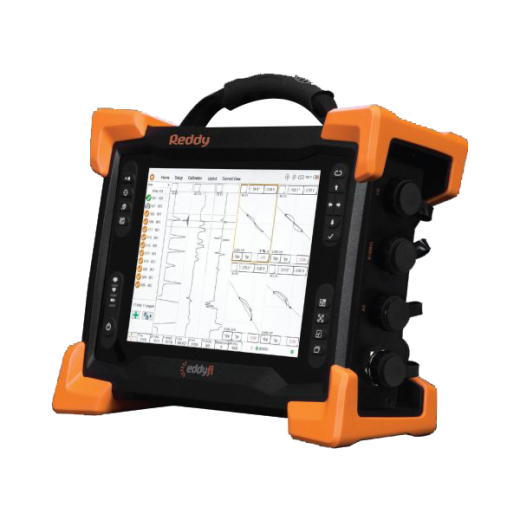

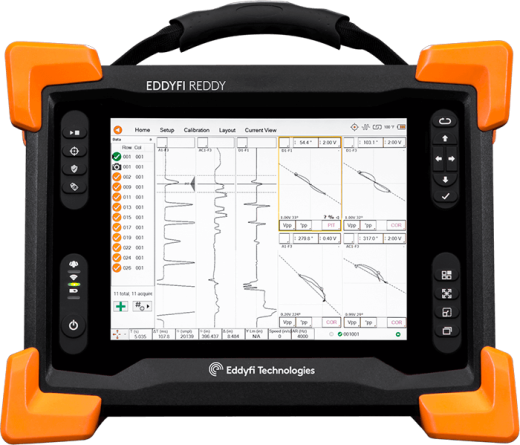

Вихретоковый дефектоскоп Eddyfi Reddy - это дефектоскоп со скоростным мультиплексором SmartMUX™ на 64 канала, разработан для контроля качества в нефтегазовой, энергетической и авиакосмической отраслях промышленности. Соответствует ГОСТ 14254-96. Корпус с защитой IP65 позволяет использовать дефектоскоп в полевых условиях. Встроенный SSD на 100Гб надёжно сохранит накопленную вами информацию во время обследований. Дефектоскоп выявляет поверхностные и подповерхностные дефекты в изделиях из токопроводящих материалов, измеряет глубину их залегания.
Описание
Вихретоковый дефектоскоп Eddyfi Reddy - это дефектоскоп со скоростным мультиплексором SmartMUX™ на 64 канала, разработан для контроля качества в нефтегазовой, энергетической и авиакосмической отраслях промышленности. Соответствует ГОСТ 14254-96. Корпус с защитой IP65 позволяет использовать дефектоскоп в полевых условиях. Встроенный SSD на 100Гб надёжно сохранит накопленную вами информацию во время обследований. Дефектоскоп выявляет поверхностные и подповерхностные дефекты в изделиях из токопроводящих материалов, измеряет глубину их залегания.
Обнаружение и определение размеров трещин в сварных швах углеродистой стали
Sharck ™ основана на Тангенциальный ECA (TECA ™), который был специально разработан для контроля и диагностики образования трещин в углеродистой стали. Он не только позволяет измерять положение и длину трещин, разрушающих поверхность, но и определять размеры трещин глубиной до 7 мм (0,28 дюйма). Кроме того, Sharck позволяет одновременно сканировать заглушку сварного шва, зону носка и зону термического влияния на наличие продольной и поперечной трещины без подготовки поверхности или удаления краски.
Оценка коррозии ферромагнитных труб, стенок резервуаров и т.д
Опция рассеяния магнитного потока позволяет вам в полной мере воспользоваться универсальностью дефектоскопа Reddy для быстрой проверки больших площадей на наличие признаков коррозии. Набор датчиков обеспечивает большой охват и высокое PoD. Взлет и толстые магнитные стены теперь в пределах досягаемости.
Обнаружение и определение размеров трещин в сварных швах из нержавеющей стали
Зонды ECA с мягкой подкладкой адаптируются к изменениям геометрии практически во всех направлениях, что делает их идеальными для исследования сварных швов, переходов и зон теплового воздействия (HAZ). Конструкция датчика позволяет обнаруживать поверхностные трещины длиной 0,5–1 мм (0,02–0,04 дюйма) в сварных швах с минимальной подготовкой поверхности. Мембрана зонда очень прочная, чтобы лучше выдерживать трение.
Заключения о соответствии
✔️ASME
✔️EN 61010-1
✔️CE, WEEE,
✔️FCC Part 15B,
✔️ICES003, AS/NZS CISPR 22,
✔️RoHS
✔️Класс защиты IP65
Технические характеристики
| Параметры | Значение |
| Размеры | 355 Х 288 Х 127 ММ |
| Масса | С батареями 6,6 кг; без батарей 5,7 кг |
| Объем | 13 литров |
| Питание | От сети/от батарей 100–240V, 50–60 Hz |
| Батарея | Li-ion, 6-8 часов |
| Дисплей |
26,4 см, антибликовое покрытие, 3 мм защитное стекло, ЖК сенсорный экран, усиленная пассивная подсветка |
| Видео выход | HDMI |
| Память | SSD, 100 Гб |
| Охлаждение | Герметичный, без вентилятора |
| Датчик пути | Двух-осевой |
| Соединения с ПК | Ethernet, Wi-Fi, Bluetooth®, USB 2.0 |
| Распознавание преобразователей и настройка |
Автоматическая |
Характеристики Вихретока
| Количество каналов | ECA: SMARTMUX 32 ИЛИ 64 ECT: 4 |
| Частотный диапазон | 5 Гц –10 МГц |
| Частоты | ECA: 2 одновременно ECT: 4 одновременно |
| ECA разъём | 160-контактный |
| ECT разъём | 19-контактный (тип Fischer) |
| I/O разъём | 12-контактный (тип Fischer) |
| Выходной параметр генератор/катушки возбуждения | Размах напряжения сигнала 20 В |
| Режимы подачи сигнала | передача нескольких потоков сигналов по одному каналу; одновременный поток сигналов по каналам; непрерывный поток сигналов |
| Усиление приёмника | 41 дБ диапазон, 23-64 dB |
| Разрешение данных | 16 бит |
| Частота дискретизации | до 50 000 шагов/с |
| Защищенность корпуса | IP65 |
| Рабочие температуры | 0–40 °С |
| Влажность | 95 %, без конденсата |
Программное обеспечение
Вихретоковый дефектоскоп Reddy управляется программным обеспечением Magnifi GO, который совершенно простой в использовании. В программе предусмотрен мастер настроек, который помогает неопытному пользователю произвести нужные настройки в начале работы. Кроме того, предусмотрены инструменты для легкого и быстрого формирования отчетных данных по контролю.
Анализ данных
Magnifi ® GO совместим с компьютерной версией Magnifi ® это позволяет производить настройки на компьютере и загружать их в прибор или наоборот, выгружать данные контроля из прибора и анализировать их на компьютере посредством Magnifi ®
Разновидности преобразователей
Каталог Eddyfi* содержит большое количество различных вариаций преобразователей (по размеру матрице, исполнению катушек, значению частоты), способных удовлетворить любую задачу.
| Задача контроля | Ферромагнетик | Цветной металл |
| Сварные соединения | + | + |
| Очаги коррозии | + | |
| Поверностные дефекты | + | + |
| Подповерхностные дефекты |
+ |
