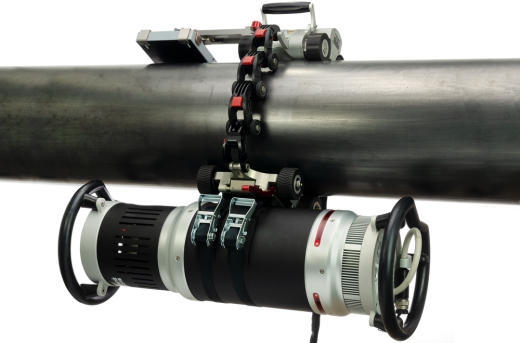

Каждая радиографическая инспекция уникальна, от типа детектора и источника до размера и материала трубы. Инновационный SKOOT X может удовлетворить требования любого приложения. Ручной контроллер позволяет дистанционно управлять и программировать определенные шаблоны сканирования вокруг трубопровода. Установите выбранный вами детектор и источник с возможностью регулировки угла приемного детектора, поворота, высоты и других параметров для достижения точных результатов. Мощная гусеничная тележка SKOOT X может перемещать источники весом до 29 кг (65 фунтов), а встроенный энкодер отслеживает точное положение сканирования для получения воспроизводимых результатов. Быстросъемные звенья цепи обеспечивают фантастический способ крепления системы SKOOT X к материалам из черных и цветных металлов. Эти же звенья цепи могут иметь размер, подходящий для труб диаметром от 20,3 см(8 дюймов) до 106,7 см(42 дюйма).
Закажите SKOOT X, подходящий к вашим системам, и откройте для себя простоту автоматизированного рентгенографического контроля.
Особенности:
Автоматизированное управление

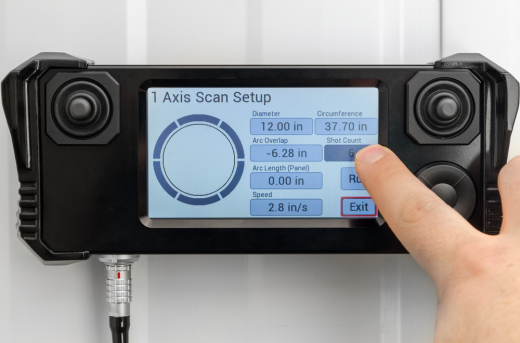

Встроенное программное обеспечение позволяет пользователям программировать определенные шаблоны сканирования вокруг трубы. Введите диаметр трубы и количество снимков, которые нужно сделать, и программа рассчитает необходимые интервалы. Скорость и другие переменные также доступны для настройки проверки по мере необходимости.
Универсальность сканирования
Работа по окружности возможна на трубах размером от 20,3 см (8 дюймов) и диаметром до 106,7 см (42 дюйма). Регулируемая пряжка позволяет пользователю регулировать натяжение цепи по мере необходимости.
Контроль цветных металлов

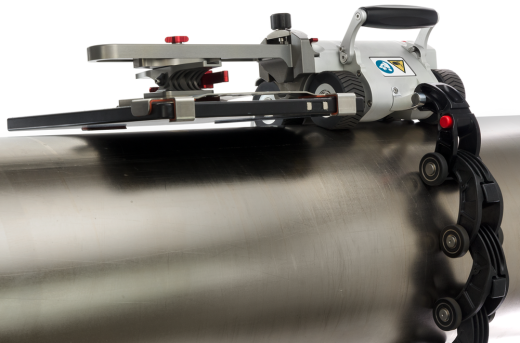

Выполняйте рентгенографический контроль магнитных и немагнитных поверхностей с помощью адаптируемой цепной системы. Звенья цепи собираются по окружности трубы, «прижимая» систему к трубе.
Дистанционное управление

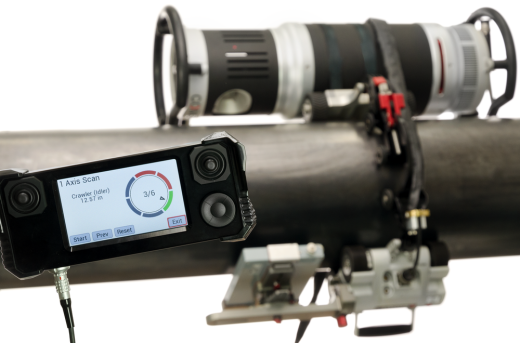

Управляйте операциями сканера с помощью прочного портативного контроллера с джойстиками, большим цветным сенсорным экраном и тактильной обратной связью. Инспекторы могут дистанционно управлять системой с расстояния до 6 футов Магниты на задней панели контроллера предотвращают падение
Регулируемость
Установите кронштейн источника излучения на гусеничном ходу, чтобы обеспечить, казалось бы, бесконечную возможность адаптации извещателя под нужным углом.
Совместимость
Подключайте SKOOT X к любому количеству рентгенографических инструментов и производителей. Свяжитесь с нами, чтобы разработать специальные кронштейны для вашего конкретного детектора.
Монтажная пластина

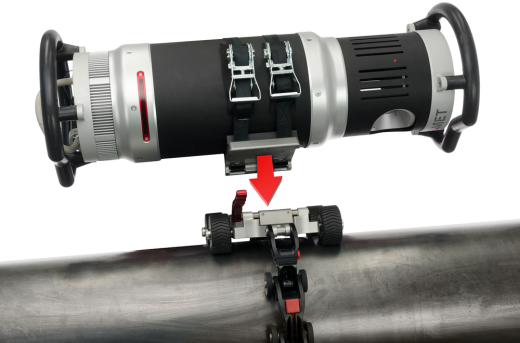

Монтажная пластина крепиться к рентгеновскому аппарату пользователя. Она крепится непосредственно к источнику и снимается с тележки источника с помощью быстросъемной красной ручки. Это позволяет системе SKOOT X сначала устанавливаться на трубу, прежде чем поднимать тяжелый источник и прикреплять его к быстроразъемному креплению тележки источника.
Магнитный контроль
Разработанный для обеспечения высокой степени адаптации и регулировки, SKOOT X также можно заказать с магнитными колесами для перемещения детектора по металлическим трубам и поверхностям. Свяжитесь с нашими техническими специалистами по продажам , чтобы заказать SKOOT X с магнитными колесами.
Гарантия
Разработан и разработан для безупречной работы. Мы поддерживаем наши продукты в течение трех лет.
Комплект поставки:

-
Отвертка 3 мм. Шестигранная отвертка на 3 мм подходит для большинства настроек SKOOT X.
-

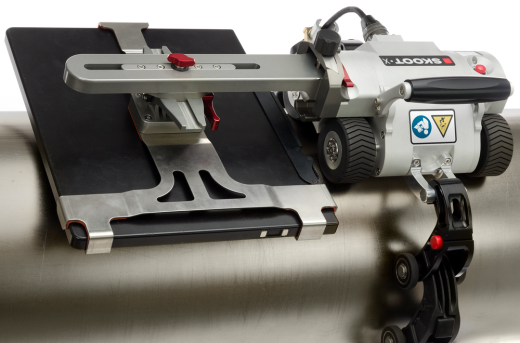

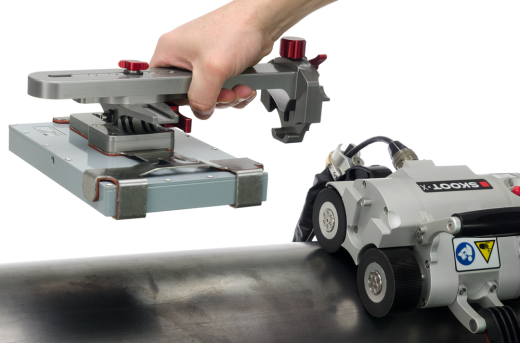

Держатель детектора. Доступны различные кронштейны детектора, совместимые с выбранным вами детектором. Кронштейн детектора имеет регулировку высоты, поворота и угла для захвата изображений по мере необходимости.
-
Портативный контроллер. Портативный контроллер содержит операционную систему SKOOT X. Пользователи могут устанавливать параметры сканирования с помощью интуитивно понятного сенсорного экрана.
-
Монтажная пластина для источника излучения. Держатель источника присоединяется к звеньям цепи системы и несет на себе исходное устройство.
-
Связь. Кабель связи между контроллером питания и SKOOT X.
-
Питание. Совместимый с источниками питания в Северной Америке, Европе и Великобритании, контроллер питания использует различные источники питания для обеспечения питания.
-

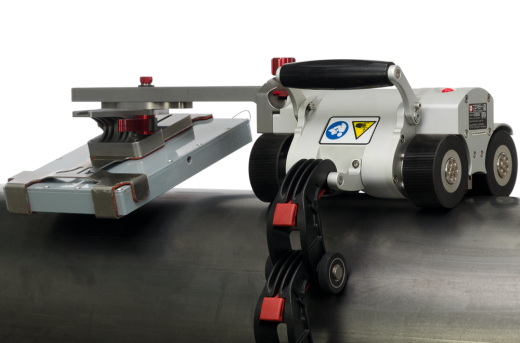

SKOOT X. Мощный гусеничный ход перемещает систему по окружности трубы. Кроулер SKOOT X также оснащен удобной ручкой, а кронштейн детектора крепится сбоку гусеничного робота.
-
Защита кабелей. Защитите и организуйте кабели с помощью прочной кабельной системы.
-
Дополнительный кабель. Этот кабель соединяет портативный контроллер с контроллером питания.
-
Звено цепи. Быстросъемные звенья образуют цепную систему, удерживающую сканер на проверяемой поверхности.
-
«ЛАСТОЧКИН ХВОСТ». Эта метод обеспечивает точку крепления для аксессуаров, таких как управление кабелем.
-
Замок. Пряжка завершает систему цепи вокруг трубы и при необходимости регулирует натяжение цепи.
Характеристики:

Основные:
- Разрешение энкодера: 220,4 имп /мм (5598,4 имп/дюйм)
- Максимальная полезная нагрузка: Рентгеновский аппарат должен быть не более 29 кг (65 фунтов)
- Максимальная скорость: 7,4 см/сек (2,9 дюйма/сек)
- Требования к питанию: 100–240 В переменного тока , 50/60 Гц, 1,4 А
- макс. длина шлангокабеля: 30 м (98,4 фута)
- Поверхность контроля: Черные и цветные металлы
Диаметр трубопроводов:
Окружность, внешний диаметр (НД) : от 20,3 см(8 дюймов) до 106,7 см (42 дюйма)
Соответствует:
- CE : Декларация CE Европейского Союза – Соответствие основным требованиям и положениям директив Европейского Союза. 1
- FCC: соответствие части 15 правил FCC. 1
- Министерство промышленности Канады: CAN ICES-3 (A)/NMB-3(A) — это цифровое устройство класса A соответствует канадскому стандарту ICES-003. 1
- UKCA: Оценка соответствия Соединенному Королевству – Соответствие соответствующим законодательным требованиям и законодательным актам Великобритании. 1
Габаритные размеры:
- Ширина базового сканера Scoot: 20,6 см (8,1 дюйма)
- Глубина базового сканера Scoot: 26,2 см (10,3 дюйма)
- Высота базового сканера Scoot: 14,7 см (5,8 дюйма)
- Вес базового сканера Scoot: 4,6 кг (10,1 фунта)
Условия работы:
- Условия эксплуатации: от -20°C (-4°F) до 50°C (122°F)
- Герметизация окружающей среды: пыленепроницаемый, водонепроницаемый (не погружной)
- Каждая радиографический контроль уникален, поэтому очень важно иметь в своем ассортименте правильное и подходящее оборудования для контроля и диагностики.
