Портативные цифровые рентгенографические системы для приложений неразрушающего контроля, которые обеспечивают комплексное решение для получения рентгеновских изображений в самых экстремальных и сложных условиях.Система система цифровой радиографии Discovery II — это законченная, полнофункциональная система цифровой съемки с самым высоким качеством изображения на рынке!
Портативные цифровые рентгенографические системы для приложений неразрушающего контроля, которые обеспечивают комплексное решение для получения рентгеновских изображений в самых экстремальных и сложных условиях.Система система цифровой радиографии Discovery II — это законченная, полнофункциональная система цифровой радиографии с самым высоким качеством изображения на рынке!
Описание

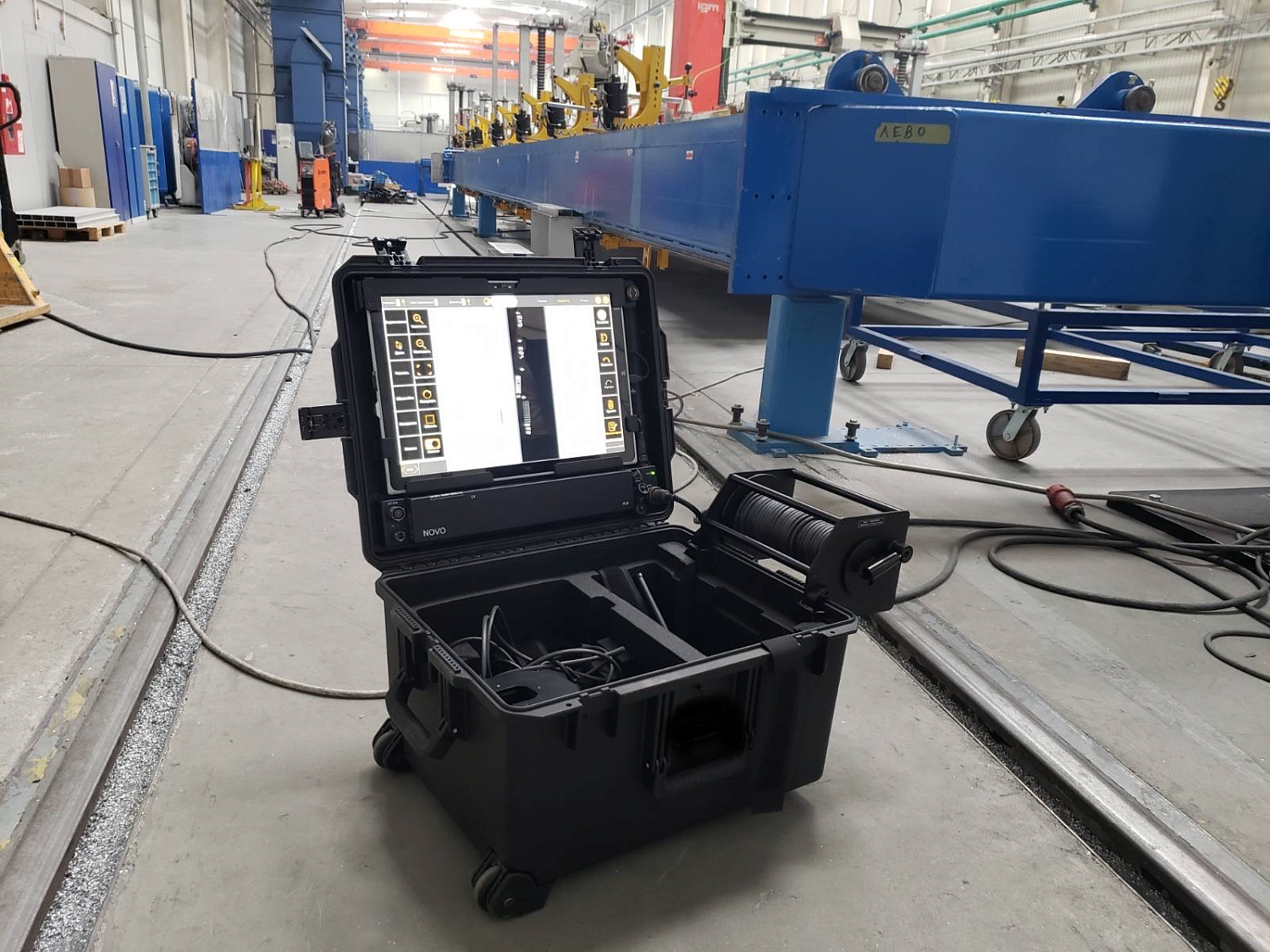

Новая система NOVO Discovery II представляет собой готовую систему в легком корпусе Pelican. Он может включать в себя 22-дюймовый большой рентгеновский детектор NOVO, который является самым легким и тонким на рынке, его вес составляет всего 4,3 кг (9,4 фунта), а ширина — всего 15,6 мм (0,6 дюйма). Этот детектор обеспечивает превосходное качество изображения, высокую энергостойкость и встроенную защиту для максимального срока службы.
Комплектация:
Планшет. Система поставляется с сенсорным планшетом NOVO Bright XL с диагональю 21,5 дюйма, обеспечивающим уникальную суперяркость 1500 для четкого чтения при ярком солнце и шесть часов непрерывной работы от батареи.
*В стандартной комплектации система включает планшет - Panasonic Toughpad FZ-G1 Rugged 10"
Программное обеспечение. Система также включает в себя интуитивно понятное программное обеспечение NOVO Touch Professional — полный пакет программного обеспечения, позволяющий легко получать рентгеновские снимки, обрабатывать изображения, выполнять различные измерения, архивировать и обмениваться ими. Программное обеспечение включает в себя мощные инструменты, такие как наш собственный алгоритм Genie для выделения как легких, так и труднодоступных областей на одном и том же изображении с выделением всех дефектов одним касанием. Интуитивно понятное сенсорное программное обеспечение для Windows и Android

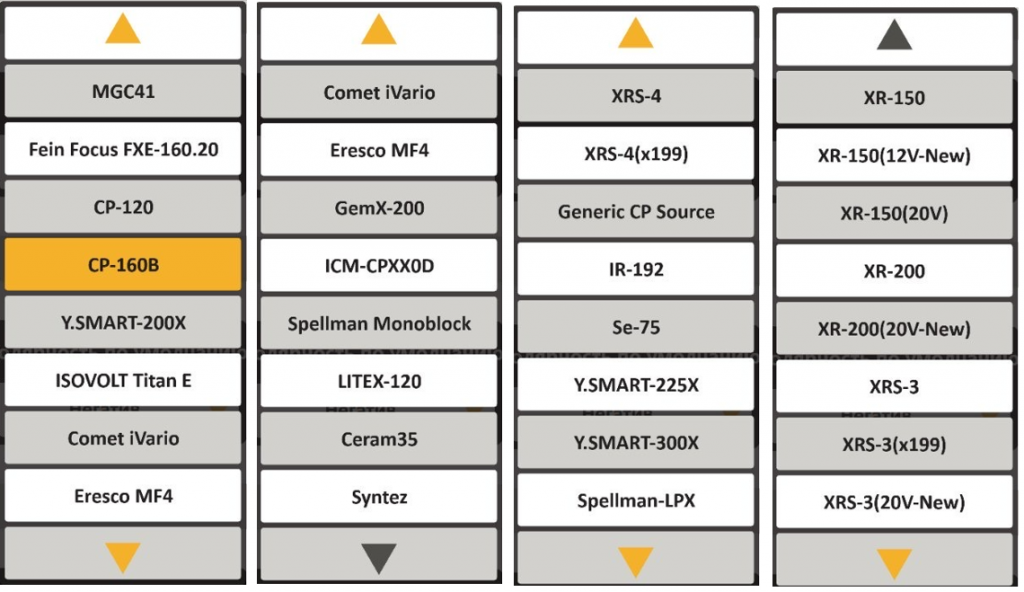

Синхронизация с многими известными на рынке рентгеновскими аппаратами. В случае, если Вашего аппарата нет в списке, то наша компания с поддержкой NOVO DR на безвозмездной основе синхронизирует его с системой. Ниже представлена библиотека рентгеновских аппаратов уже работающих в синхронном режиме с системами NOVO DR.

Ключевые особенности программного обеспечения NOVO Touch Pro:
- "Гений"- улучшение в один клик. Специальный уникальный фильтр, разработанный компанией NOVO.
- Автоматическая калибровка и измерение толщины стенки
- Автоматическое измерение SRb
- Карта пикселей
- Линия профиля
- DWT (Техника измерения двойной стенки)
- Ручная и автоматическая склейка
- Усреднение (интеграция кадров)
- Статистика изображения
- Увеличение до 1600%
- Комментарии- Текст, фигуры, др. и многое другое...
Блок управления и WiFi:

Система Discovery II поставляется с новейшим контроллером Falcon II, который синхронизирует работу источника рентгеновского излучения и детектора или Control Box Controller со встроенным аккумулятором, позволяющем непрерывно работать системе в течение 16 часов.
Falcon II контроллер обеспечивает беспроводную связь в пределах прямой видимости 500 м, работу по кабелю до 300 м, встроенный GPS и одновременный просмотр и управление с нескольких планшетов.
- Встроенный GPS
- Беспроводная связь LOS до 0,31 мили (500 метров)
- Включите питание
- Поддерживает все старые и новые батареи RS232 и рентгеновские источники Golden Engineering
- 6+ часов встроенной батареи
Соответствие:
Корректировки плохих битых пикселей согласно ISO 17636-2. Определение понятия битых пикселей, согласно ISO 17636-2 раздела 3.15 пиксель ядра скопления СКР (cluster kernel pixel): Дефектный (плохой) пиксель, это пиксель, имеющий менее пяти соседних корректно функционирующих пикселей. Для достижения достаточной контрастной чувствительности при радиографии с применением цифровых детекторов. (Раздел 5.2 Принципы компенсации CPI, СРП и CPIII 5.2.1 Общие положения применяются три принципа компенсации (5.2.2—5.2.4). CPI Компенсация снижения контраста (например, за счет повышения напряжения на трубке) путем увеличения SNR (например, увеличением тока трубки или времени экспозиции). СРП Компенсация недостаточной резкости детектора (значение SRb больше, чем специфицировано) путем увеличения SNR (улучшение значения показателя no IQI на одну проволочку или ступеньку с отверстием для каждой недостающей пары проволочек IQI двухпроволочного типа). Компенсация увеличения местной интерполяционной нерезкости в результате корректировки плохих пикселей DDA путем увеличения SNR.
Программное обеспечение систем NOVO DR имеет возможность корректировки битых пикселей, Заказчик имеет возможности использовать компенсацию увеличения местной интерполяционной нерезкости в результате корректировки плохих пикселей DDA путем увеличения SNR. (пункт 5.2.4 ISO 17636-2
Оценка плохих пикселей согласно ISO 17636-2. Согласно ISO 17636-2 раздел 7.9.3 плохие пиксели — неэффективные детектирующие элементы DDA. Они описаны в (11). При использовании DDA. в соответствии с руководством изготовителя, должна быть составлена картограмма детектора для определения карты расположения плохих пикселей. Эта карта плохих пикселей должна быть документирована. Интерполяция плохих пикселей является приемлемой и необходимой процедурой для радиографии с помощью DDA. Рекомендуется применять только DDA. не имеющие пикселей ядер скоплений (СКР) в области контроля (ROI). Оценка плохих пикселей должна осуществляется периодически.
Программное обеспечение NOVO Touch показывает карту (расположения) плохих пикселей непосредственно Пользователю системы, Заказчик может утверждать, что обнаружимый дефект в области контроля (ROI) не является «плохим» пикселем, а является дефектом. Согласно ISO 17636-2 раздел 7.9.3 рекомендуется применять только DDA. не имеющие пикселей ядер скоплений (СКР) в области контроля (ROI)

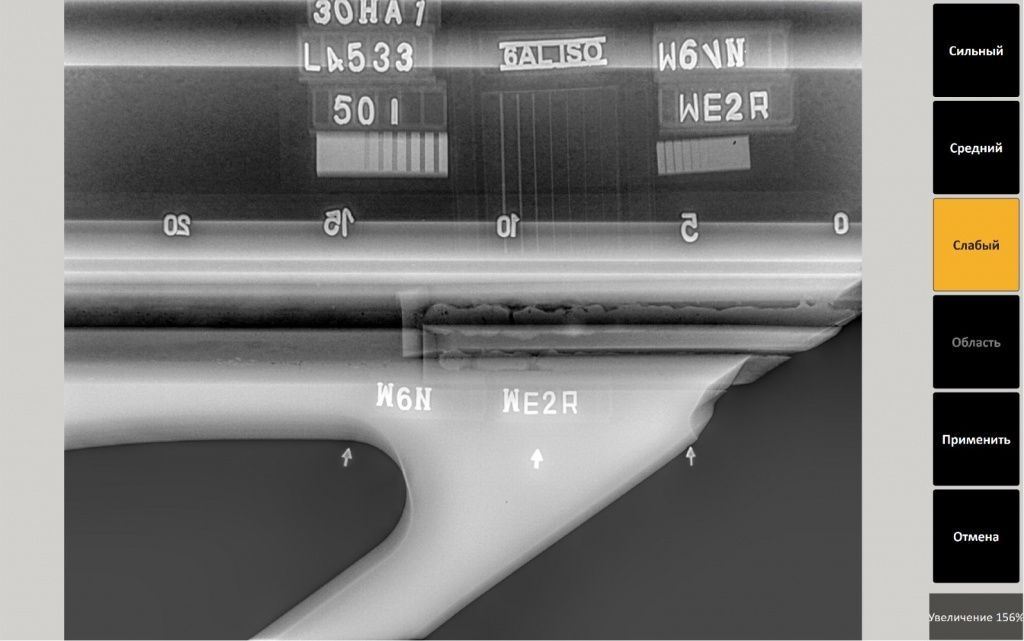

Применение уникального фильтра "Гений" в один клик представлено ниже:

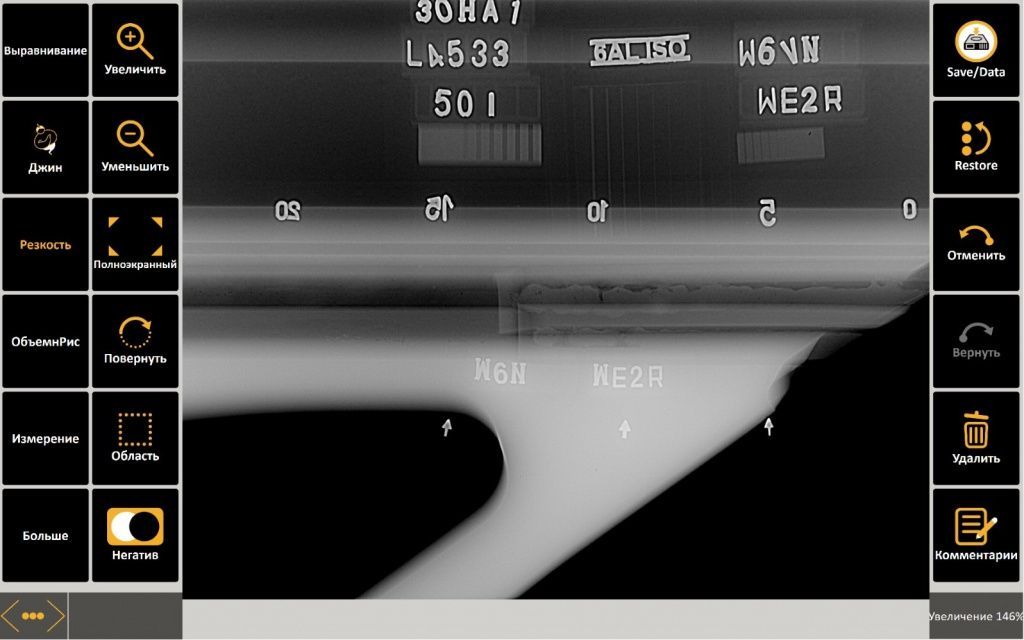

Рис. Слева - оригинальное изображение, справа после применения фильтра "Гений".

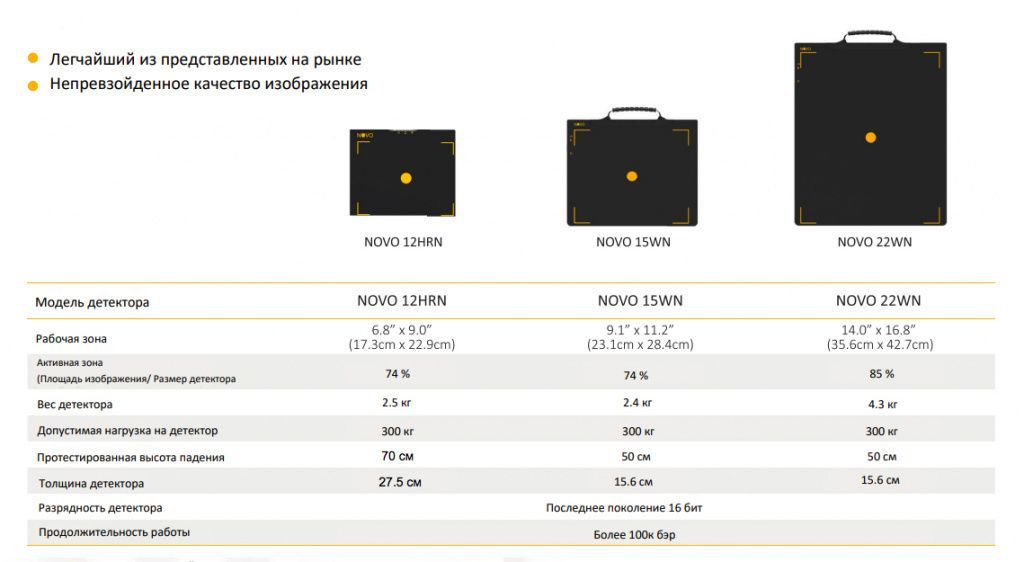

NOVO 12HRN/15WN/22WN Detectors
- Непревзойденное качество изображения
- 16-битное последнее поколение
- Толщина детектора от 0,6 дюйма (15,6 мм)
- Испытано на падение
Детекторы являются самыми легкими на рынке, они обеспечивают выдающееся качество изображения в прочном, прочном и тонком корпусе и представляют собой новейшие технологии обработки изображений DR
Базовый комплект поставки системы Discovery II:
- Плоскопанельный детектор NOVO 12HRN/ NOVO 15 WN или NOVO 22 WN - 1 шт.
- Panasonic Toughpad FZ-G1 Rugged 10" - 1 шт.
- Программное обеспечение «NOVO Touch» - 1 шт.
- Комплект кабелей питания и связи - 1 шт.
- Кабель 35 метров на катушке - 1 шт.
- Кабель для работы в синхронном режиме - 1 шт. (в зависимости от рентгеновского аппарата)
- Блок управления системой (Wi-Fi) Falcon II или Control Box - 1 шт.
- Комплект аккумуляторов детектора – 1 комплект
- Ударопрочный транспортировочный кейс Pelican 1607 оптимизированный под систему - 1 шт.
- Комплект документации - 1 компл.
- 1" калибровочная сфера - 1 шт.
