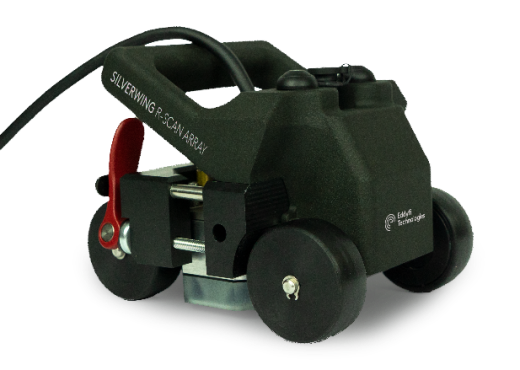

Система PAUT R-Scan Array - идеальное решение для проверки компонентов сложной геометрии, включая криволинейные поверхности, плоские пластины, трубопроводы и зоны с ограниченным доступом. Универсальное полуавтоматическое решение для картографирования коррозии на основе фазированных решеток (PA) с питанием от батарей и возможностью сбора данных на борту обеспечивает повышенную маневренность и точность проверки.
Система PAUT R-Scan Array - идеальное решение для проверки компонентов сложной геометрии, включая криволинейные поверхности, плоские пластины, трубопроводы и зоны с ограниченным доступом. Универсальное полуавтоматическое решение для картографирования коррозии на основе фазированных решеток (PA) с питанием от батарей и возможностью сбора данных на борту обеспечивает повышенную маневренность и точность проверки.

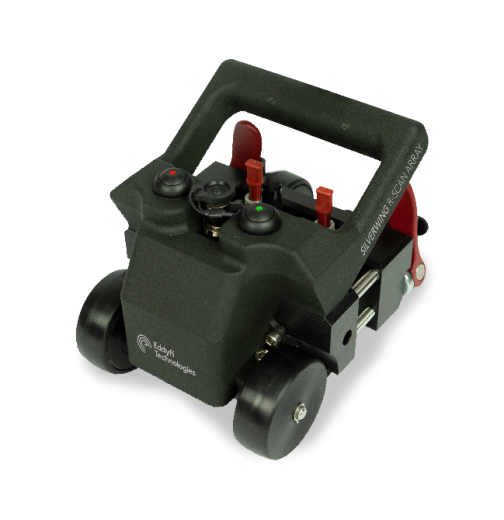

Сканер R-Scan Array позволяет получать данные, с помощью фазированной решетки, картографирования коррозии даже самых небольших участков и объектов от 4 дюймов (100 мм). Благодаря встроенным средствам управления сбором данных, таким как пауза / возобновление, сканирование индекса / стежка и сброс кодировщика, операторы могут быстро завершить сканирование, не касаясь инструмента для сбора данных
Двусторонние быстросъемные фиксаторы датчика обеспечивают одинаковое давление на датчик, гарантируя, что сигнал остается перпендикулярным к поверхности сканирования. Выпускные клапаны в переносной водяной камере обеспечивают постоянное давление, которое создает уплотнение во всех окружных положениях вокруг трубы или резервуара.

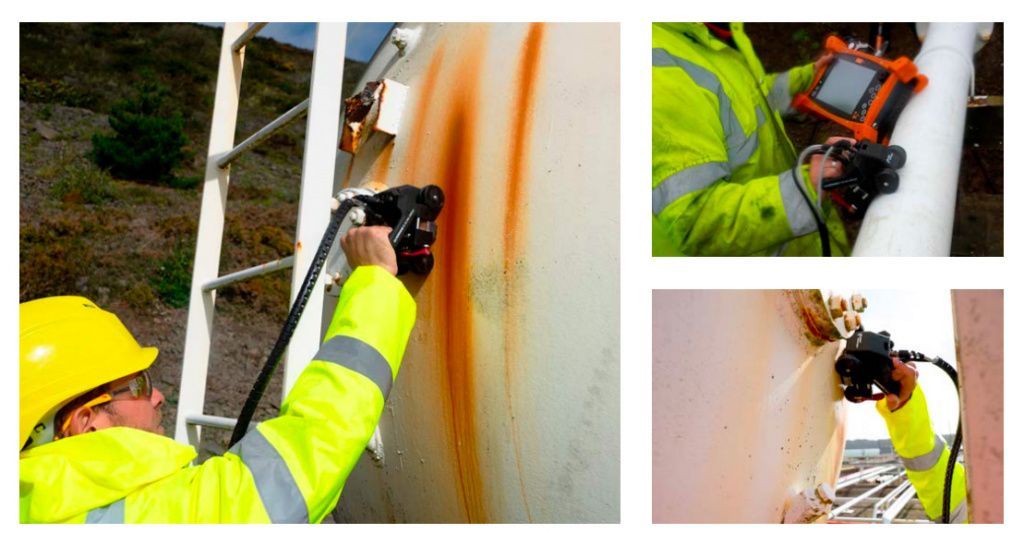

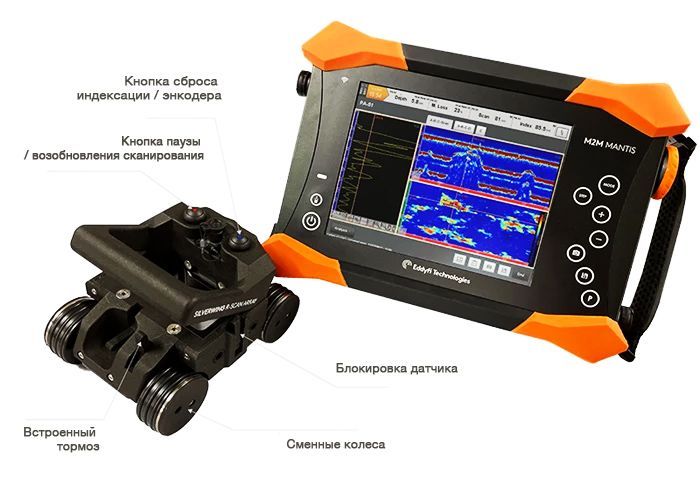

Разработан для бесперебойной работы с передовыми системами фазированных решеток M2M Gekko и Mantis. M2M - первая марка, выпускающая портативные дефектоскопы с фазированной решеткой, способные управлять матричными массивами и выполнять TFM в режиме реального времени.
Эта уникальная возможность ручного сканера с фазированной решеткой позволяет операторам быстро определять тип и морфологию дефекта, а также перемещаться по ограниченным и сложным сканируемым поверхностям.
Преимущества
- Встроенные кнопки управления для запуска наборов данных сканирования и сшивания
- Возможности управления одной рукой и ручка для сканирования
- Быстрая и простая настройка датчика PAUT
- Разрешение 1 x 1 мм
- Специальный корпус энкодера
- Подключите к автоматическому сканеру RMS для более крупных проверок
Применение
- Сосуды под давлением
- Трубопроводы
- Сферы
- Зоны ограниченного доступа
- Корпуса судов и других морских судов
- Прочие сложные объекты
В сочетании с решением RMS Phased Array от Eddyfi Technologies сканер R-Scan Array позволяет выполнять полуавтоматическое картографирование коррозии на фазированной решетке (PA) с возможностью сбора данных на борту.
Система массивов R-Scan была разработана для работы в сочетании с передовыми системами фазированных решеток M2M Gekko и Mantis . M2M - первая марка, выпускающая портативные дефектоскопы с фазированной антенной решеткой, способные управлять матричными массивами и выполнять TFM в режиме реального времени.
Эта уникальная возможность ручного сканера с фазированной решеткой позволяет операторам быстро определять тип и морфологию дефекта, а также перемещаться по ограниченным и сложным для сканирования поверхностям. Возможности обнаружения включают коррозию, эрозию, водородное растрескивание (HIC) и высокотемпературное водородное воздействие (HTHA) с поддающимися количественной оценке подробными характеристиками дефектов, что позволяет полностью охватить комплексные инспекционные кампании.
Картографирование коррозии с помощью фазированной решетки
Конфигурация с фазированной решеткой использует концепцию водяного столба, которая устраняет необходимость в клине, тем самым обеспечивая преимущества улучшенной согласованности сигнала, точности и ограниченной мертвой зоны. Эта концепция обеспечивает улучшенное соответствие поверхности и улучшенное сцепление.
TFM в реальном времени
TFM - это мощный метод, который фокусируется на каждой точке указанной зоны пользователем для точной характеристики дефекта и получения изображений с высоким разрешением. Для получения четкого изображения и контурирования дефекта можно получить изображение в реальном времени со скоростью до 30 кадров в секунду. TFM имеет разрешение изображения 256 x 256 пикселей (фокусировка 65 тыс. Точек).
Неинтрузивный контроль (NII)
Эта уникальная комбинация технологий обеспечивает универсальность проверки при проведении неинтрузивного контроля сосудов под давлением и связанных с ними трубопроводов. Для проведения тщательной инспекции NII необходимы многочисленные передовые методы ультразвукового контроля (UT). В дополнение к картографированию коррозии оболочки, в промышленности рекомендуется применять метод ToFD на сварных швах, ручную фазированную решетку для торцевых поверхностей фланцев и сварных швов сопел.
R-Scan Array - это идеальная дополнительная система при навигации по ограниченным инспекционным поверхностям и сложной геометрии.
Автоматическое сканирование RMS PA
Надежная, проверенная на практике роботизированная сканирующая головка RMS успешно применяется на различных объектах, таких как резервуары для хранения, сосуды высокого давления, трубопроводы и другие критически важные конструкции в суровых условиях, включая нефть и газ, шельф и горнодобывающую промышленность.
RMS-600 подходит для сканирования на больших площадях, таких как корпуса резервуаров, сосуды высокого давления.
RMS-450 разработан для работы по окружности на криволинейных поверхностях, таких как трубопроводы или сосуды высокого давления от 152 мм (6 дюймов) до плоской пластины.
RMS-300 - сканер общего назначения для проверки участков с ограниченным доступом, днищ сосудов или других приложений, где требуется меньшая ширина сканирования.
Технические характеристики
Размеры | Ш: 117 мм x Д: 159 мм x В 116 мм |
Вес | 1.2 |
Сетка сканирования | Настраивается от 1 × 1 мм (0,04 × 0,04 дюйма) |
Типичное приповерхностное разрешение | 1.5 mm |
Диапазон проверки | От 4 дюймов до плоской пластины |
Максимальная скорость сканирования | Разрешение 1 мм x 1 мм = 220 мм / сек (на основе диапазона 40 мм с использованием прибора M2M) |
Типичная ширина сканирования одной строки | 61 мм (на основе 4-элементной апертуры) |
Управление сканером | Вручную (встроенные элементы управления индексированием и паузой / возобновлением) |
Высота клина линии задержки | 15 мм и 30 мм |
Шлангокабель | 5 м (16 футов) стандарт. 7,5 м (24 фута), 15 м (49 футов) и 30 м (98 футов) опционально |
Максимальная температура поверхности | 80o C (176o F) |
Требования к мощности водяного насоса |
От 100 до 240 В переменного тока - 50-60 Гц |
