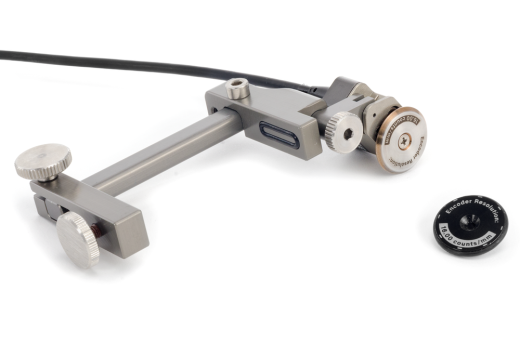

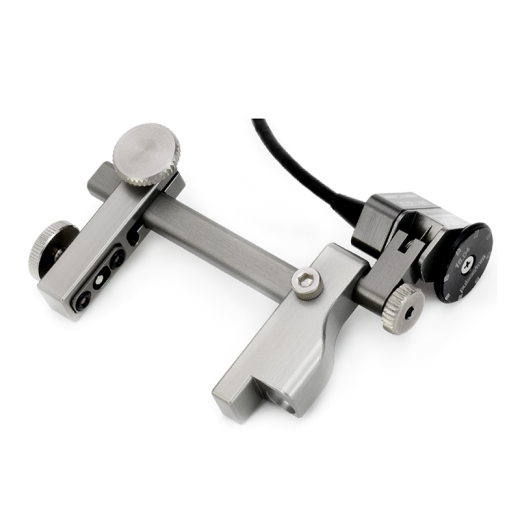

ODI сканер с ручным управлением, оснащен энкодером прикрепленным к простой универсальной зажимной системе, позволяющей удерживать практически любую комбинацию зонда и клина . Небольшой размер позволяет работать одной рукой в ограниченном пространстве, а система зажима обеспечивает быструю и простую настройку датчика.
ODI сканер с ручным управлением, оснащен энкодером прикрепленным к простой универсальной зажимной системе, позволяющей удерживать практически любую комбинацию зонда и клина . Небольшой размер позволяет работать одной рукой в ограниченном пространстве, а система зажима обеспечивает быструю и простую настройку датчика.

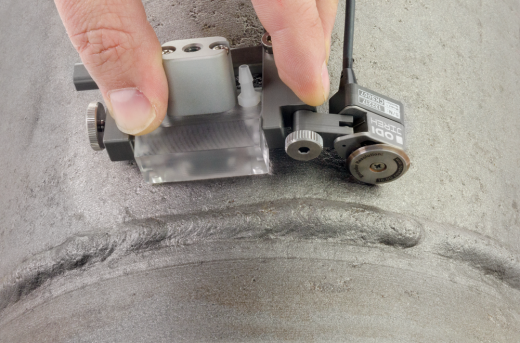

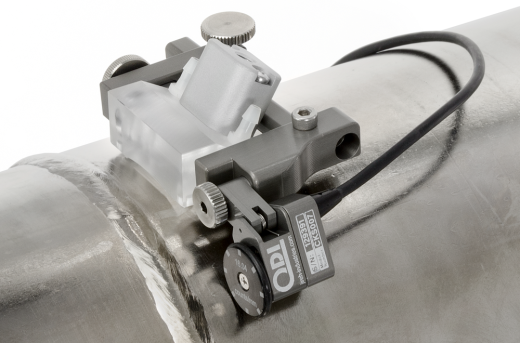

ODI идеально подходит для работ и решения задач по контролю в местах с ограниченным доступом
Преимущества:
Быстро регулируемый зажим
• Простое крепление любого ПЭП / призмы к ODI (инструменты не требуются).
Небольшой размер
• Полезно при контроле с ограниченным доступом, так как небольшой размер предоставляет уникальные возможности сканирования.
Энкодер
• Выходной сигнал с точным кодированием совместим со всеми стандартными приборами.
Альтернативные положения энкодера
• Установите энкодер под углом 0 ° или 90 °, чтобы приспособиться к различным зажимным приспособлениям. Подпружиненное колесо обеспечивает надежный контакт с контрольной поверхностью.
Совместимость ПЭП/призмы
• ODI хорошо работает практически со всеми ПЭП и призмами всех форм и размеров.
Дополнительное колесо из нержавеющей стали
• В каждый комплект ODI также входит термообработанное колесо из нержавеющей стали, которое может оказаться полезным при использовании гелевых контактных линз.
Характеристики
| Характеристики окружающей среды | |
| Рабочая температура | -20° C (-4° F) to 50° C (122° F) |
| Защита | Пыле-, водо-непроницаемый |
|
Вес для одного ПЭП |
0,2 кг |
|
Вес для двух ПЭП |
0.45 кг |
| Максимальная ширина зажима | |
| Для одного ПЭП | 55 мм |
| Для двух ПЭП | 50 мм |
| Диаметр колеса энкодера | 20.6 мм |
| Разрешение энкодера | 16.00 отсчетов/мм |
| Длина кабеля энкодера | |
| Для ODI I | 2.5 m |
| Для ODI II | 5 m |
| Гарантия | 3 года |
Характеристики для ODI II Для двух ПЭП
• Вмещает два датчика TOFD для сканирования сварных швов. ODI II может также использоваться для выполнения сканирования одним датчиком, когда это необходимо. Простота использования • Простое крепление ПЭП / призмы без инструментов Универсальный • Ручное управление предоставляет уникальные возможности сканирования. Осмотр с ограниченным доступом возможен из-за небольшого размера и маневренности устройства. Энкодер • Прецизионный мини-энкодер можно разместить вдоль планки рамы, в то время как действие пружины поддерживает постоянный контакт колеса.
Комплектация
- Подпружиненный энкодер с кабелем энкодера длиной 2,5 м (8 футов) или 5 м (16,4 фута)
- Универсальная система зажимов
- Колесо энкодера из термообработанной нержавеющей стали
- Руководство пользователя
- Прочный переносной кейс
Дополнительно:
Доступны дополнительные размеры зажимного рычага.
Возможна нестандартная длина шлангокабеля.
Измерение не включает кабели.
Вес не включает кабели.
Приблизительный вес стандартного комплекта поставки.
Технические характеристики могут быть изменены.
