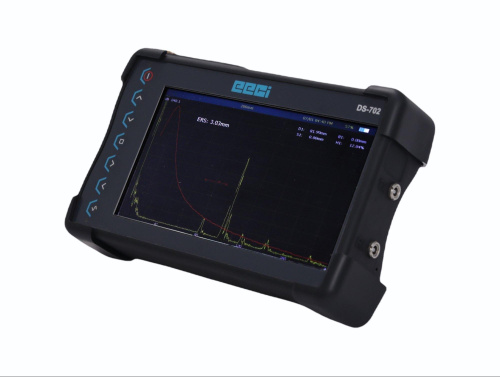

Используйте возможности дефектоскопии с помощью ультразвукового дефектоскопа DIGISCAN DS-702.
DIGISCAN DS702 — мощный, надежный и современный универсальный дефектоскоп. Эргономичная и прочная конструкция со степенью защиты IP65 делает его идеальным для повседневного применения в самых тяжелых полевых условиях, а также для лабораторного применения для получения надежных результатов контроля. DS702 оснащен множеством функций, отвечающих всем вашим требованиям и удобствам при проведении инспекций, без ущерба для производительности и качества.
Такие функции, как DAC, TCG, Universal DGS, FlexiDGS, AWS, запись видео вместе с прямоугольными и импульсными импульсами, высокий PRF, переменное напряжение импульсного генератора и усиление 120 дБ, обеспечивают соответствие различным международным стандартам.
DS702 был разработан с учетом требований ультразвукового неразрушающего контроля в таких отраслях, как аэрокосмическая, автомобильная, атомная, оборонная, сталелитейная, нефтегазовая, энергетическая, железная дорога, тяжелое машиностроение, ковка, литье, композиты и исследовательские приложения.
Особенности:
✔️Настраиваемый высоковольтный генератор импульсов для применений с высоким проникновением. Используя настраиваемый импульсный режим и высокое напряжение 450В для достижения улучшенного проникновения на глубину до 15 метров, можно достичь особых результатов при выполнении больших объемов работ.
✔️Цифровая фильтрация. Регулируемый полосовой фильтр с возможностью установки нижних и верхних пределов частоты, полезный для фильтрации нежелательных частот и улучшения отношения сигнал/шум (S/N).
✔️Интерфейсный строб (IF) для иммерсионного контроля. Все три измерительных строба могут быть настроены на запуск по стробу IF вместе с автоматической регулировкой смещения эхо-сигнала IF. Это приводит к более высокой точности показаний, а также к исключению ручных вычислений.
✔️Три измерительных строба с расширенными режимами измерений. Три выбираемых оператором строба для дефектоскопии, измерения толщины стенки, с индивидуальными настройками режима измерения, местоположения и настроек сигнализации. Настраиваемые пользователем значения для всех 3 стробов, 12 положений экрана для отображения высоты (H), макс. высоты(+h), мин. высоты (-H), глубины (D), макс. глубины(+D), мин. глубины (-D). ), траектория луча (B), расстояние между поверхностями (S), затухание (A), расчет расстояния между эхо сигналами (E-E)
✔️Расширенный режим измерений. 3 регулируемых уровня для улучшения отношения сигнал/шум (S/N) для более точного контроля.
✔️Коррекция амплитуда- расстояние DAC кривые. Оценка дефектов путем построения пользовательской кривой DAC до 15 точек в виде плавной параболической кривой или простой кривой «точка-точка». 2 настраиваемые кривые смещения до ±20 дБ.
✔️Временная регулировка чувствительности ВРЧ. ВРЧ функция, которая электронным способом выравнивает амплитуды эхо-сигналов от отражателей одинакового размера, находящихся на разных расстояниях. Легко переключается между DAC и TCG одним щелчком мыши.
✔️Универсальный DGS. Постройте универсальную диаграмму DGS в сравнении со стандартной кривой DGS для любого типа преобразователя. Его можно построить, выбрав тип отражателя, включая BW, SDH, FBH. Размер дефекта, возникающий выше или ниже кривой, легко виден в параметре ERS.
✔️FlexiDGS. Используется для сравнения и оценки эхосигналов со стандартной кривой DGS для датчика определенного типа. Кривая DGS представляет соотношение между высотой эхосигнала, размером дефекта и расстоянием от преобразователей. Опция DGS устанавливает масштаб в соответствии с тестовым диапазоном, поэтому больше не нужно идти на компромисс с фиксированным масштабом.
✔️AWS D1.1/D1.5 Обеспечивает рейтинг индикации динамического отражателя для различных приложений AWS по контролю сварных швов. Это позволяет повысить эффективность контроля за счет исключения ручных вычислений.
✔️Удобная встроенная отчетность. Встроенные отчеты в формате PDF с индивидуальным логотипом, примечаниями/ подробными сведениями о задании. Перенесите это прямо на месте на флэш-накопитель для печати без необходимости использования программного обеспечения для ПК.
✔️Непрерывная видео запись. Непрерывная запись A-Scan для просмотра или воспроизведения на устройстве или экспорта в файл MP4 на устройстве и передачи на флэш-накопитель для немедленного воспроизведения. Дополнительное программное обеспечение для ПК для просмотра и экспорта.
Технические характеристики:
| Параметр: | Значение: | |
| Дисплей | Тип дисплея | 7-дюймовый ЖК-дисплей высокой яркости |
| Сенсорный экран | Да (опционально) | |
| Яркость дисплея | 1000 нит, варьируется от 0% до 100% | |
| Частота обновления экрана | 60 Hz | |
| HDMI-видеовыход | Да (опционально) | |
| Диапозон | 2 до 15,000 мм, с шагом 0.1 мм | |
| Скорость | От 250 до 16 000 м/с с шагом 1 м/с | |
| Смещение нуля | от 0 до 1000 мкс с шагом 0,01 мкс | |
| Задержка отображения | От -60 до 15 000 мм с шагом 0,1 мм. | |
| Единицы | Миллиметры, дюймы, мкс, % | |
| Выпрямление | Полная волна, положительная полуволна, отрицательная полуволна | |
| Горизонтальная сетка | 100% или 110% | |
| Браковка | От 0% до 99% FSH с визуальной индикацией | |
| Skip Distance | Визуальная индикация в зависимости от толщины и угла | |
| А-скан | Активная заморозка, заморозка, заполненная | |
| Часы реального времени | Дата и время для сохраненных записей | |
|
Получение данных |
Оцифровка частоты | 100 MHZ |
| Память | 32 GB SD card | |
| Единое хранилище А-сканов | > 6 миллионов А-сканов | |
| Генерирование отчета | Встроенный отчет в формате PDF с логотипом, PNG A-Scan | |
| Непрерывная запись А-скана* | Встроенное создание файлов, > 200 часов | |
| Файлы калибровки | 10,000 | |
| Экспорт данных | SD-карта, USB-накопитель, подключение к ПК | |
| Приемник | Динамический диапазон | от 0 до 120 дБ с шагом 0,1 дБ |
| Пропускная способность приемника | Широкополосный усилитель от 0,5 до 20 МГц | |
| Настройки цифрового фильтра | от 0 до 20 МГц с шагом 0,1 МГц | |
| Режим улучшения | Выкл., низкий, средний, высокий | |
| По горизонтали: ± 1% FSW | ||
| Линейность системы | По вертикали: ± 2% FSH. | |
| Стробы | Измерительные стробы | 3 строба + 1 интерфейсный строб* |
| Режим измерения | Максимальный пик, по фронту,]-фронт, по первому пику, через ноль | |
| Начало | 0 до 20,000 мм, с шагом 0.1 мм | |
| Ширина | 0 до 20,000 мм, с шагом 0.1 мм | |
| Порог | От 0 % до 100 % с шагом 0,1 %. | |
| Разрешение ToF | Выбор 1/0,1/0,01 мм | |
| Сигнализация | Положительный и отрицательный порог, толщина стенки | |
| Звуковая индикация | Аудио и визуальные индикаторы с вибрацией | |
| Увеличение ширины стробов | Для стробов 1, 2, 3 | |
| Измерение амплитуды | От 0 % до 110 % FSH с разрешением 0,1 %. | |
| Скорость измерения | Эквивалент PRF | |
| Автоматическая калибровка |
• По скорости, калибровка нуля • Прямой луч (первая задняя стенка или «эхо-эхо») • Угловой луч (звуковой путь или глубина) |
|
| Генератор | Типы генераторов импульсов | Прямоугольная волна, Spike |
| PRF | От 10 до 2000 Гц с шагом 1 Гц | |
| Напряжения | 50-450 В, с шагом 25 В. | |
| Ширина импульса | 0,5-20 МГц с шагом 0,1 МГц | |
|
Демпфирование Импульсный режим Режимы |
50 Ω, 400 Ω 0 до 7 Эхо-импульс, двойной, сквозной |
|
|
Входы/выходы прибора |
USB порт |
USB C — зарядка, доступ к памяти USB A — флэш-накопитель |
| Соединения преобразователя | LEMO 00 | |
| SD Card | 32 GB | |
|
Условия окружающей среды |
IP Rating | IP 65 |
| Рабочая Температура | -10° C до 55° C | |
| Температура хранения | -20° C до 60° C | |
| Темп зарядки аккумулятора | 0° C до 40° C | |
| Измерения | Расположение дисплея измерений | 12 пользовательских блоков |
| По лучу, глубине дефекта, расстояние до поверхности, | ||
| минимальная/максимальная глубина, строб 2 - строб 1 | ||
| Порог | Высота эха в %, затухание в дБ, мин/макс порог | |
| Trigger | Начальный импульс, IF строб | |
| Измерение толщины | От 0,1 до 999,9 мм с шагом 0,1 мм. | |
| Угол преломления | от 0° до 90°, с шагом 0,1° | |
| DAC |
Точка-точка и параболическая кривая, 2 дополнительные кривые со смещением ±20 дБ, кривая до 15 точек |
|
| TCG | 15 точек, 18 dB/10 ns slope | |
| Коррекция изогнутой поверхности | Труба, bar | |
| AWS | D1.1/D1.5 | |
| DGS | Универсальная DGS* | |
| FlexiDGS | ||
| Общие | Габаритные размеры (Ш х В х Г) | 205 мм х 130 мм х 60 мм |
| Конструкция | IP 65 Компактный, прочный литой АБС-пластик, Soft Touch | |
| Вес с аккумулятором | 1 кг | |
| Эксплуатация |
5-кнопочная навигационная клавиатура + 1 клавиша усиления, двустороннее управление |
|
| Тип аккумулятора | Одинарный встроенный литий-ионный аккумулятор 7,4 В, 40 Вт | |
| Время работы: | До 8 часов | |
| Требования к питанию | Быстрое зарядное устройство USB C, 100-240 В, 50-60 Гц, 1,5 А | |
| Испытан в соответствии: | Функциональное испытание | - IEC:60068-2-27 |
| Устойчивость к вибрации. | - IEC:60068-2-6. | |
| Влажность | - IEC:60068-2-30 | |
| Электромагнитные помехи (EMI) | - IEC:61000-4-3 | |
| Испытание на устойчивость к магнитному полю промышленной частоты | - IEC:61000-4-8 | |
| Тест на класс IP 65 | - IEC:60529 | |
Ультразвуковые дефектоскопы выявляют дефекты на ранних этапах производственного процесса, помогая предотвратить попадание на рынок некачественной продукции, сокращая отходы, улучшая качество продукции и повышая общую эффективность производственных операций.
Ультразвуковые дефектоскопы широко распространены в таких отраслях, как аэрокосмическая, автомобильная, обрабатывающая и нефтегазовая промышленность, благодаря своей способности обнаруживать внутренние дефекты в критически важных компонентах, гарантируя соблюдение стандартов безопасности и качества.
Проблемы могут включать шероховатость поверхности, изменения толщины материала и навыки оператора. Их можно решить, используя соответствующие контактные жидкости, регулируя настройки для разных материалов и проводя обучение операторов.
А-сканирование отображает амплитуду ультразвуковой волны с течением времени, предоставляя информацию о глубине и размере дефектов. В-сканирование создает двумерный вид поперечного сечения материала, предлагая визуальное представление дефектов.
Важные моменты включают выбор подходящей частоты преобразователя, правильную установку параметров усиления и времени, обеспечение надлежащего контакта между преобразователем и материалом, а также калибровку оборудования перед тестированием.
При импульсно-эхо-контроле один преобразователь посылает и принимает ультразвуковые волны для обнаружения дефектов. Фазированный решеточный контроль использует несколько элементов в преобразователе для управления и фокусировки лучей, что позволяет проводить более детальные и настраиваемые проверки.
Калибровка имеет решающее значение в ультразвуковой дефектоскопии для обеспечения точности и надежности результатов испытаний. Правильная калибровка помогает установить опорные точки для сигналов дефектоскопии, что приводит к более точной идентификации и определению размеров дефектов.
Да, ультразвуковые дефектоскопы могут обнаруживать дефекты в широком спектре материалов, включая металлы, пластики, композиты и керамику. Возможность регулировки настроек и параметров позволяет эффективно обнаруживать дефекты в различных типах материалов.
Преобразователь в ультразвуковом дефектоскопе преобразует электрическую энергию в ультразвуковые волны, которые передаются в проверяемый материал. Когда волны сталкиваются с дефектом, они отражаются обратно в преобразователь, который преобразует их в электрические сигналы для анализа.
Ультразвуковые дефектоскопы предлагают неинвазивный контроль, позволяющий обнаруживать дефекты без повреждения материала. Они обеспечивают высокую точность, универсальность при контроле различных материалов и возможность обнаружения подповерхностных дефектов.
Ультразвуковой контроль (УЗК) — надёжный и широко распространённый метод неразрушающего контроля (НК) для выявления внутренних дефектов в материалах. Однако даже самые лучшие ультразвуковые дефектоскопы не дадут точных результатов, если оператор допускает распространённые ошибки.
