Система с беспрецедентными возможностями для проверки большего количества трубопроводов, включая трубопроводы между фланцами, наиболее экономичным и быстрым способом.
Описание
Система с беспрецедентными возможностями для проверки большего количества трубопроводов, включая трубопроводы между фланцами, наиболее экономичным и быстрым способом.
Инструмент также совместим с типичными крутильными модулями с преобразователями, имеющимися на рынке. Используйте свои собственные кольца повторно и извлеките максимальную пользу из своих прошлых вложений(покупок). Соедините существующие манжеты с прибором нового поколения с лучшей в своем классе электроникой и дайте вторую жизнь вашим программам контроля.
Эта современная система, разработанная теми, кто впервые ввел в коммерческую эксплуатацию длинноволновой метод контроля (GWT), который включает в себя большой высококачественный сенсорный экран, сверхбыструю электронику для быстрого сбора данных и возможности анализа данных на месте для получения точных отчетов.
Sonyks заново изобрела направленные волны, сделав технологию более простой и доступной для отрасли
Преимущества
✔️Непревзойденное соотношение сигнал / шум для более длительных и сложных проверок
✔️Простота интерпретации данных, благодаря чему технология становится более доступный
✔️Совместимость с крутильными модулями датчиков других производителей.
✔️Соберите все данные RAW за одно сканирование для получения точных и проверяемых результатов
✔️Оптимизированный рабочий процесс, повышение эффективности и возможности контроля
✔️Кольцевые модули преобразователей подходят для труб диаметром от 1,5 до 72 дюймов.
✔️Внутренний компрессор для накачивания хомутов
Повышение уровня производительности и применения
Благодаря настройке инспекции на основе проекта и повышенной мобильности количество проверяемых участков в день увеличивается на 50%.
Необходимые данные у вас под рукой с Sonyks - первый прибор со встроенным экраном для интерпретации GWT. Он использует комбинацию широкополосного доступа и сбора данных Full Matrix Capture (FMC), что означает, что все необходимые данные собираются за один раз, чтобы сделать анализ возможным в любом месте.
Переходите к следующему месту, зная, что у вас есть все необходимые данные, с повышенной скоростью и спокойствием.
Лучшие и быстродоступные инструменты обеспечивают уверенность в том, что вы получите наилучшие данные. Благодаря непревзойденному соотношению сигнал / шум (SNR) Sonyks проводит тестирование и поиск на больших расстояниях и обнаруживает еще более мелкие дефекты. Это улучшенное соотношение сигнал / шум может значительно упростить анализ и повысить общую эффективность контроля на 50%.
Звуковая эволюция для экспертов GWT
Повторно используйте кольцевые модули датчиков, которые у вас уже есть, и максимально используйте свои приобретенные ранее хомуты в GWT. Соедините существующие манжеты с Sonyks - прибором нового поколения с лучшей в своем классе электроникой и дайте вторую жизнь вашим программам контроля.
Увеличьте коэффициент использования
Sonyks - невероятно универсальная система, которая позволяет операторам решать больше задач благодаря возможностям ближнего и среднего диапазона в дополнение к ультразвуковому контролю на большом расстоянии. Например, используйте новую магнитострикционную манжету на 128 кГц для эффективного осмотра труб с фланцами.

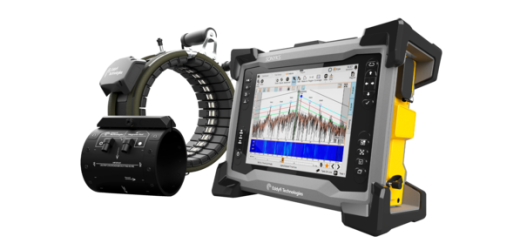

Система Sonyks
- Инструмент First Guided Wave со встроенным экраном для интерпретации
- Революционная процедура сбора данных
- Бортовой насос и полная диагностика
- Совместимость с большинством коммерческого оборудования Piezo GWT
- Самый легкий инструмент на рынке
- Магнито-инструмент быстрого развертывания
- Пьезоинструмент с одинарным подключением

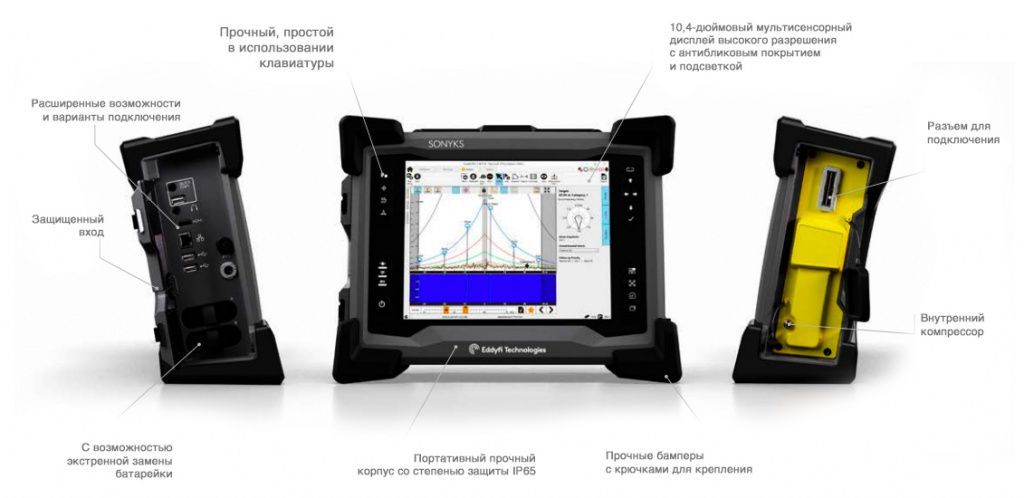

Sonyks Инструмент
- Проверенная на практике платформа Eddyfi
- Высококачественный светодиодный сенсорный дисплей с диагональю 26,4 см (10,4 дюйма)
- Аппаратная кнопка быстрого доступа
- Батареи с возможностью горячей замены
- Встроенный насос для надувания колец
- Встроенное тестирование и диагностика для сокращения времени настройки

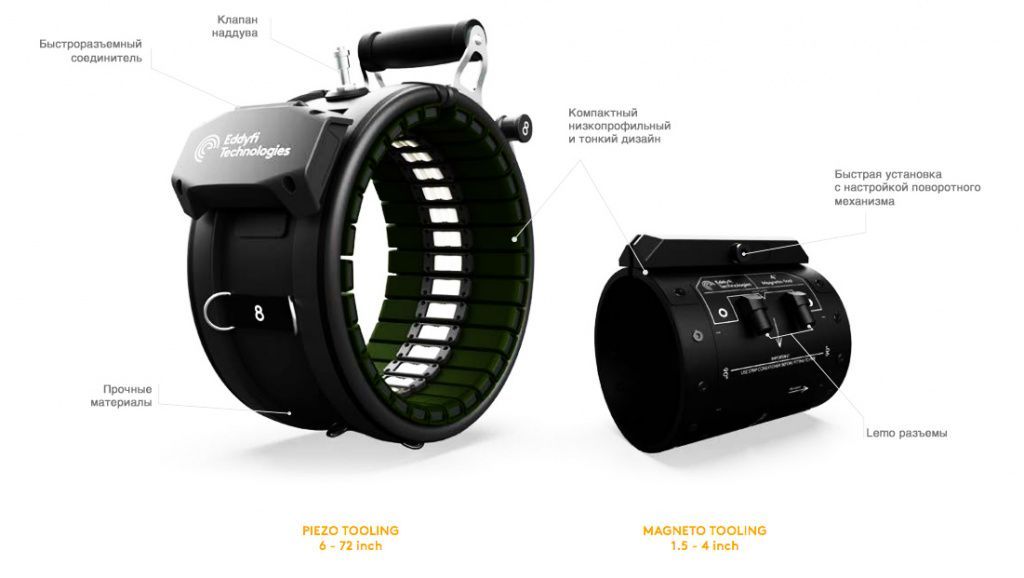

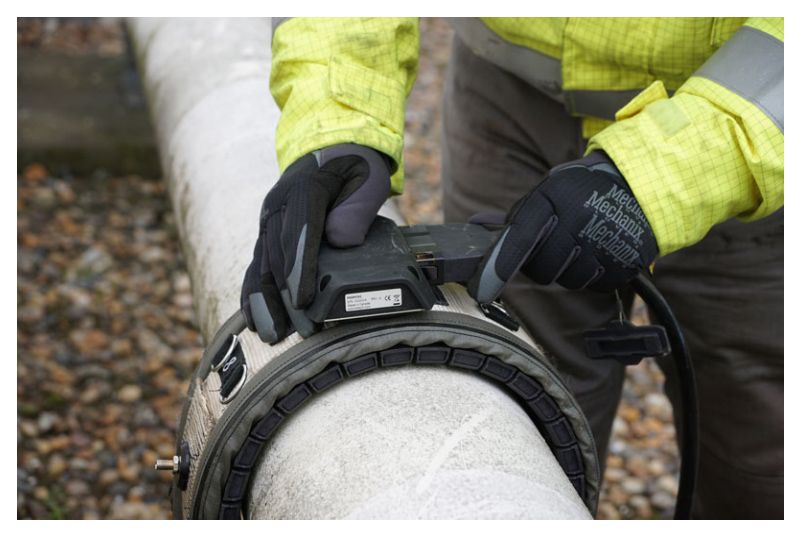

Пьезо-хомут
Пьезо-хомут- Уникальное расстояние между кольцами обеспечивает самый широкий частотный диапазон проверки на рынке - Высокое разрешение не только включено, но и является стандартом.
- Единое соединение между прибором и инструментом
- Чрезвычайно гибкий для легкой упаковки и транспортировки
- Самый легкий инструмент на рынке

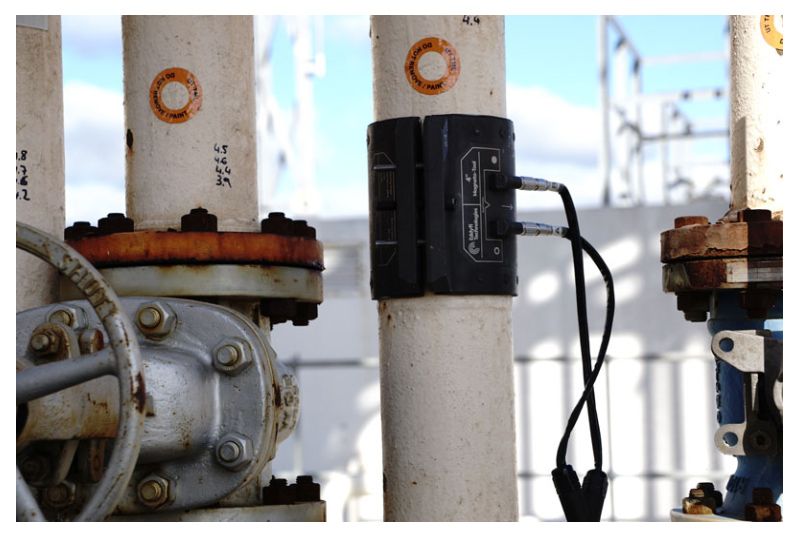

Магнитные хамуты
- Революционный сегментированный магнитоинструмент для труб малого диаметра от 1,5, 2, 3 и 4 дюймов
- Улучшение ступенчатого изменения отношения сигнал / шум
- Индивидуальные варианты частоты для приложений с высоким затуханием или высоким разрешением
- Повышенная портативность, идеально подходит для участков трубопровода "фланец-фланец"
- Низкопрофильный зазор
- Быстроразъемный соединитель с настройкой крутящего момента для обеспечения правильного давления
Революционный сегментированный магнитоинструмент для труб малого диаметра от 1,5, 2, 3 и 4 дюймовТехнические характеристики
| Параметры | Значение |
| Габаритные размеры (Ш × В × Г) | 355 × 288 × 127 мм (14,0 × 11,3 × 5,0 дюйма) |
| Вес (с 1 батареей) | 7,2 кг (15,9 фунта) |
| Требования к источнику питанию | 100–240 В переменного тока, 50–60 Гц |
| Источник питания | Напряжение питания постоянного тока или бортовые аккумуляторы |
| Аккумуляторы |
Тип - 10,8 В Литий-ионный, перезаряжаемый, DOT совместимый Типичный срок службы 6–8 часов |
| Видео выход | HDMI |
| Количество каналов передачи | 40 |
| Диапазон частот передатчика | 5–260 кГц |
| Стандартное напряжение на выходе | 200 В, от пика до пика |
| Количество принимаемых каналов | 40 |
| Диапазон усиления приема | до 100 дБ |
| Максимальный диапазон | 365 м: продольные в эхо-импульсном режиме или 200 м: крутильные в эхо-импульсном режиме |
| Максимальное количество средних значений | 128 |
| Параметры фокусировки | C-сканирование, фокусировка с временной задержкой |
| Дисплей |
● 26,4 см (10,4 дюйма) ● Неотражающий (просветляющее покрытие) ● Защита от отпечатков пальцев (олеофобное покрытие) ● 3 мм (1/8 дюйма), химически усиленная стеклянная крышка ● ЖК-дисплей с оптическим соединением и сенсорный экран ● усиление пассивной подсветки |
| Опции программного обеспечения |
Sonyks GO (Инструмент) Sonyks PRO (дополнительное управление ноутбуком) |
| Подключение к ноутбуку | Дополнительное подключение через Wi-Fi или Gigabit Ethernet |
| Память | 200 GB, SSD |
| Охлаждение | Герметичный и внутренний вентилятор |
| Встроенный насос | Максимальное давление 60 фунтов на квадратный дюйм |
| Бортовой контроль давления в хамуте | Да |
| GPS | Точное позиционирование до 2,5 м (8,2 фута) |
| Совместимость инструментов | Магнитострикционный и пьезоэлектрический совместимость преобразователя |
| Поддерживаемые кольца |
Инструменты Sonyks Piezo и Magneto, Телетест и другая коммерческая Кольца PZT |
Первоначально, метод контроля направленных ультразвуковых волн, был разработанный для обнаружения коррозии под изоляцией (CUI) в трубопроводах нефтехимических заводов. Данный метод контроля (GWT) первоначально с использованием Focus+™от Teletest, а теперь Sonyks™ нашел отражение в широком диапазоне применений, и даже там где трубопроводы труднодоступны.
Коррозия под изоляцией (CUI - Corrosion under insulation) и противопожарная защита (CUF), оцениваемые в сотни миллиардов долларов в год, являются общей проблемой в электроэнергетике, нефтепереработке, химической и других отраслях промышленности. Когда дело доходит до этого или до коррозии под покрытиями, большинство способствующих факторов чрезвычайно трудно или невозможно контролировать.
В течении двух недель проходило тестирование новой системы Sonyks от Eddyfi Technologies на объекте .В рамках двухнедельного визита на объект планировалось использовать одновременно системы Focus+ и Sonyks, чтобы выявить заметные различия между обеими системами. Для этого испытания было предварительно выбрано несколько труб диаметром 8 и 4 дюйма.
