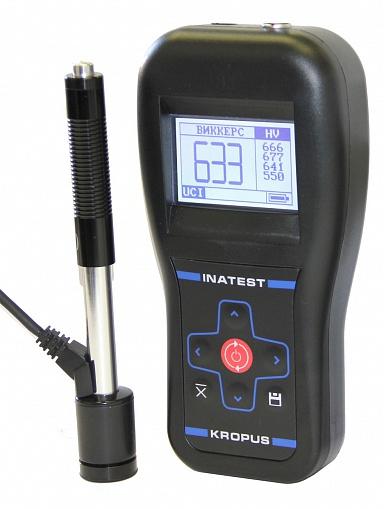

Динамический твердомер Инатест-Д
Динамический твердомер Инатест-Д — легкий и портативный, просто и удобно высокоточный прибор для экспресс-измерения твердости.
Прибор может использоваться в широком диапазоне температур в цеховых, лабораторных и полевых условиях.
Воплощая богатый опыт практической работы, этот прибор обладает повышенной надежностью благодаря применению корпуса из прочного ABS пластика и разъемного соединения датчика и кабеля, позволяющего избежать типовой неисправности — обрыва интегрированного в датчик кабеля.
Надежная конструкция датчика гарантирует проведение стабильных измерений вне зависимости от условий эксплуатации и положения датчика. Помимо запрограммированных при выпуске основных шкал твердости, прибор позволяет легко и быстро формировать и сохранять в приборе до 20 переводных шкал из базовых единиц измерения Либа (Leeb) в любые единицы твердости.
Теперь вам не составляет никаких проблем легко и быстро запрограммировать твердомер для точного измерения твердости не только сталей, но и меди, латуни, титана, алюминия и любых других сплавов.
Прибор обладает широкими возможностями: выборочное усреднение, перевод из шкалы в шкалу нажатием одной кнопки, учет пространственного положения датчика, сохранение и просмотр результатов, передача данных на ПК с целью их статистической обработки и печати протоколов.
Прибор сертифицирован в Республике Беларусь и внесен в реестр средств измерений под №12845. Номер госреестра РБ 03 03 718.
Метод Либа (Leeb)
Принцип действия основан на методе Либа — измерении отношения скоростей отскока и падения индентора. Твердость отображается в единицах HL (Leeb), а также может быть пересчитана в шкалы Бринелля, Роквелла, Виккерса и Шора.
Особенности Инатест-Д
- Быстрая калибровка твердомера на любых материалах
- Автоматический режим экономии энергопотребления
- Отсутствие проблем с изломом кабеля в датчике твердомера (разъемное соединение)
- Связь с ПК по USB
- Функция выборочного усреднения результатов измерения твердости
- Память: 1000 результатов измерений твердости
- Возможность ввода до 20 шкал твердости с клавиатуры или с ПК
- Графический ЖКИ с подсветкой и расширенным температурным диапазоном
- Питание: встроенный Li-Ion аккумулятор
- Масса твердомера — всего 270 гр.
Минимальная масса контролируемого изделия — 1,5 кг (возможно измерение деталей с меньшим весом при их притирании на массивную плиту).
Технические характеристики
Основные параметры
Условия измерения
Функциональные возможности
Эксплуатационные характеристики
Пределы допускаемой абсолютной погрешности измерения твердости
| По шкале «С» Роквелла | По шкале Бринелля, HB | По шкале Виккерса, HV |
|---|---|---|
| HRC ± 2 |
|
|
Стандартный комплект поставки
| Составляющие комплекта | Количество |
|---|---|
| 66201 Электронный блок Инатест-Д | 1 шт. |
| 64002 Аккумулятор (встроенный) | 1 шт. |
| 66203 Датчик динамический тип D | 1 шт. |
| 39006 Блок питания 220В/5В 1,5А | 1 шт. |
| 20201 Кабель INT-USB для связи с ПК | 1 шт. |
| 66220 Защитный чехол | 1 шт. |
| Диск с программным обеспечением | 1 шт. |
| Комплект документации (паспорт с методикой поверки, сертификат метрологической аттестации) | 1 шт. |
| 64150 Сумка фирменная | 1 шт. |
Для специальных применений комплект поставки может быть изменен
- Для контроля шестерен в комплект поставки входит датчик динамический тип DL (вместо стандартного тип D).
- Для контроля чугуна в комплект поставки входит датчик динамический тип G (вместо стандартного тип D).
- В комплект с укороченным датчиком входит датчик тип DС (вместо стандартного тип D).
Требования к контролируемому изделию
| Характеристика | Значение / Подготовка |
|---|---|
| Минимальная масса | 1,5 кг (при массе менее — притирка на массивную плиту) |
| Толщина стенки (для сосудов давления, труб) | не менее 6 мм |
| Шероховатость поверхности | не более Ra 2,5 |
| Пространственное положение датчика | не влияет на результат |
Эксклюзивный контент
Руководство по эксплуатации
Полное руководство пользователя по работе с динамическим твердомером Инатест-Д. Включает инструкции по калибровке, работе с датчиками и программным обеспечением.
Скачать PDF (пример)Программное обеспечение
Специализированное ПО для анализа результатов измерений, построения графиков и генерации отчетов.
Скачать ПО (пример)Динамический твердомер Инатест-Д — точность, надежность, удобство в любых условиях.
