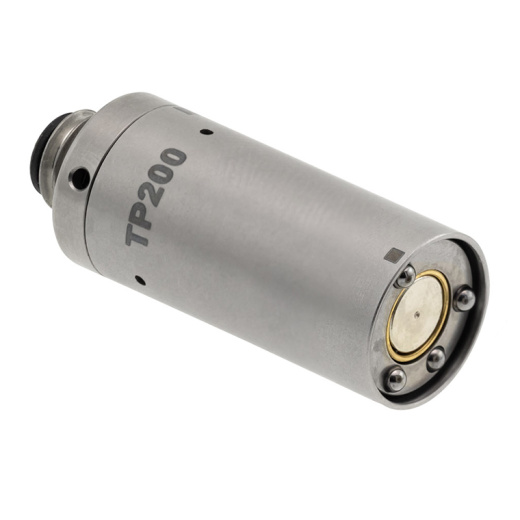

Датчик касания TP200

Компактный датчик TP200 со сменными модулями, в котором используются тензометрические механизмы, обеспечивающие более высокую точность и более длительный срок службы, чем в датчиках с кинематическим датчиком касания.

Компоненты датчика TP200:

• Корпус датчика TP200 или TP200B (TP200B — вариант с повышенной устойчивостью к вибрации)
• Модуль щупа TP200 — выбор фиксированной силы перебега: SF (стандартная усилие) или LF (низкая усилие)
• Интерфейс датчика PI 200-3
• Стойка для замены щупов SCR200

Существует также модуль EO (расширенный), который имеет такое же усилие, что и модуль SF, но обеспечивает увеличенный рабочий диапазон и защиту по оси Z датчика.

Особенности и преимущества:

• Технология тензодатчиков обеспечивает превосходную воспроизводимость и точное трехмерное измерение формы.
• Ноль ошибок при переустановки
• Нет лобового эффекта
• Возможность измерения в 6 направлениях
• Досягаемость щупа до 100 мм (щупы GF)
• Быстрая замена модуля зонда без необходимости повторной калибровки наконечников щупов
• Срок службы >10 миллионов триггеров

Корпус датчика TP200 / TP200B:

Датчик TP200 использует микротензометрические преобразователи для обеспечения превосходной воспроизводимости и точного трехмерного измерения формы даже с длинными щупами.

Сенсорная технология обеспечивает субмикронную повторяемость и устраняет лепестковые характеристики, характерные для кинематических датчиков. Твердотельная электроника ASIC внутри зонда обеспечивает надежную работу в миллионах точек срабатывания

TP200B использует ту же технологию, что и TP200, но имеет более высокую устойчивость к вибрации. Это помогает преодолеть проблему генерации «воздушных» триггеров, которая может возникать из-за вибраций, передаваемых через КИМ, или при использовании длинных щупов с более высокими скоростями позиционирования.

Обратите внимание, что мы не рекомендуем использовать TP200B с НЧ-модулем или щупами с кривошипом/звездочкой.
