Сочетая большой радиус действия щупа со сверхвысокой точностью, SP80 является сканирующим датчиком первого выбора для многих приложений. SP80 — это сканирующий датчик, устанавливаемый на пиноли, в котором используются технология цифровой шкалы и считывающей головки, а также инновационные принципы изолированной оптической метрологии Renishaw, обеспечивающие исключительную производительность сканирования даже с помощью длинных щупов.
SP80 способен проникать глубоко в детали, перенося щупы длиной до 1000 мм и массой 500 г, включая звездообразные конфигурации, не требующие уравновешивания. Щупы Renishaw M5 дополняют SP80 и обеспечивают максимальную производительность.
Преимущества
- Измерение сверхвысокой точности, обеспечиваемое цифровой шкалой и считывающими головками — системное разрешение 0,02 мкм (79 мкдюйм)
- Возможность переноски длинного стилуса для доступа к глубоким элементам — до 1000 мм (39,4 дюйма) и масса 500 г (17,64 унции) на SP80
- Несбалансированные конфигурации щупов не требуют уравновешивания
- Вариант SP80H монтируется на горизонтальную пиноль — щупы длиной до 500 мм (7,87 дюйма) и массой 500 г (17,64 унции)
- Изолированная оптическая метрология для прямого точного измерения отклонения иглы
- Низкоинерционный механизм для отличного динамического отклика
- Пассивный сканирующий датчик без двигателей, обеспечивающий повышенную термическую стабильность и надежность
- Защита от столкновений по оси Z вместе со съемным держателем стилуса для защиты от столкновений по осям XY
- Адаптерные пластины обеспечивают быструю замену моторизованной головки SP80 и PH10MQ PLUS.
- Кинематическая смена щупа для повторного перемещения оптимальной конфигурации щупа — устраняет необходимость в повторной аттестации
Ключевые особенности системы:
- Сканирование сверхвысокой точности с использованием цифровых считывающих головок с разрешением 0,02 мкм
- Возможность установки большого щупа, длина до 1000 мм и масса 500 г, несбалансированный
- Быстрый динамический отклик благодаря низкой массе внутри зонда
- Повторяющаяся смена щупа для быстрой и гибкой проверки деталей
Лучшая в своем классе производительность благодаря гибкому использованию щупов
Съемные держатели щупов позволяют быстро и многократно заменять конфигурации щупов, тем самым исключая повторную калибровку, повышая производительность до максимума и позволяя найти оптимальные решения для конкретного применения.
Быстрая смена щупа для максимальной производительности
Гибкость смены щупа является ключевой частью конструкции датчика Renishaw. В SP80 используется модульная система штатива (MRS2), которая совместима с другими системами сканирующих датчиков (REVO, SP25M и SP600), а также штатив автоматической смены ACR3.
Несколько портов для смены щупов для SP80 (SCP80) можно прикрепить к направляющей MRS2 в любом выбранном месте, в зависимости от требований к пространству для размещения щупов, необходимых для вашего приложения.
Габаритные размеры SP80 с SH80
Комплект датчика SP80
| Ключ | Описание |
| 1 |
Крепление кинематической пиноли KM80 |
| 2 |
Корпус зонда SP80 |
| 3 |
Держатель стилуса SH80 |
| 4 |
Держатель стилуса SH80K |
| 5 | Инструмент для снятия держателя стилуса |
Изолированная оптическая метрологическая система
- Считывающие головки для каждой оси крепятся к корпусу зонда.
- Свет отражается от движущегося куба на считывающую головку.
- Система измеряет отклонение всего механизма
- Обнаруживает источники переменной ошибки, такие как тепловые и динамические эффекты
- Любая межосевая ошибка, вызванная дуговым движением параллельно действующих пружин, непосредственно измеряется системой датчиков.
- Система не имеет подвижных проводных соединений
† Датчики с датчиками перемещения, установленными на сложенных осях, страдают задержкой при изменении инерционных нагрузок и не могут обнаружить температурный рост в своих механизмах.
Технические характеристики
Спецификация датчика SP80
* Ориентация датчика, показанная ниже, является ориентацией, используемой в спецификации датчика SP80
|
Атрибуты зонда |
Сверхвысокоточный сканирующий датчик с измерением по трем осям (±PX, ±PY, ±PZ)* |
|
Ориентация |
Вертикальный |
|
Размер |
Корпус 80 мм × 80 мм (3,15 дюйма × 3,15 дюйма), длина 150 мм (5,91 дюйма), включая держатель щупа SH80 |
|
Крепление пиноли |
KM80 - пиноль 80 мм × 80 мм для кинематического крепления пиноли SP80 (стандарт) KM6080 — пиноль от 60 мм × 60 мм до кинематического держателя датчика SP80 размером 80 × 80 мм (опция)
SM80 — доступны хвостовик и другие переходные пластины, изготовленные по индивидуальному заказу — за подробностями обращайтесь к поставщику Renishaw. |
|
Диапазон измерений |
3-осевое измерение: ±2,5 мм (±0,12 дюйма) (PX, PY, PZ)* |
|
Диапазон перебега |
PX* и PY* защищены разъединением кинематического соединения с SH80 PZ * имеет механический «отбойник» |
|
Разрешение цифровых весов |
0,02 мкм |
|
Испытание на возможность измерения по ISO10360-2** |
Обычно <1,0 мкм с иглой 50 мм |
|
Проверка возможности сканирования по ISO10360-4** |
Обычно MPETHN <1,5 мкм с иглой 50 мм
Время типичного сканирования = 74 с. |
|
Вернуться к нулю |
Примерно 1% рабочего прогиба |
|
Весенняя ставка |
Приблизительно 1,8 Н/мм (X, Y, Z) |
|
Возможность переноски стилуса |
Ассортимент щупов Renishaw M5 Максимальная масса 500 г (несбалансированная)
Максимальный выступ 1000 мм # |
|
масса |
Только корпус зонда SP80: 860 г Держатель стилуса SH80: 185 г
Крепление для пера KM80: 110 г |
|
Сила отрыва SH80 |
<20 Н при использовании SCP80 - в противном случае примерно 80 Н |
|
Источник питания зонда |
от +9 В до +18 В при 300 мА максимум постоянного тока |
|
Блок питания системы (включая IU80) |
+5 В ±0,25 В при 1 А максимум постоянного тока |
|
Выходы датчиков SP80 (PX, PY, PZ)* |
Аналоговый квадратурный сигнал 1,5 В ±0,25 В размаха (номинальное опорное значение перехода через нуль 2,5 В) |
|
Варианты взаимодействия |
|
|
Изменить стеллажную систему |
Блоки SCP80, установленные на MRS / MRS2 Устройства SCP80V, установленные на MRS/MRS2 для щупов, обращенных назад |
* Где P указывает, что это ось датчика, а не станка
** Испытано на КИМ со спецификацией 0,48 мкм +L/1000 при отклонении касания и сканирования ≤ 0,5 мм.
# Щупы большей длины могут использоваться в зависимости от условий эксплуатации – обратитесь за помощью в Renishaw.
Спецификация датчика SP80Н

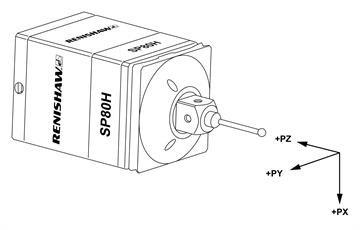

* Ориентация зонда, показанная ниже, является ориентацией, используемой в спецификации зонда SP80H.
| Атрибуты зонда | Сверхвысокоточный сканирующий датчик с измерением по трем осям (±PX, ±PY, ±PZ)* |
|---|---|
| Ориентация | Горизонтальный |
| Размер | Корпус 80 мм × 80 мм (3,15 дюйма × 3,15 дюйма), длина 150 мм (5,91 дюйма), включая держатель щупа SH80 |
| Крепление пиноли |
KM80: пиноль 80 мм × 80 мм для кинематического крепления пиноли SP80 (стандартно) KM6080: кинематическое крепление датчика SP80 от 60 мм × 60 мм до 80 мм × 80 мм (опция) SM80: Доступны хвостовик и другие переходные пластины, изготовленные по индивидуальному заказу — за подробностями обращайтесь к поставщику Renishaw. |
| Диапазон измерений | 3-осевое измерение: ±1,25 мм (PX)* / ±2,5 мм (PY, PZ)* |
| Диапазон перебега |
PY* и PX* защищены отвинчиванием кинематического соединения с SH80 PZ* имеет механический отбойник |
| Разрешение цифровых весов | 0,02 мкм |
| Испытание на возможность измерения по ISO10360-2** | Обычно MPE THN <1,0 мкм с иглой 60 мм |
| Проверка возможности сканирования по ISO10360-4** |
Обычно MPE THN <1,5 мкм с иглой 60 мм Время сканирования = 74 с |
| Вернуться к нулю | Примерно 1% рабочего прогиба |
| Весенняя ставка |
Приблизительно 2,5 Н/мм (PX)* Приблизительно 1,6 Н/мм (PY, PZ)* |
| Возможность переноски стилуса |
Ассортимент щупов Renishaw M5 Максимальная масса 300 г (несбалансированная)*** Максимальный выступ 500 мм # |
| масса |
Только корпус зонда SP80H: 860 г Держатель стилуса SH80: 185 г Крепление для пера KM80: 110 г |
| Сила отрыва SH80 | <20 Н при использовании SCP80V - в противном случае примерно 80 Н |
| Источник питания зонда | от +9 В до +18 В при 300 мА максимум постоянного тока |
| Блок питания системы (включая IU80) | +5 В ± 0,25 В при 1 А максимум постоянного тока |
| Выходы датчика SP80 (X, Y, Z) | Аналоговый квадратурный сигнал 1,5 В ± 0,25 В размаха (номинальное опорное значение пересечения нуля 2,5 В) |
| Варианты взаимодействия |
Использование платы-счетчика Renishaw PCI (CC6) и интерполятора (IU80) Другая интерфейсная карта, разработанная OEM и используемая вместе с IU80. Использование контркарты и блоков интерполятора, разработанных OEM |
| Изменить стеллажную систему | SP80V устанавливается на удлинитель, поставляемый OEM |
* Где P указывает, что это ось датчика, а не станка.
** Испытано на КИМ со спецификацией 0,48 мкм + L/1000 при отклонении касания и сканирования ≤ 0,15 мм.
*** Центр тяжести иглы должен находиться в области А графика.
# Щупы большей длины могут использоваться в зависимости от условий эксплуатации – обратитесь за помощью в Renishaw.
