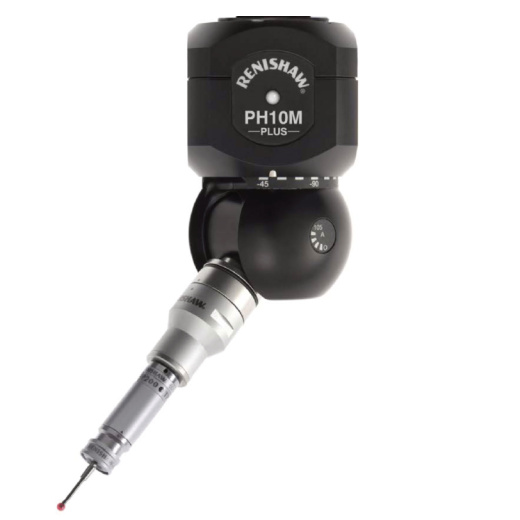

Каждая из головок в линейке моторизованных измерительных головок PH10 представляет собой универсальное устройство общего назначения, разработанное специально для использования на координатно-измерительных машинах (КИМ) с прямым компьютерным управлением (DCC).
Каждая из головок в линейке моторизованных измерительных головок PH10 представляет собой универсальное устройство общего назначения, разработанное специально для использования на координатно-измерительных машинах (КИМ) с прямым компьютерным управлением (DCC).
Ассортимент состоит из трех поворотных головок:
- РН10Т
- РН10М
- PH10MQ
Все головки этой линейки обладают следующими характеристиками:
- 720 позиций индексации
- 0,5 мкм (2 с) повторяемость индексации
- Шаги индексации 7,5° по обеим осям
- Возможности удлинителя 300 мм
Кроме того, головки PH10M и PH10MQ обладают следующими функциями:
- Совместимость с автозаменой
- Совместимость с многопроводными датчиками
Renishaw plc заявляет, что продукт: PH10T, PH10M, PH10MQ:
| Описание: | Моторизованная голова |
| Часть №: |
А-1025-0050 А-1025-1520 А-1036-0001 |
| Серийный номер.: | Как показано в декларации, отправленной с продуктом |
Соответствие стандартам:
| БС ЕН 61326-1:2006 |
Электрооборудование для измерения, контроля и лабораторного использования. Требования по электромагнитной совместимости. Часть 1. Общие требования Помехоустойчивость в соответствии с таблицей 2 — промышленные помещения. Выбросы по классу А - промышленные объекты. |
|
BS EN ISO 12100-1:2003 + A1:2009 BS EN ISO 12100-2:2003 + A1:2009 |
Безопасность машин - Основные понятия, общие принципы проектирования: - Часть 1. Основная терминология, методика. Часть 2. Технические принципы |
Условия окружающей среды:
Следующие условия окружающей среды соответствуют условиям, определенным в BS EN61010 - 1:2001:
| Использование в помещении | IP30 (без защиты от жидкостей) |
| Высота | До 2000 м |
| Диапазон рабочих температур | от 0 °С до +50 °С |
| Диапазон температур хранения | от -10°С до +70°С |
| Относительная влажность |
80 % максимум при температуре до +31 °C Линейное снижение до 50 % при +50 °C |
| Степень загрязнения | 2 |
Технические характеристики поворотных головок серии РН10:
|
Повторяемость положения (2σ)
|
PH10T: <0,4 мкм (0,00002 дюйма) — эквивалентно TP20 и стилусу (номер по каталогу A-5000-3604) PH10M / PH10MQ: <0,4 мкм (0,00002 дюйма) — эквивалентно TP6A и щупу (номер по каталогу A-5000-3553) |
|---|---|
| Точность шага шага от теоретического положения |
PH10T: ±0,24 мм (±0,012 дюйма) (с использованием датчика TP6 и щупа, номер по каталогу A-5000-3553) PH10M / PH10MQ: ±0,3 мм (±0,012 дюйма) (с использованием датчика TP6A и щупа, номер по каталогу A-5000-3553) |
| Позиционирование |
Шаг: 7,5° Ось A от 0° до 105°: 15 позиций Ось B от -180° до +180°: 48 позиций Всего: 720 позиций |
| Монтаж датчика |
PH10T: резьба M8, диаметр втулки 18 мм. PH10M / PH10MQ: Многопроводное автоматическое соединение |
| Размеры от торца пиноли |
XY — все: 62 мм Z - PH10T: 102 мм Z - PH10M: 117 мм Z - PH10MQ: 73 мм |
| Масса |
РН10Т: 595 г РН10М: 620 г PH10MQ: 730 г |
| Рабочая температура системы | от 10 °C до 40 °C (от 50 °F до 104 °F) |
| Рабочая температура системы | от -10 °C до 70 °C (от 14 °F до 158 °F) |
* PHC10-3 питается от сети переменного тока через разъем IEC 320. Рабочие напряжения устройства следующие: 100–240 В переменного тока +10 %, -15 % 47–66 Гц, 30 Вт максимум
