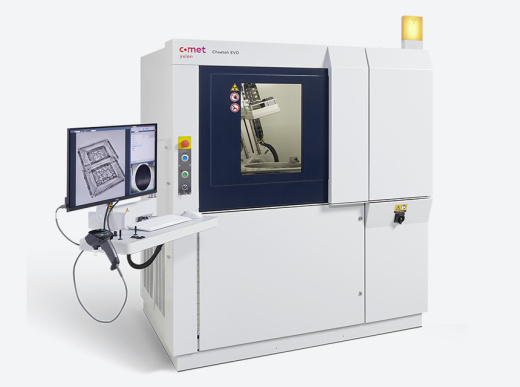

Cheetah EVO — высокоточная рентгеновская инспекция для электроники
Индивидуальное решение для рентгеновского контроля в SMT, полупроводниковой промышленности и лабораториях. Будущие умные предприятия — это процессы, где всё связано и самооптимизируется. Поэтому наиболее ценными системами контроля качества являются те, которые предлагают улучшенные автоматизированные проверки и могут стать неотъемлемой частью производственной линии.
Новая система Cheetah EVO разработана с учётом требований «Промышленности 4.0», гарантируя эффективное и надёжное производство без брака. Она оснащена режимом дозирования для особо чувствительных компонентов, имеет высокую нагрузочную способность (до 20 кг) и увеличенный размер детектора для максимальной гибкости. С новым программным обеспечением FF CT она позволяет оптимизировать автоматизированные промышленные проверки качества рентгеновских снимков и компьютерной томографии, обеспечивая ещё более точные результаты.
«Благодаря запатентованной технологии микрофокусной трубки с водяным охлаждением Cheetah EVO гарантирует стабильность фокусного пятна даже при длительных сканированиях, что обеспечивает непревзойдённую повторяемость результатов».
Ключевые преимущества
- Компьютерная томография нового поколения и полностью автоматизированный контроль
- Лучшая в своём классе ламинография micro3Dslice для быстрого анализа отказов
- Программное обеспечение FF CT с улучшенным рабочим процессом и кинематографической 3D-визуализацией
- Режим дозирования для особо чувствительных компонентов (опционально)
- Высокая детализация на субмикронном уровне для 2D, 2.5D и 3D-визуализации
- Грузоподъёмность до 20 кг для одновременного контроля нескольких деталей
- Интегрированные рабочие процессы в интерфейсе FGUI для Индустрии 4.0
- Опциональный детектор ORYX 1616 с полем зрения на 50% больше
Возможности системы
Cheetah EVO оснащён лучшей на рынке ламинографией (micro3Dslice). Его возможности 3D-визуализации позволяют быстро и легко анализировать отказы. Cheetah EVO оптимально подходит для больших и сложных печатных плат, а также обеспечивает неразрушающий контроль больших площадей, значительно экономя средства и время по сравнению с микрошлифованием.
Программное обеспечение и визуализация
FF CT и Dragonfly 3D View

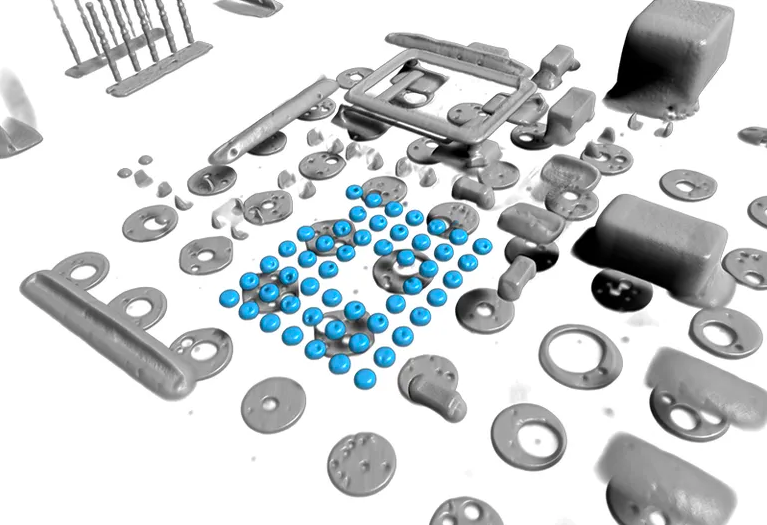

КТ-скан LGA, визуализированный в Dragonfly 3D View
Программное обеспечение FF CT предназначено для автоматического запуска быстрой реконструкции и визуализации. Оно создаёт самую реалистичную и яркую визуализацию благодаря уникальной способности воспроизводить 3D-кинематографические изображения с предустановленным набором передаточных функций (TF). Визуализация ламинографических объёмов имеет такое же высокое качество, как и КТ-объёмы, но без дополнительной сложности.
Dragonfly 3D View — это наш универсальный инструмент для визуального контроля 3D-объёмов. Благодаря удобному дизайну и высокой скорости работы операторы могут быстро и легко создавать профессиональные анимации.
Dragonfly 3D World — анализ на основе ИИ

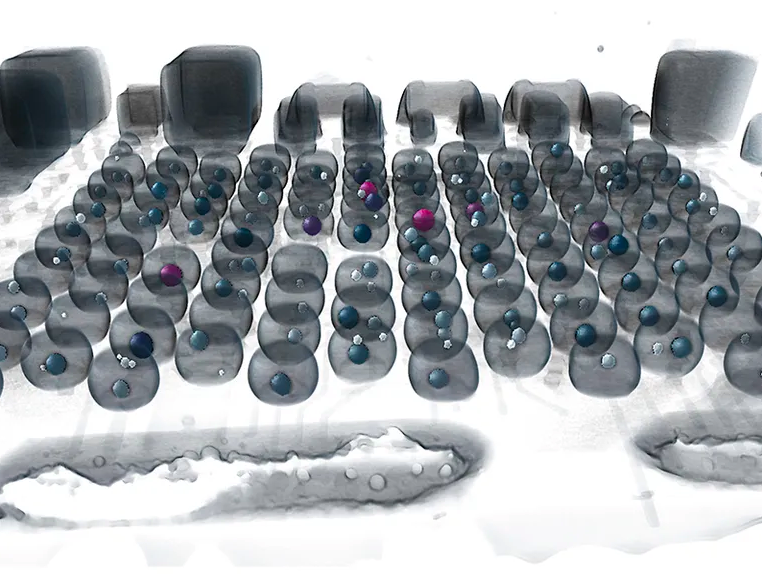

Визуализация BGA с видимыми пустотами
Dragonfly 3D World — это комплексное программное обеспечение для 3D-визуализации и количественного анализа дефектов. Оно помогает находить трещины, открытые паяные соединения, расслоения или пустоты в электронных компонентах (например, SMT). Оснащённое современным движком сегментации на базе ИИ, оно позволяет проводить рентгеновский контроль без вмешательства человека.
Применение в различных отраслях
SMT инспекции:
PCB, BTC, BGA, LGA, QFN/QFP, THT, IGBT, LED. Автоматический расчёт пустот с VoidInspect CL или DR, полуавтоматический анализ THTInspect DR для контроля уровня заполнения.
Полупроводники:
Кристаллы и интегральные схемы (соединения кристаллов, 3D-соединения, TSV), сенсоры, MEMS, MOEMS. Максимальное разрешение при минимальном напряжении, высокая чувствительность детектора.
Лабораторные исследования:
Батареи, разъёмы, медицинские материалы, военная и космическая электроника. Превосходное качество КТ благодаря детекторам с высоким отношением сигнал/шум и реалистичной визуализации FF CT.

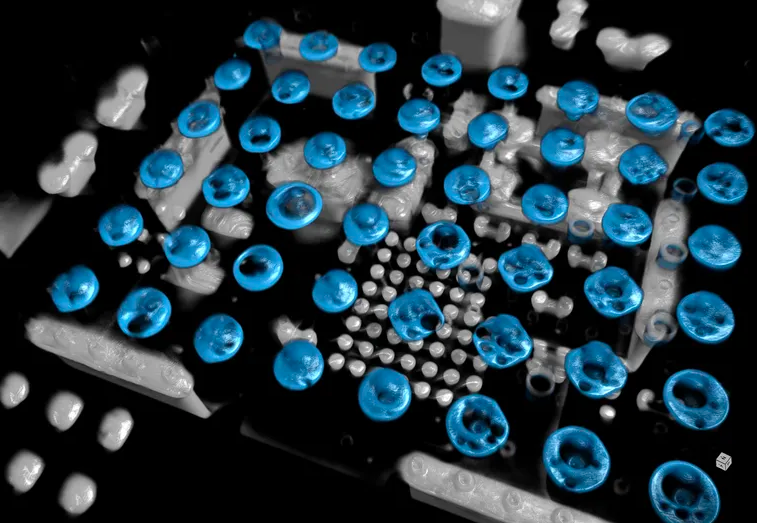

LGA с пустотами, выделенными с помощью Dragonfly 3D View
Технические характеристики
Основные параметры
Режимы 3D
Конструктивные особенности
Стандарты и соответствие
Программное обеспечение
Дополнительные материалы для загрузки
Лабораторные проверки и философия одного клика
- Объекты контроля: батареи, соединители, различные труднодоступные электронные компоненты, медицинские материалы, военная и космическая электроника.
- Преимущества для лаборатории: максимальное разрешение для анализа отказов, лучшая ламинография micro3Dslice.
Эксклюзивные материалы
Вебинар: «Добраться до сути вещей»
Эксперт по неразрушающему контролю рассказывает, как выявлять и количественно оценивать коррозию, пустоты и другие дефекты в электронных компонентах с помощью Cheetah EVO.
Статья: «Будущее SMT-инспекции»
Технический обзор возможностей ламинографии и КТ в производстве электроники, включая примеры анализа BGA и микроотверстий.
