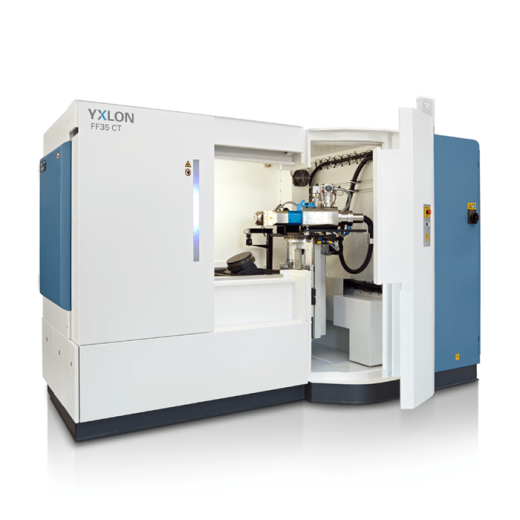

Компьютерная томографическая система YXLON FF35 CT предназначена для получения чрезвычайно точных результатов контроля для широкого спектра применений. Доступный в конфигурации с одной или двумя трубками, он идеально подходит для контроля деталей очень малого и среднего размера в автомобильной, электронной, авиационной и материаловедениях.
Компьютерная томографическая система YXLON FF35 CT предназначена для получения чрезвычайно точных результатов контроля для широкого спектра применений. Доступный в конфигурации с одной или двумя трубками, он идеально подходит для контроля деталей очень малого и среднего размера в автомобильной, электронной, авиационной и материаловедениях.
Преимущества:
Конфигурация с одной или двумя трубками для максимальной универсальности- Двумерная видимость деталей до 150 нм с новой передающей трубкой 190 кВ с водяным охлаждением
- Температурная стабильность при работе с гранитом
- Инновационный и интуитивно понятный графический пользовательский интерфейс Geminy с сенсорным экраном для быстрой проверки
- Гибкость применения с использованием таких траекторий, как спиральная компьютерная томография, горизонтальное расширение поля зрения, виртуальная вращающаяся ось и стандартное сканирование Quick/QualityScan
- Точная метрология MPE SD = 5,9 мкм + L/75, измеренное как отклонение расстояния от сферы по VDI 2630-1.3
Возможности системы
FF35 CT — это компактная компьютерная томографическая система с высоким разрешением, идеально подходящая для проверки таких объектов малого и среднего размера, как:
- Электронные компоненты, такие как SMD
- Образцы новых материалов (например, металл, пластик, углепластик)
- Микросистемы, МЭМС, МОЭМС
- Медицинские устройства, такие как полые иглы/канюли
- Легкосплавные отливки
- Биологические артефакты
Ключевым преимуществом мощного FF35 CT является опциональная конфигурация с двумя трубками (передающая нанофокусная трубка и мощная микрофокусная трубка), что делает FF35 CT чрезвычайно универсальным. Каждая трубка может регулироваться независимо одним нажатием кнопки.
Интуитивно понятное управление системой осуществляется с помощью двух сенсорных экранов, отображающих понятные графические изображения. Интеллектуальная функциональность поддерживает пользователя: например, «IntelliGuard» предотвращает столкновение с рентгеновской трубкой или детектором, автоматически определяя внешнюю форму объекта контроля во время вращения на 360°.
КТ-траектории, такие как «HeliExtend» (метод спирального КТ-сканирования и реконструкции), обеспечивают стабильно хорошее качество изображения сверху вниз и захватывают удлиненные образцы при сканировании с большим увеличением.
Сферы применения:
● Аэрокосмическая
● Электроника
● Автомобильная
● Наука и исследования
Технические характеристики образца
| Параметр | Значение |
| Диаметр образца | 530 [мм] (20,9") |
| Высота образца | 800 [мм] (31,5") |
| Максимальный вес образца | 27 [кг] |
| Системное измерение | 2960 х 1590 х 2120 [мм] |
| Рентгеновская трубка |
Отражающая трубка Y.FXT 225.48, опционально дополнительная передающая трубка Y.FXT 190.61 |
| Режимы КТ | QuickScan®, QualityScan, конусно-лучевая КТ, спиральная КТ, виртуальная ось вращения, расширение поля зрения, объемная обрезка |
| Манипуляции | на гранитной основе, активное воздушное демпфирование, от 6 до 8 осей, широкий диапазон FDD |
Возможность выбора собственного центра вращения сканирования с помощью «виртуальной оси вращения» (FlexCenter) обеспечивает значительный комфорт и экономит время. Нет необходимости перемещать проверяемый объект, если области интереса находятся за пределами физического центра вращения.
Монитор состояния системы предоставляет информацию о различных параметрах. Результаты объединяются и отображаются в виде «светофора». Кроме того, вы можете получить доступ к состоянию работоспособности системы и ходу КТ (и реконструкции) из своего офиса с помощью нашего программного обеспечения для удаленного мониторинга.
