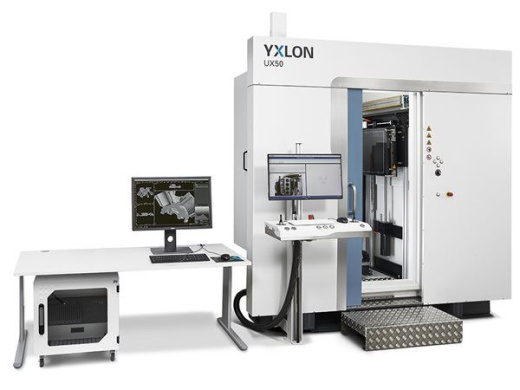

Благодаря своей компактной конструкции компьютерная томографическая система YXLON UX50 была разработана специально для работы в промышленных условиях. Благодаря напряжению 450 кВ и наличию линейного и/или плоскопанельного детектора он особенно подходит для КТ-анализа крупных и плотных деталей, а также обеспечивает наилучшие результаты в цифровой рентгеноскопии.
Благодаря своей компактной конструкции компьютерная томографическая система YXLON UX50 была разработана специально для работы в промышленных условиях. Благодаря напряжению 450 кВ и наличию линейного и/или плоскопанельного детектора он особенно подходит для КТ-анализа крупных и плотных деталей, а также обеспечивает наилучшие результаты в цифровой рентгеноскопии.
Промышленный компьютерный томограф UX50 - это система сочетающая в себе невероятную гибкость, интуитивно понятное управление и исключительную надежность для перспективных инвестиций.
Преимущества
- Современный компактный дизайн для промышленных сред
- 450 кВ для очень плотных и крупных компонентов
- Автоматическая калибровка и измерение резкости изображения для высокой эффективности
- Максимальная гибкость благодаря использованию линейных и/или плоскопанельных детекторов
- Комплексные методы КТ и программное обеспечение для улучшения изображений
- Подробные результаты DR, связанные с проверенным фильтром HDR
Особенности системы
Компьютерный томограф UX50 характеризуется большой площадью осмотра и различными технологиями для расширения поля зрения. Высокопроизводительная рентгеновская трубка на 450 кВ обеспечивает беспроблемную рентгенографию целых блоков двигателей, стальных деталей или сложных компонентов электромобилей.
Дополнительное оборудование с линейным детектором CTScan 3, разработанным и изготовленным Yxlon, и большим плоскопанельным детектором, оптимизированным для высоких энергий, обеспечивает широкий спектр различных приложений.
Межсистемная программная платформа Geminy предлагает простое и интуитивно понятное управление системой с помощью графических значков. Различные предустановки и меню помогают оператору безопасно выполнять задачу проверки и обеспечивают подробные и надежные результаты. Оператор может применять инструменты оптимизации изображения, такие как ScatterFix, коррекция жесткости луча или уменьшение металлических артефактов, уже во время сканирования или после него во время реконструкции. Автоматическая калибровка и измерение резкости изображения одним нажатием кнопки еще больше повышают эффективность.

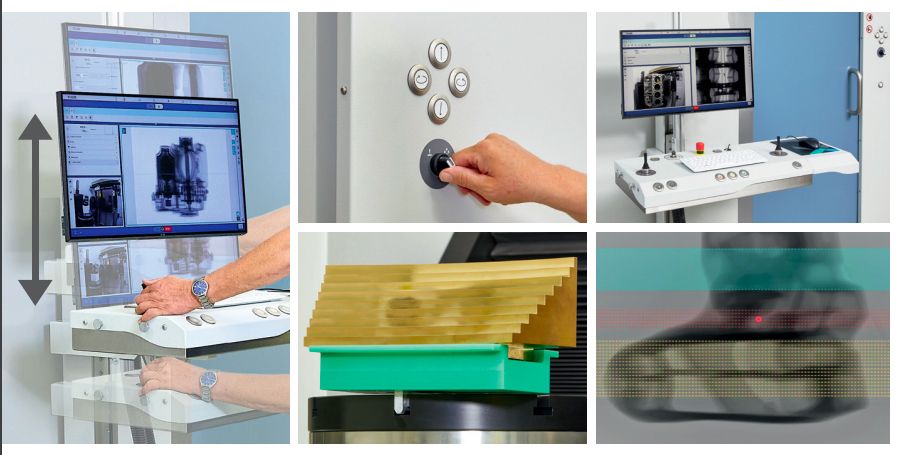

Панель управления крепится непосредственно к системе, а ее регулировка по высоте позволяет удобно работать сидя или стоя. Он имеет четкую структуру с джойстиками и кнопками, позволяющими правильно работать даже в перчатках. Отдельная станция оценки КТ, доступная в различных конфигурациях, адаптируется к желаемому размещению.
Дополнительные функции:
● индикацию рентгеновского луча веерным лазером,
● безопасное управление манипулятором инспекционной части при открытой двери с помощью кнопок на передней панели системы и опциональный внешний погрузочный кран для осмотра особо тяжелых деталей.
Оперативное обновление
Для долгосрочных и перспективных инвестиций Yxlon предлагает выгодную концепцию модернизации UX50. Вы настраиваете свою систему в соответствии с текущими требованиями и соответствующим образом обновляете ее по мере роста или изменения ваших потребностей. Благодаря межсистемной программной платформе Geminy обновления доступны быстро, так что вы всегда будете на переднем крае технологий. Кроме того, многочисленные опции, такие как специальный углеродный держатель деталей для испытаний небольших и плотных деталей при высоких энергиях или поворотный стол 60 см для очень больших образцов, обеспечивают удобство процессов испытаний.
Технические данные образца
| Параметры | Значение |
| Диаметр образца | 600 [мм] |
| Высота образца | 850 [мм] Плоский детектор / 800 [мм] Линейный детектор |
| Максимальный вес образца | 100 [кг] |
| Рентгеновская трубка | Ю.ТУ450-Д11 |
| Тип детектора | Плоский детектор Y.Panel 4343 N и/или линейный детектор YXLON CTScan 3-0780 |
| Режимы КТ | Конусно-лучевая КТ, спиральная КТ, расширение поля зрения, объемная обрезка, QualityScan, QuickScan®, веерная КТ |
| Размер вокселя | До 55 [мкм] |
| КТ с огибающей досмотра (3D) с плоскопанельным детектором | 570 х 850 [мм] |
| КТ с огибающей досмотра (3D) с линейным детектором | 600 х 800 [мм] |
| Зона контроля DR (2D) | 520 х 850 [мм] |
Программное обеспечение
Geminy — это межсистемная программная платформа Yxlon, объединяющая все задействованные программы рентгеновской или компьютерной томографии. С помощью графических значков, мастеров, интуитивно понятной навигации по меню и различных предварительных настроек работать с системой стало проще, чем когда-либо. Инспекторы с разным уровнем знаний в области рентгеновской техники надежно добиваются оптимальных результатов контроля в кратчайшие сроки. Непрерывные дальнейшие разработки регулярно доступны в виде обновлений для обеспечения актуального рабочего состояния.
