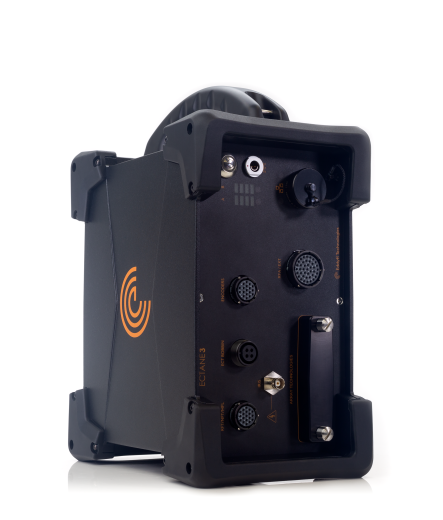

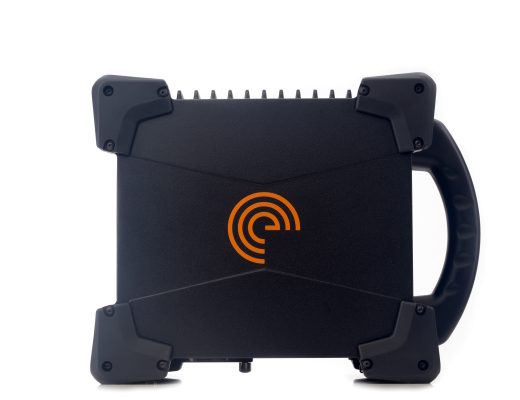

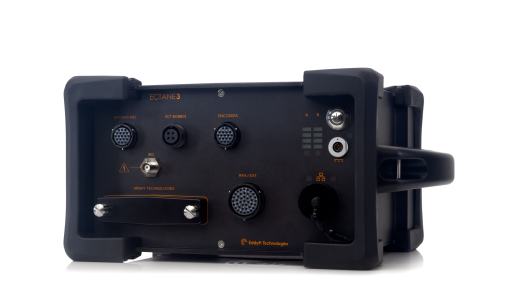

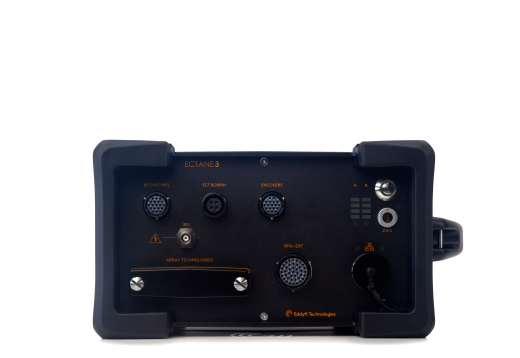

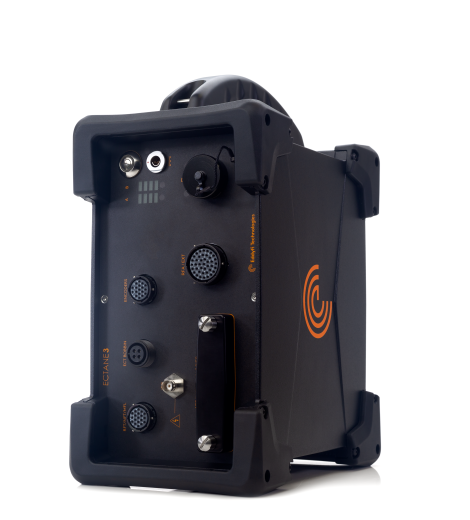

Вихретоковый дефектоскоп Ectane 3, являюется бесспорным эталоном для передовых испытаний трубок теплообменников и поверхностных вихретоковых решеток, привносит мощь технологии удаленных полевых решеток (RFA) для проверки теплообменников из ферромагнитных металлов.
Вихретоковый дефектоскоп Ectane 3, являюется бесспорным эталоном для передовых испытаний трубок теплообменников и поверхностных вихретоковых решеток, привносит мощь технологии удаленных полевых решеток (RFA) для проверки теплообменников из ферромагнитных металлов.
Комбинация дефектоскопа Ectane 3 и ПО Magnifi® версии 5.1 поддерживает новое семейство датчиков RFA, обеспечивающих получение изображения C-скана высокого разрешения со скоростью проверки в удаленных полевых условиях. Благодаря расширенному охвату данными, близким к внешним функциям, повышенной вероятности обнаружения и улучшенной морфологии дефектов, вы получаете именно то, что нужно для уверенного вызова.
Лучшая технология, чтобы показать истинное лицо вашего теплообменника
Новое семейство датчиков RFA повышает производительность проверок и анализа благодаря добавлению C-сканирования с высоким разрешением и расширенному охвату данных ближе к внешним объектам, чем когда-либо прежде.
Конструкция зонда RFA сочетает в себе массив катушек высокой плотности с обычными катушками с двумя драйверами. Каждая продуманная деталь очевидна благодаря новым центрирующим устройствам, расположенным на обоих концах зонда, для поддержания постоянного отрыва и обеспечения более качественного отклика сигнала.
Предоставляйте быстрые и надежные данные об инспекции НКТ с помощью новых зондов RFA и искусственного интеллекта Magnifi (AI), чтобы помочь в операциях ECT.
Мечта аналитика. RFA улучшает охват обнаружения, сокращая слепые зоны вокруг внешних элементов до 75 % по сравнению со стандартными проверками RFT
Получите все дефекты за один раз.Не оставляйте больших дефектов с запатентованным AI-обнаружением, предлагающим мгновенную экспертную оценку — независимо от времени суток — для контроля методами RFT и ECT.
Ectane 3 устанавливает стандарты, когда речь идет о усовершенствованных электромагнитных трубках и контроле поверхности. Предлагая широкий частотный диапазон от 5 Гц до 10 МГц, восемь входных каналов и до 32 временных интервалов, прибор подходит для широкого спектра приложений. Имея модульную конструкцию, 11 моделей Ectane 3 можно модернизировать и модифицировать в соответствии с вашими потребностями. Блок доступен в трех различных конфигурациях массива: 64, 128 или 256 элементов с поддержкой 10 технологий.
Технологии:
- Вихретоковый контроль (ECT)
- Матричный вихретоковый контроль (ECA)
- Тангенциальная вихретоковая матрица (TECA ™)
- Вихретоковый метод контроля удалённым полем (RFT)
- Вихретоковый матричный метод контроля удалённым полем (RFA)
- Вихретоковый метод контроля ближним полем (NFT)
- Матричный вихретоковый метод контроля ближним полем (NFA)
- Метод поиска утечек магнитного потока (MFL)
- Матричный метод поиска утечек магнитного потока (MFLA)
- Ультразвуковой иммерсионный эхо-метод (IRIS)
Сертификация IP65 позволяет выдерживать самые суровые полевые условия
Используя запатентованный низкочастотный мультиплексор, Ectane 3 поддерживает проверки технологии RFA. Это семейство датчиков является последним дополнением к мультитехнологическому испытательному прибору, обеспечивающему визуализацию C-скана высокого разрешения для проверки теплообменников из труб из углеродистой стали. Ectane 3 обеспечивает высочайшее качество проверок, позволяя использовать широкий спектр комбинаций технологий, будь то ECT, ECA, TECA™, NFT, NFA, RFT, RFA, MFL, MFLA или IRIS.
С-сканирование с высоким разрешением позволяет лучше понять морфологию дефекта
Технология SmartMUX™
SmartMUX — это встроенный программируемый мультиплексор ECA Ectane. Он предлагает свободу использования абсолютной, дифференциальной или передающей-приемной топологий вихретоковой катушки. Больше элементов означает лучшее покрытие, более высокое разрешение, равномерную чувствительность и более быстрые проверки. Ectane 3 поддерживает конструкции датчиков с количеством каналов до 256.
Magnifi версии 5.1 - Программное обеспечение, которое работает для вас с вспомогательным анализом.
Программное обеспечение Magnifi версии 5.1 включает в себя специальные инструменты для контроля RFA, включая, помимо прочего, мастер пошаговой настройки датчиков, специальные инструменты калибровки для связи обычных сигналов и сигналов C-скана, а также поддержку отображения плоскости импеданса и напряжения для ABS. каналы. Кроме того, он включает в себя модуль AI-ECT 2.0 для обнаружения дефектов под опорными плитами методом ECT
Исторически удаленные полевые испытания широко использовались для контроля труб из углеродистой стали из-за их скорости, одинаковой чувствительности к дефектам внутреннего и наружного диаметра и минимальных требований к очистке. Тем не менее, всегда было проблемой охарактеризовать морфологию признаков.
Именно здесь мощность массива для труб из углеродистой стали меняет правила игры. Благодаря повышенной вероятности обнаружения и добавлению изображений С-сканирования с высоким разрешением для лучшего анализа морфологии дефектов операторы теперь могут проводить более точную оценку, ведущую к принятию упреждающих решений.
Гибкость системной интеграции:
Ectane 3 идеально подходит для полуавтоматического контроля с использованием вихретоковых датчиков (ECA), управляемых роботизированной рукой или гусеничным роботом. Доступно несколько аналоговых входов и выходов для облегчения связи с программируемым логическим контроллером (ПЛК):- Пять TTL-входов для дистанционного управления
- Три входа энкодера
- Три выходных реле для состояния системы
- Сигнализация в реальном времени и потоковая передача данных для одноканальных датчиков
- Сигналы тревоги после сбора данных и экспорт данных для матричных датчиков
- SDK-совместимое программное обеспечение для сбора данных для автоматизации последовательности контроля
Высокопроизводительная система толкания датчика
Probot™ — это усовершенствованный инструмент для выталкивания датчиков Eddyfi Technologies, совместимый с программным обеспечением Ectane 3 и Magnifi. Обеспечивая постоянную и оптимальную скорость вытягивания преобразователя, он поддерживает сбор высококачественных закодированных данных. Разработанный для работы одним человеком, Probot управляется непосредственно через программный интерфейс. Решение обеспечивает точное позиционирование дефектов и эффективно выполняет наиболее важные проверки теплообменников.
Поддержка по всему миру, на которую вы можете рассчитывать
Eddyfi Technologies обеспечивает глобальную послепродажную поддержку. Eddyfi готовы оказать помощь в случае непредвиденных ситуаций. Благодаря девяти сервисным центрам и командам полной технической поддержки вы можете продолжать полагаться на нас в вопросах калибровки и поддержания вашей системы в оптимальных условиях эксплуатации.
Технические характеристики:
| Прибор: | |
| Размеры (Ш × В × Г) | 279,6 × 254,0 × 158,8 мм (11,0 × 10,0 × 6,25 дюйма) |
| Масса |
с батареями: 6,8 кг (15 фунтов) без батарей: 5,9 кг (13 фунтов) |
| Требования к питанию | 100–240 В переменного тока, 50–60 Гц |
| Источник питания | переменного тока или встроенные батареи |
| Аккумулятор |
Тип: литий-ионный, перезаряжаемый, соответствует требованиям DOT. Типичное время работы: 8 часов. |
| IP | IP65 |
| Охлаждение | Герметичный и безвентиляторный |
| Энкодеры | 3 осевой, квадратура с индивидуальной линией сброса |
| Пульты управления | Запуск, остановка, баланс, следующий файл и многое другое. |
| Возможности подключения | 1000 BASE-T |
| Распознавание и настройка датчика | Автоматический для датчиков Surface Array |
| Рабочая температура | 0–45 °C (32–113 °F) |
| Рабочая влажность | 95%, без конденсации |
| Соответствует | EN 61010-1, CE, FCC часть 15B, ICES-003, AS/NZS, CISPR 22, RoHS, ASME |
| Входы датчиков | 4–8 |
| Количество каналов | 64, 128 или 256 |
| Диапазон частот | 5 Гц–10 МГц |
| Выход генератора/катушка привода | До 20 В (размах) |
| ECT: | |
| Частоты | До 160 |
| Количество генераторов/драйверов катушек | 2 |
| Режимы | Одновременное и непрерывное |
| Усиление приемника | Диапазон 41 дБ, 23–64 дБ |
| Разрешение данных | 16 бит |
| Частота сбора данных/выборки | До 50 000 выборок/с |
| RFT и NFT: | |
| Частоты | 5 |
| Количество генераторов/драйверов катушек | 2 |
| Усиление приемника | Диапазон 50 дБ, 26–86 дБ |
| MFL: | |
| Усиление приемника | Диапазон 41 дБ, 18–59 дБ |
| IRIS UT: | |
| Каналы | 1, импульс-эхо |
| Внутренний генератор импульсов/приемник | Привод 0–200 В 0–70 дБ (с шагом 1 дБ) 0–40 дБ ЦАП |
| Фильтры | 4 выбираемых пользователем фильтра, полоса пропускания системы 25 МГц |
| Частота преобразователя | 5–20 МГц |
| Цифровой преобразователь | 12 бит, 100 МГц |
| Максимальная частота импульсов | До 26 кГц |
| Сканы | Сканирование A, B и C в реальном времени |
| Скорость турбины | До 100 об/с |
| ECA, TECA, NFA: | |
| Разъем | Одиночный или двойной 160-контактный массив |
| Мультиплексор | SmartMUX |
| RFA: | |
| Частоты | от 5 Гц до 2 кГц |
| Количество генераторов/драйверов катушек | 2 |
| Усиление приемника | Диапазон 41 дБ, 23–64 дБ |
| Разъем | 41-контактный разъем |
Руководство по выбору оборудования для матричного вихретокового контроля описано в данной статье - 10 вещей, которые нужно знать, чтобы выбрать правильное оборудование для вихретокового матричного контроля (ECA).
